" Les superstructures et ses accastillages " - - - - -
La construction de la coque étant bien avancée, c'est au tour de la conception des superstructures
Des dessins issus d'un fichier Excel me permettent de définir précisément ses dimensions



Comme la coque, cette partie sera construite sur des couples.

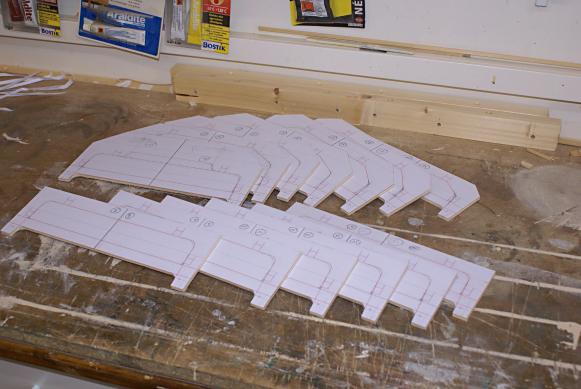

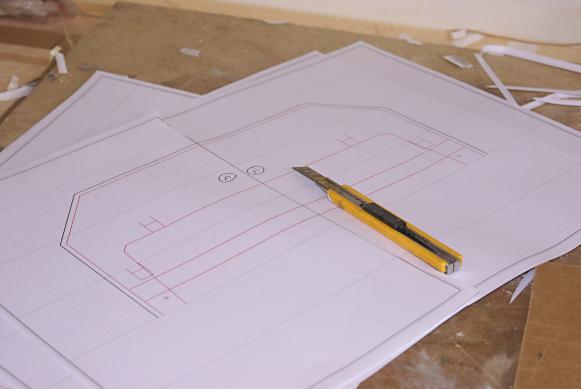

001 - Les dessins sont découpés et collés sur du contreplaqué   002 - Découpe avec la scie à chantourner. Elle n'a pas chômé

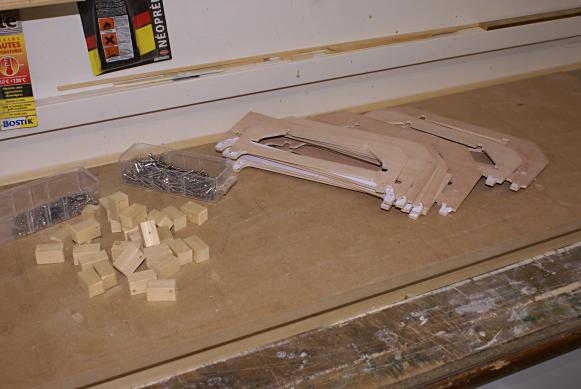

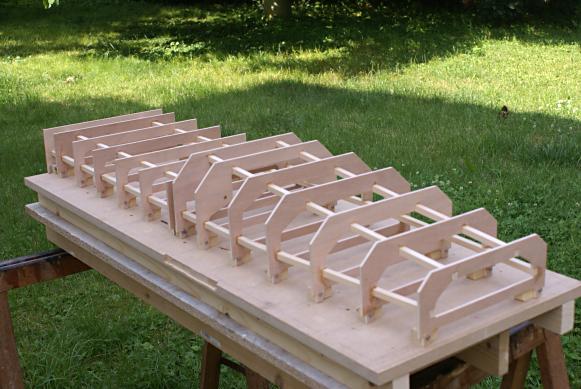

003 - Préparation de tous les couples, des cales et des vis   004 - Montage sur un chantier spécial

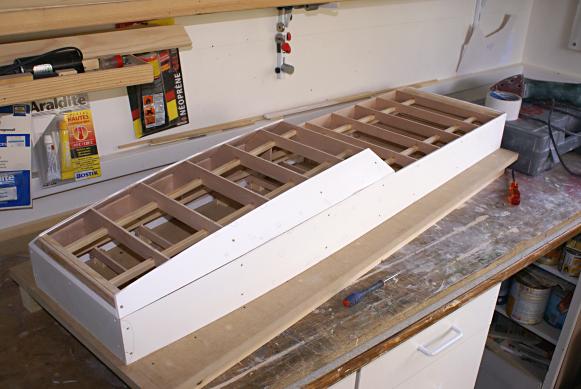

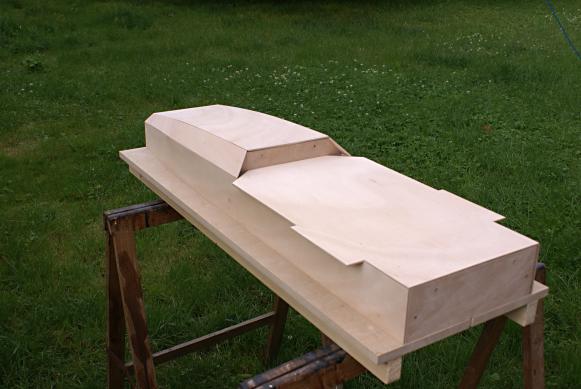

005 - Cette fois, les côtés sont découpés dans du contreplaqué   006 - Il y a quelques découpes à faire avant collage

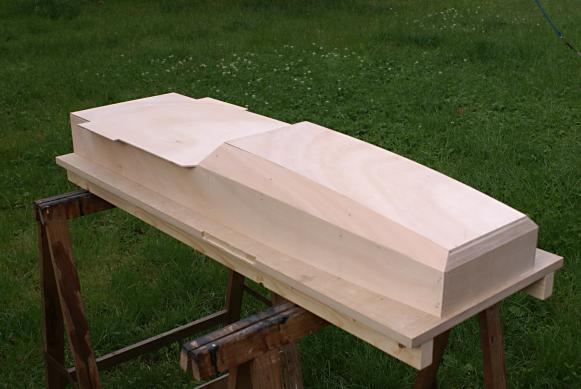

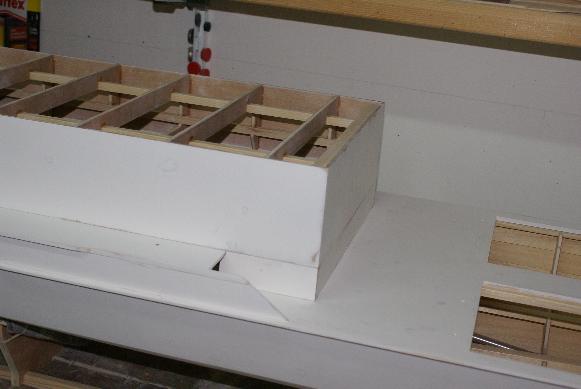

007 - Après une couche de gel-coat ponçable   008 - Ajustement à l'arrière

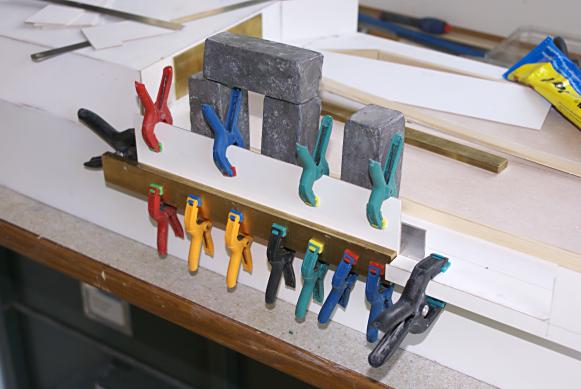

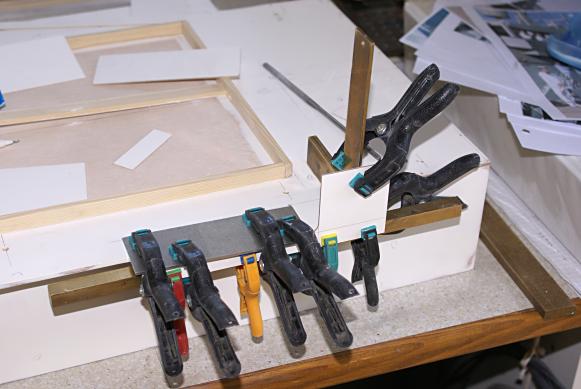

009 - Collage des bastingages   010 - Heureusement que les pinces et les calages existent

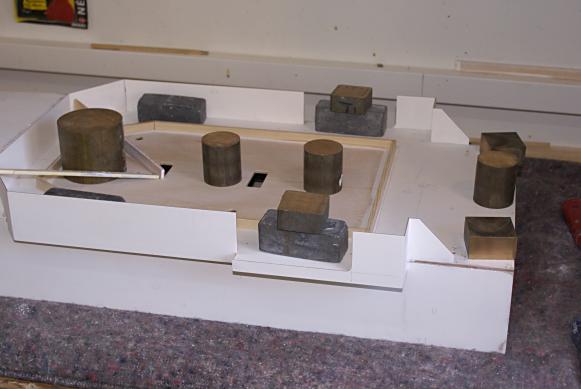

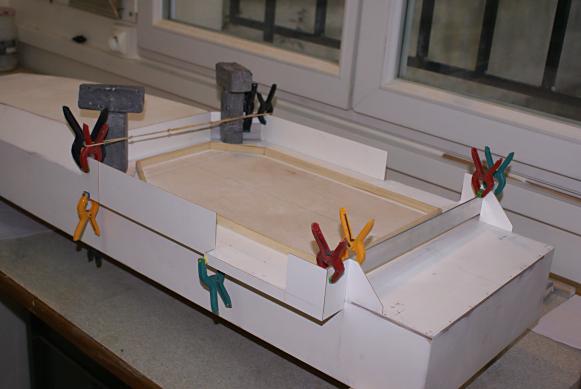

011 - Doucement, l'ensemble prend forme   012 - Et toujours avec des "petits poids"







013 - Collage de quelques "verrues" sur les superstructures   014 - Ce sont les extrémités des couloirs intérieurs

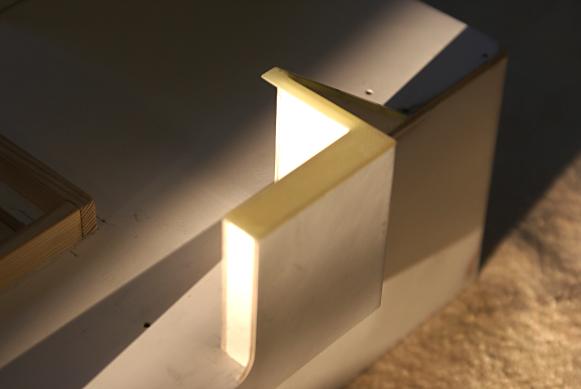

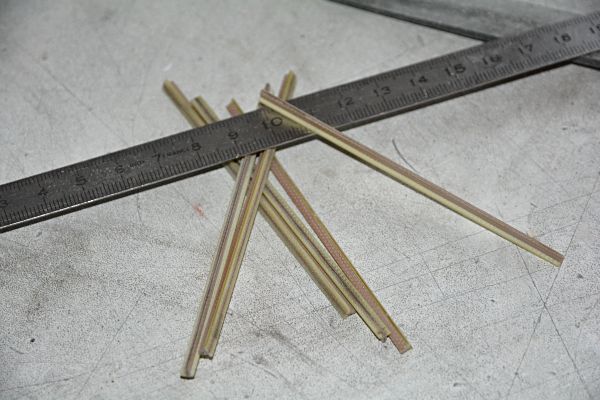

015 - Je pense qu'il s'agit d'un caisson d'aération   016 - Quelques renforts de bastingages

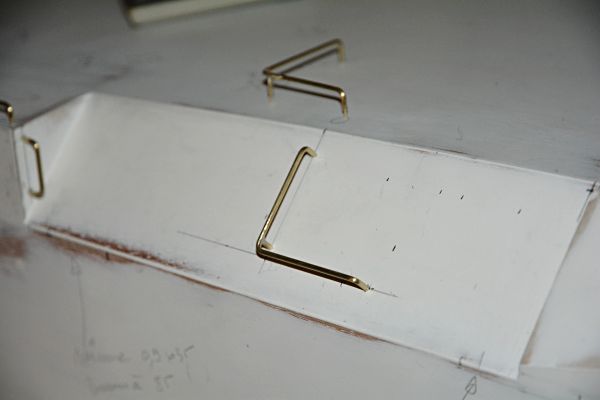

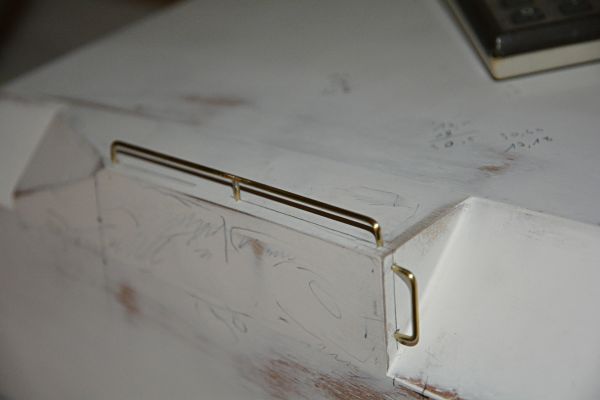

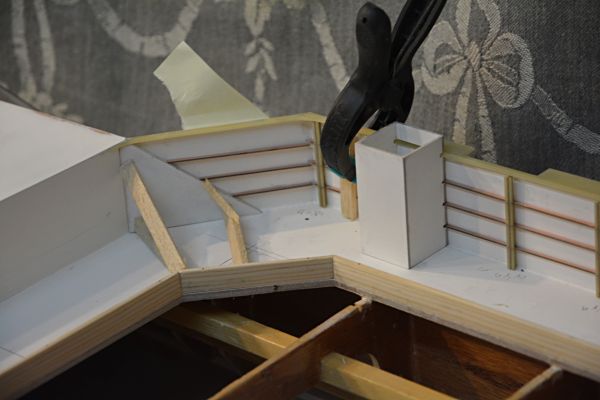

017 - Collage sur le bastingage   018 - Barres de maintien vers les accès







019 - Il y en a un peu partout   020 - Les morceaux des potences, à l'arrière des superstructures

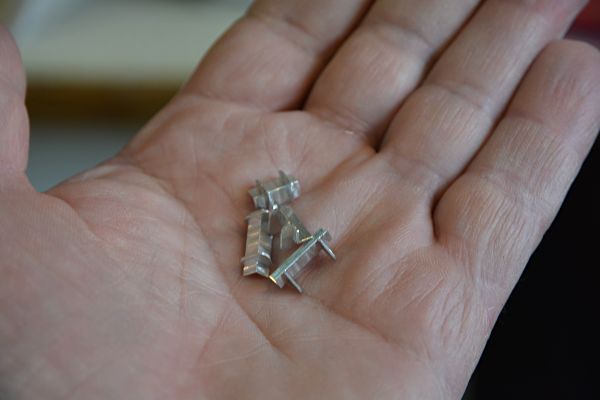

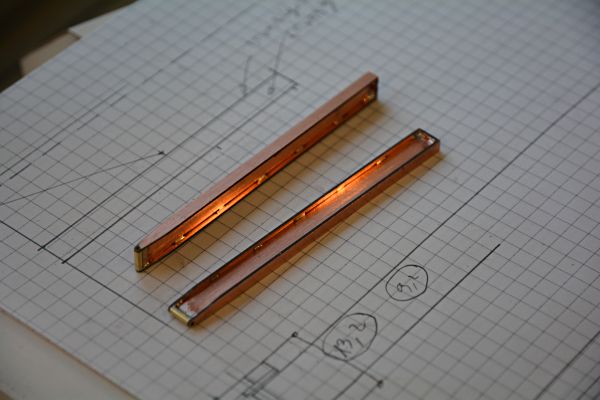

021 - Elles servent à la mise à l'eau des plongeurs   022 - Les articulations des potences

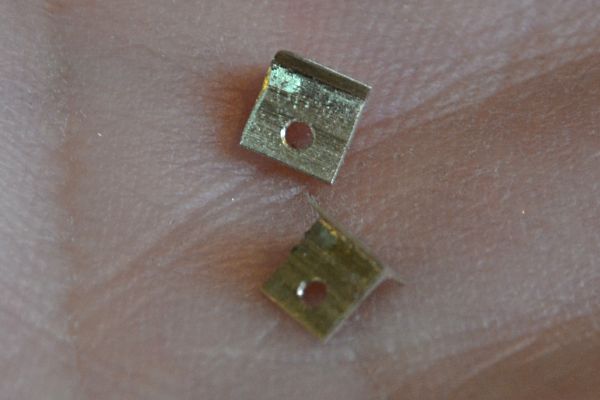

023 - Pour maintenir les potences en place   024 - 3 x 3 mm, trou de 0,6 mm

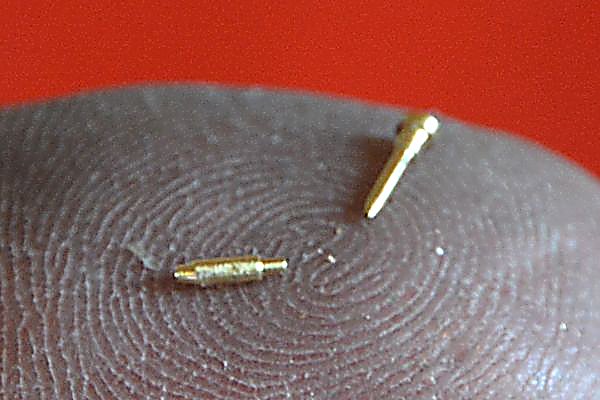

025 - Des axes (diam 1 mm)   026 - Les évacuations d'eau du pont supérieur

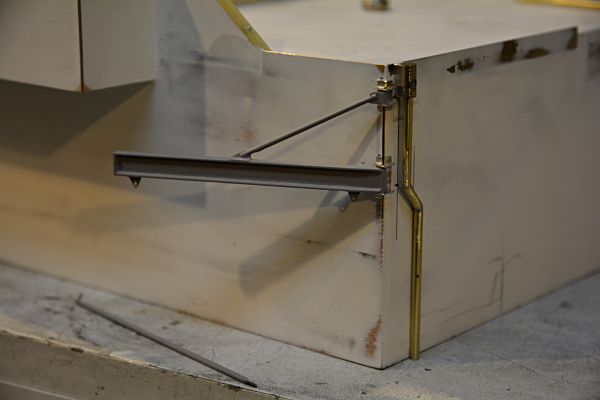

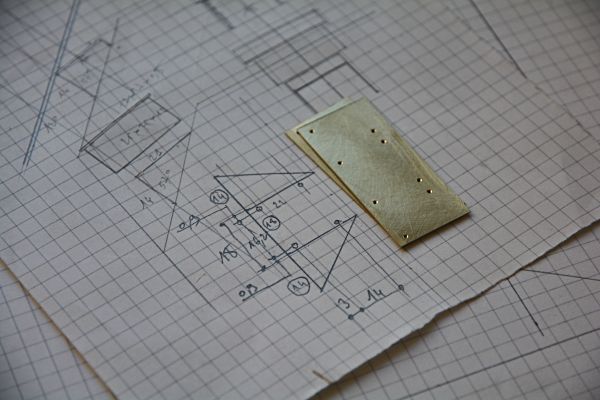

027 - Une des potences, peinte et en place   028 - Plaque de laiton de 0,5 mm

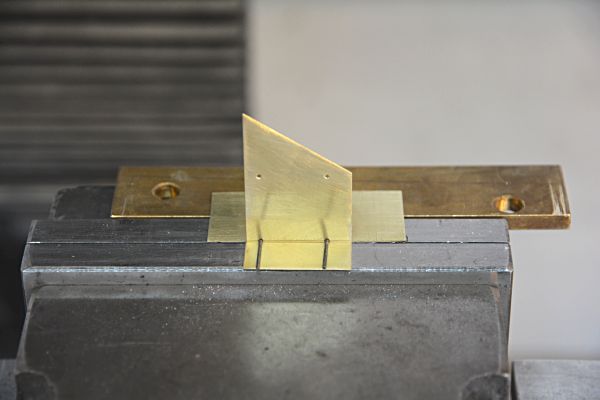

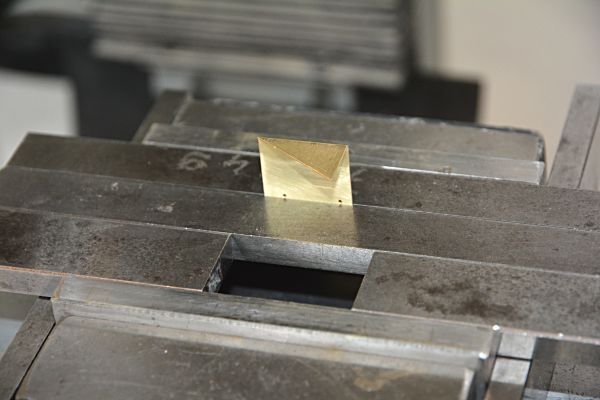

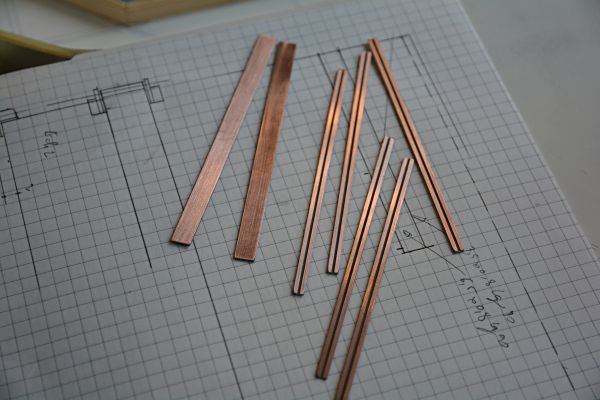

029 - Avant pliage   030 - Un des côté est plié, au tour de l'autre

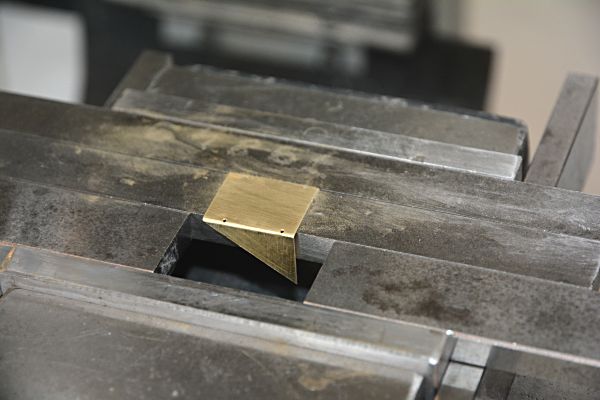

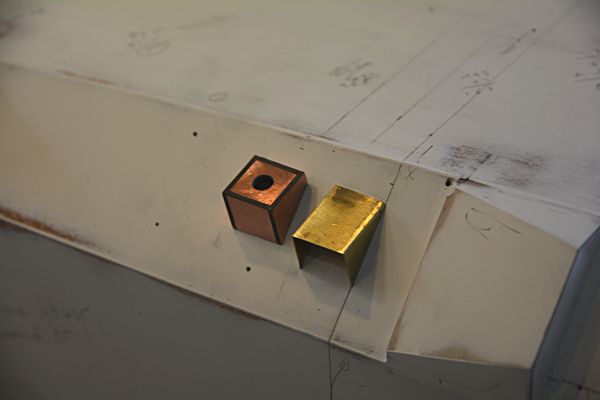

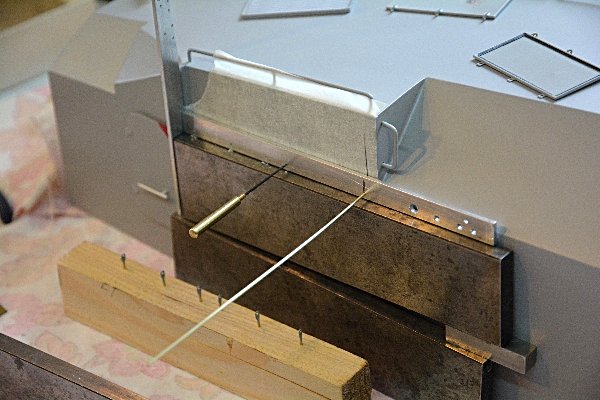

031 - Voilà qui est fait   032 - Nous verrons plus loin à quoi ça sert

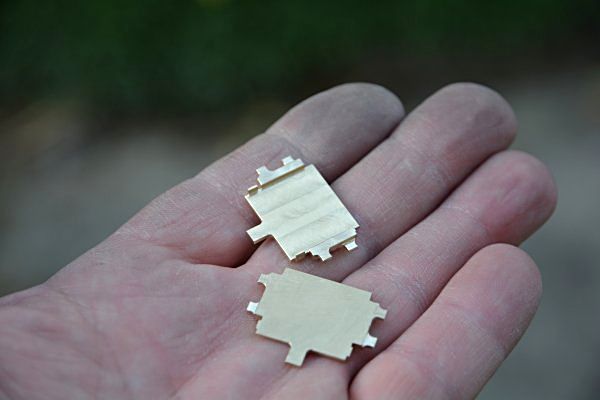

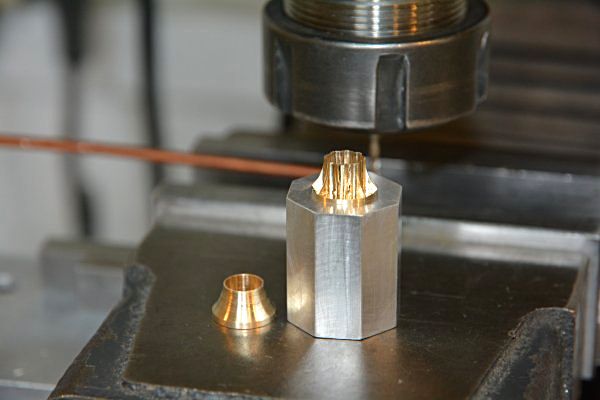

033 - Plaques de réglage de l'inclinaison des antennes   034 - Les pieds des antennes

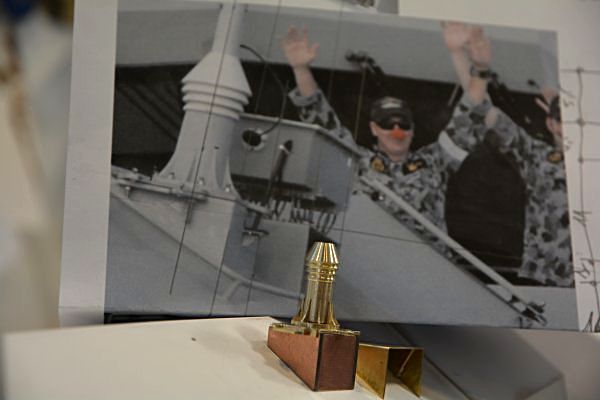

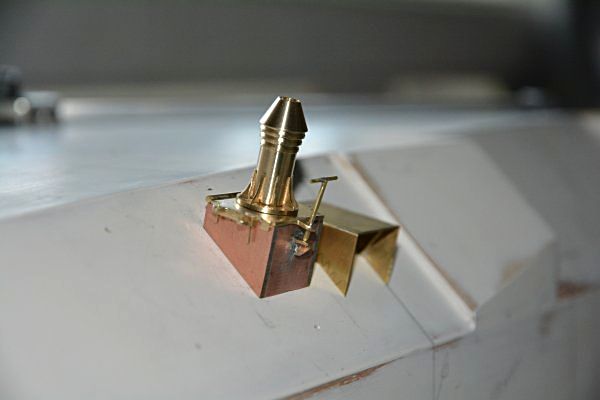

035 - Comparaison avec une photo du bateau à quai   036 - Avant peinture

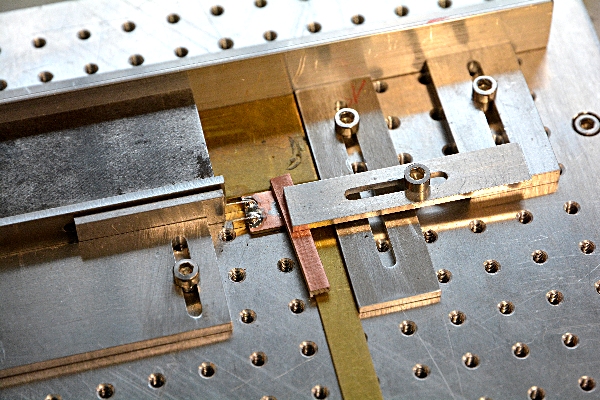

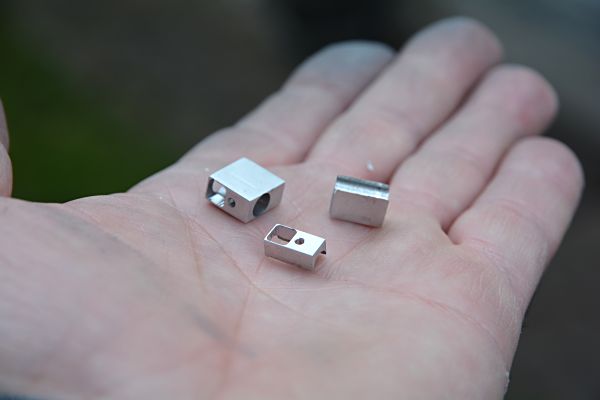

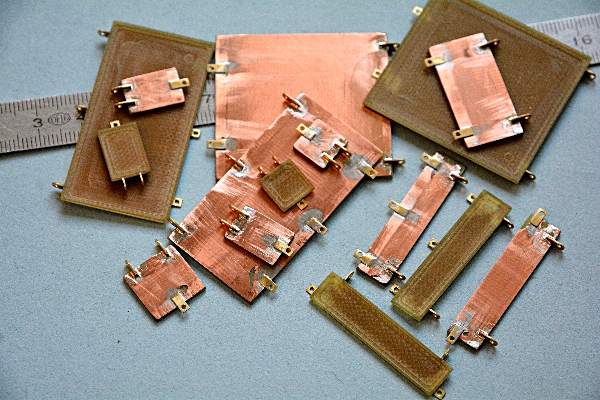

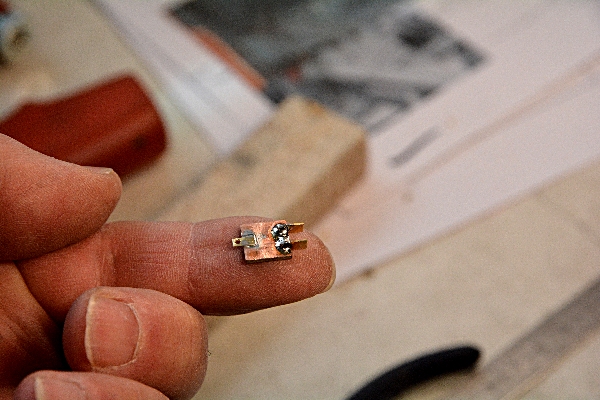

037 - Encore un montage de soudure   038 - Cette fois, les pièces sont très petites ...

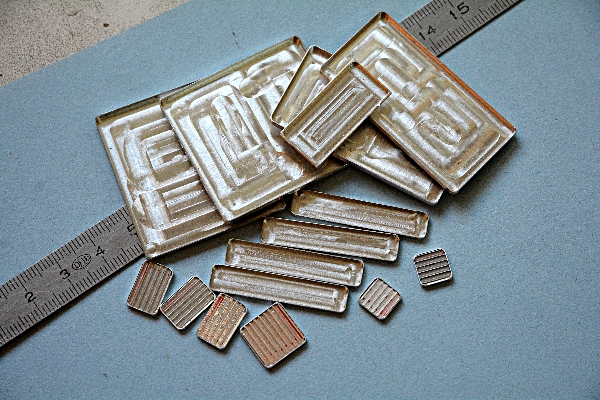

039 - ... et il y en a beaucoup   040 - Les chassis des grilles d'aération

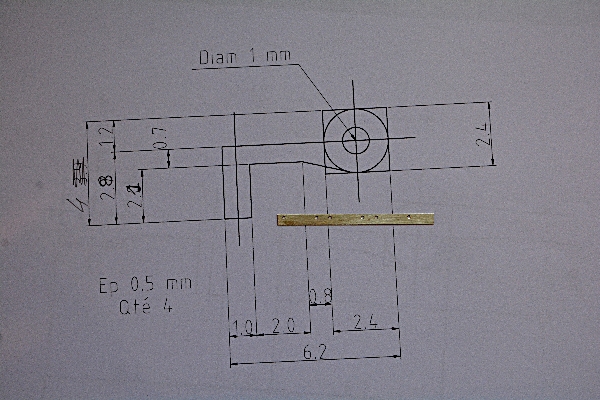

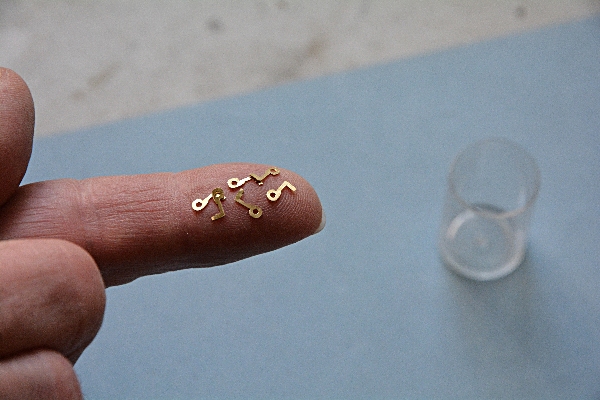

041 - Dessin des verrous ...   042 - ... sur mon doigt

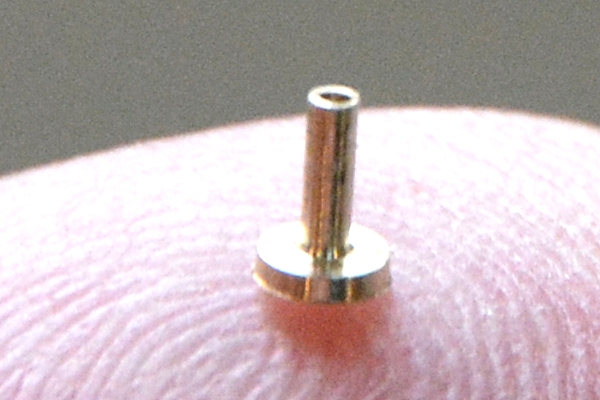

043 - Des attaches ...   044 - ... et d'autres pièces ...

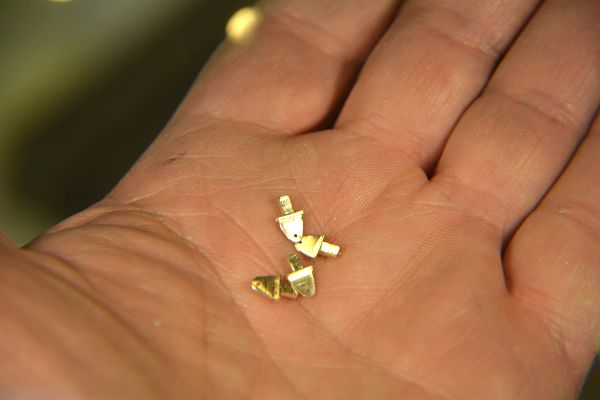

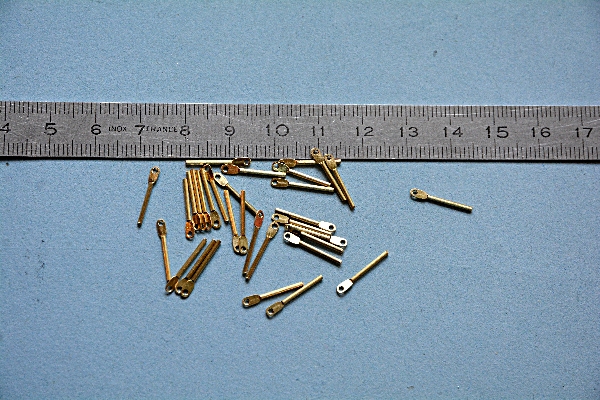

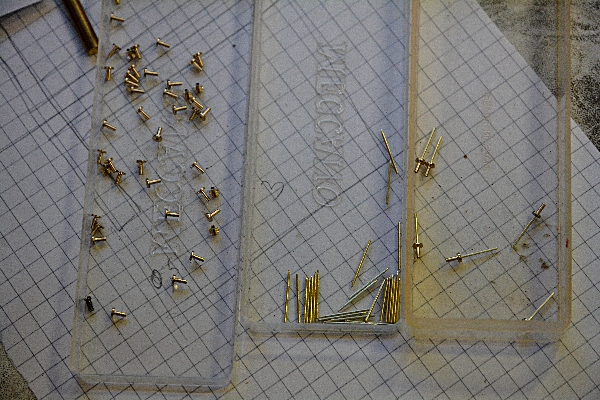

045 - ... rassemblées avant montage   046 - Encore des petites pièces

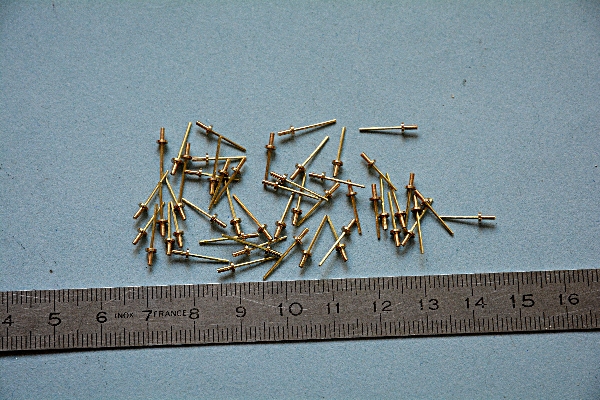

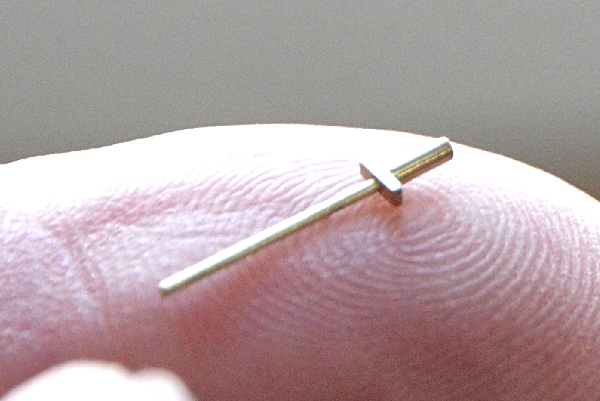

047 - Vraiment petites   048 - Perçage de petits trous dans les flancs des superstructures

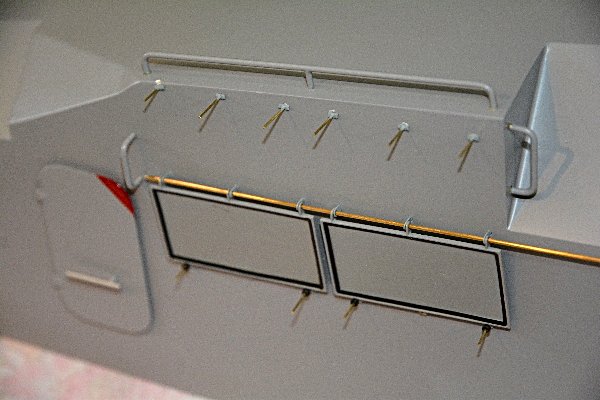

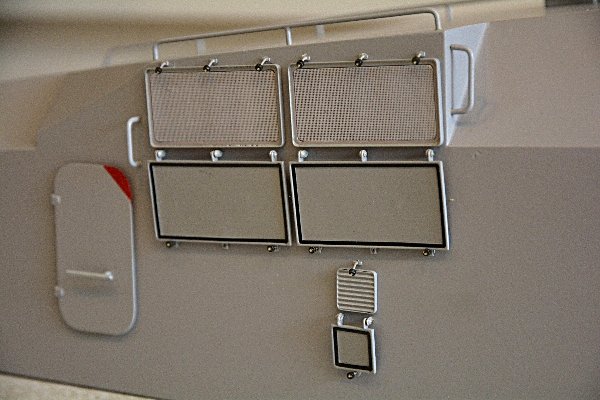

049 - Collage des panneaux de fermeture ...   050 - ... et des grilles d'aération

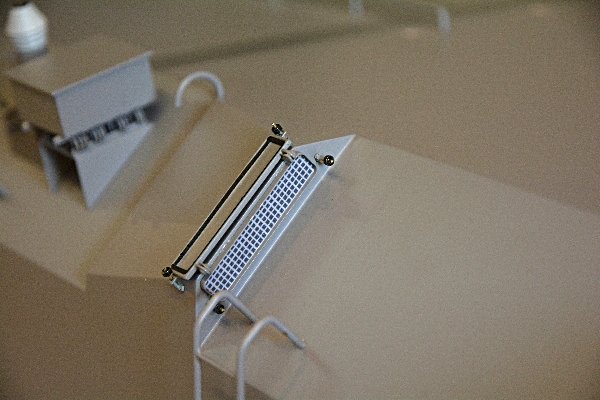

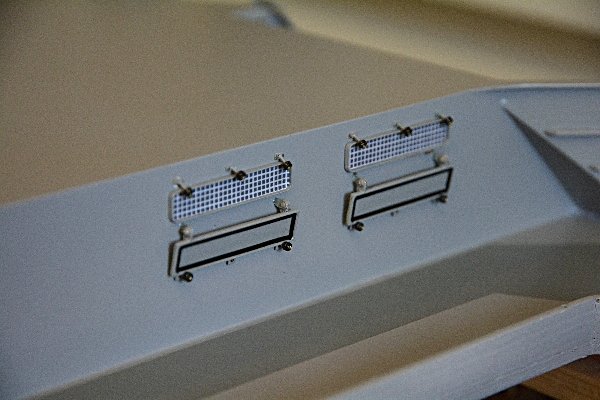

051 - Une autre grille (extrémité probable d'un couloir)   052 - Aération des locaux d'hébergement des commandos

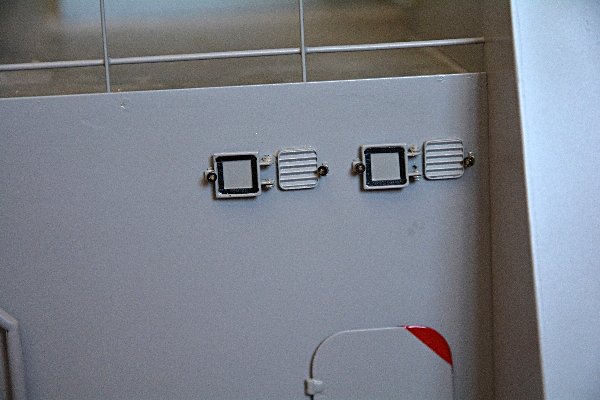

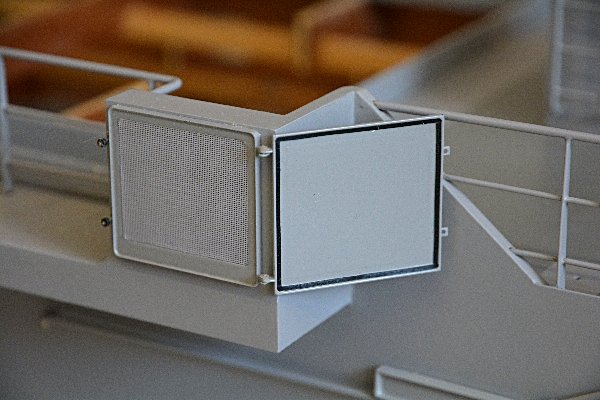

053 - Aération de l'escalier intérieur   054 - Utilisation inconnue







055 -   056 -





057 -   058 -





059 -   060 -







061 -   062 -





063 -   064 -





065 -   066 -







067 -   068 -





069 -   070 -





071 -   072 -







073 -   074 -





075 -   076 -





077 -   078 -
