La passerelle de commandement " |
 - - - - -  |
Une première
passerelle, totalement équipée a été
réalisée. Après quelques recherches, il s'est
avéré que
les dimensions n'étaient pas bonnes. J'ai donc
décidé de la refaire entièrement aux bonnes
cotes |
|
|
| |
|
|
| |
Au lieu d'insérer
des cadres dans l'emplacement des fenêtres, j'ai
décidé de fabriquer une structure
en aluminium, assemblée par vissage. Les "murs"
seront collés dessus |
|
|
| |
 |
|
 |

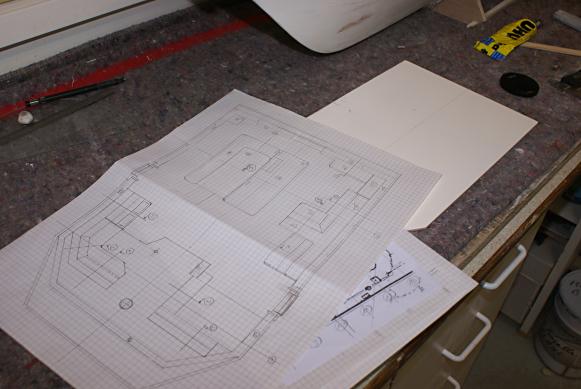

| 001 - Dessin de
la nouvelle passerelle |
|

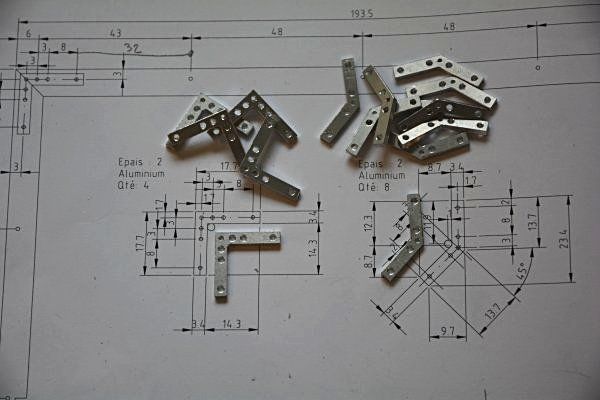

002 -
Différentes pièces d'assemblage |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

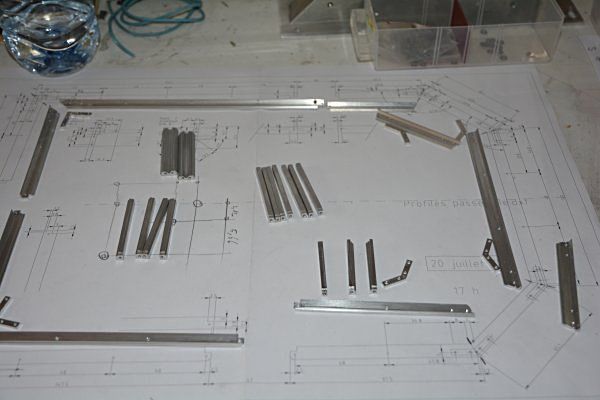

| 003 - Les
différents éléments |
|

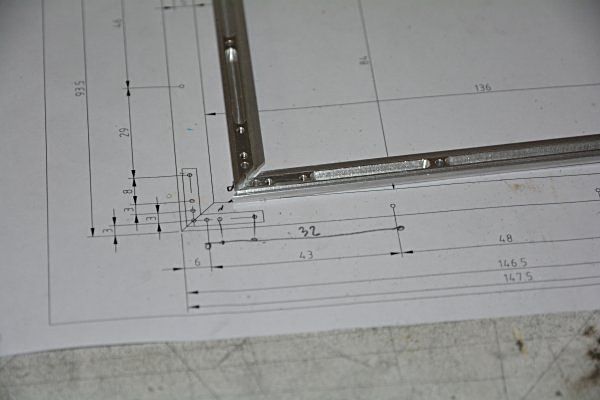

004 - Détail d'un
angle à l'arrière |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

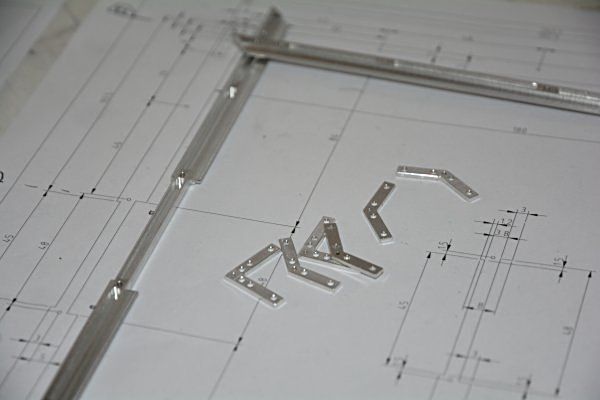

| 005 - A l'arrière
de la structure basse |
|

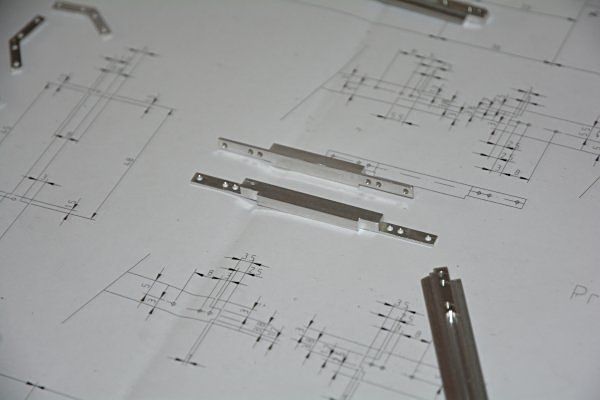

006 - Les
passages des deux portes |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

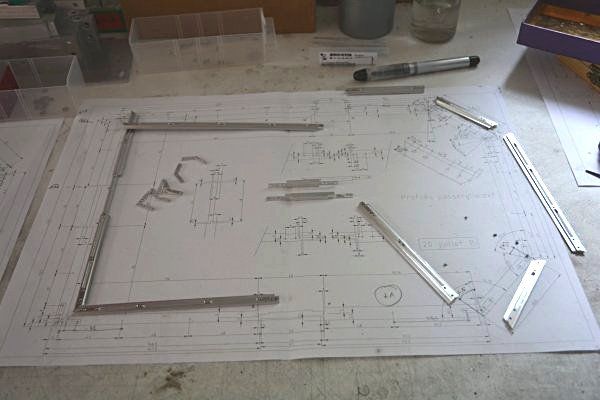

| 007 - Il y a
beaucoup de cotes ... |
|

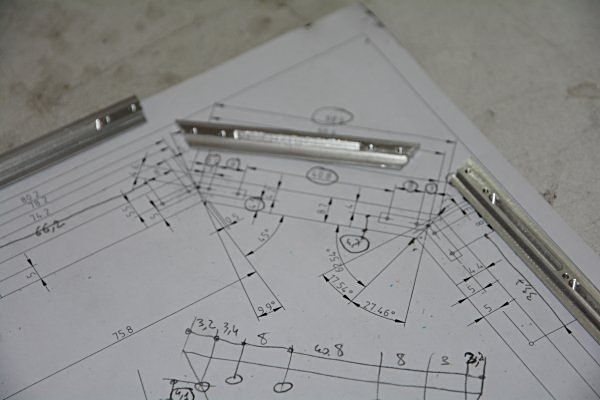

008 - ...
certaines sont au 1/10ème de mm |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

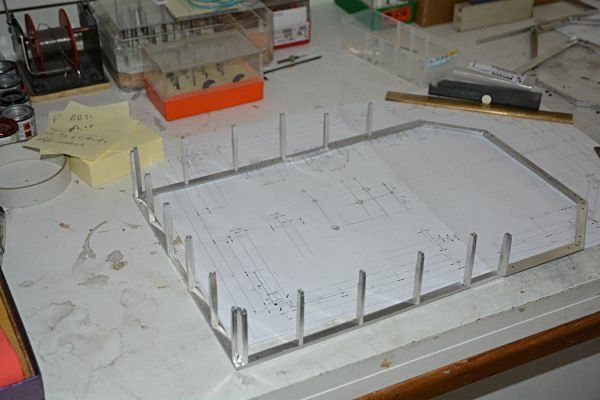

| 009 -
Assemblage des différents éléments |
|

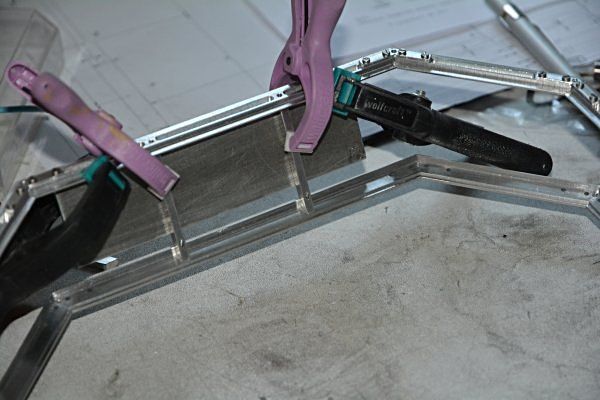

010 - Maintien
en place avant vissage |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

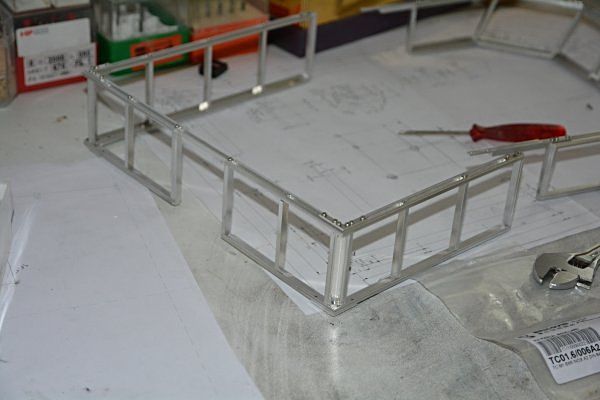

| 011 - Les
cadres des fenêtres arrières ... |
|

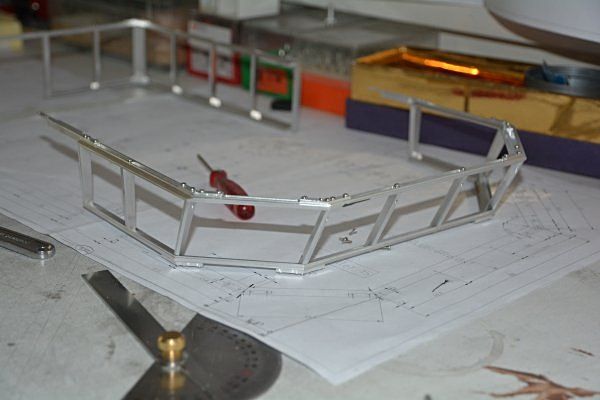

012 - ... et
ceux de l'avant |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

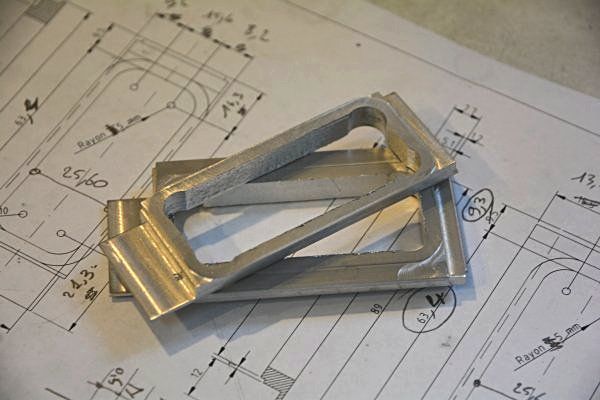

| 013 - Les
futurs cadres des portes |
|

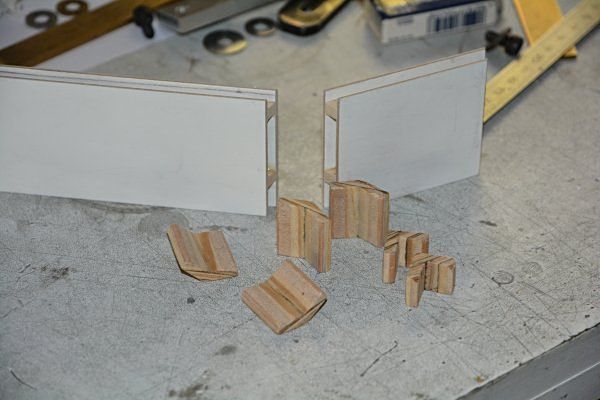

014 - Les
"murs" sont préfabriqués ... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

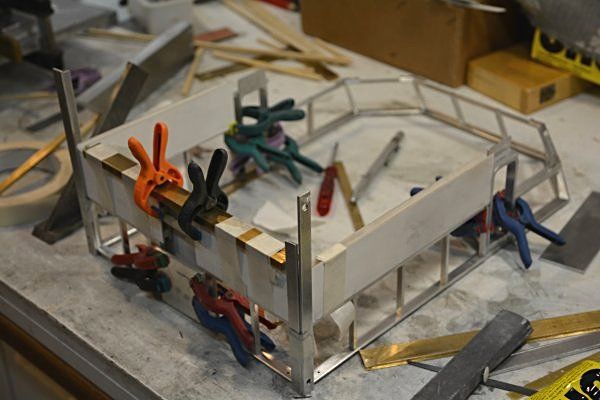

| 015 - ... puis
collés sur la structure en aluminium |
|

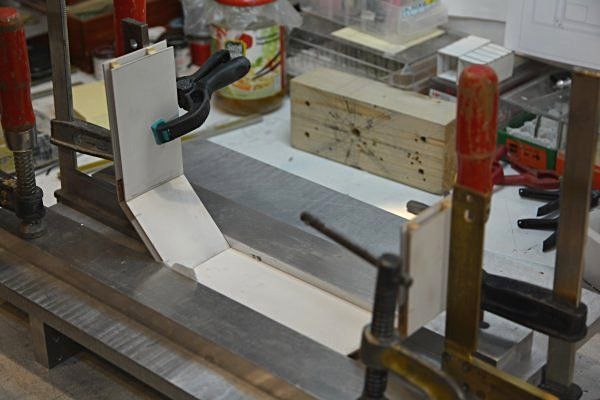

016 - Collage
des éléments à l'avant |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

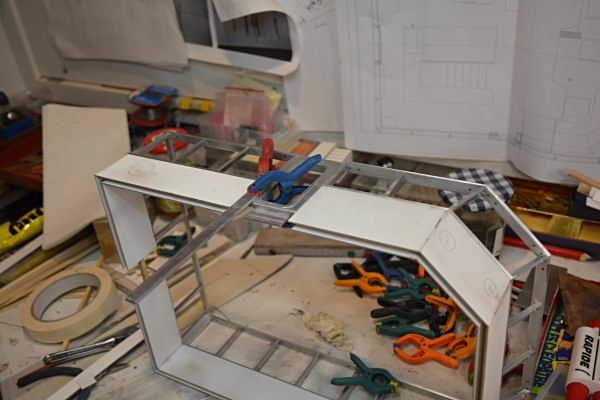

| 017 - Collage
des cadres des portes |
|

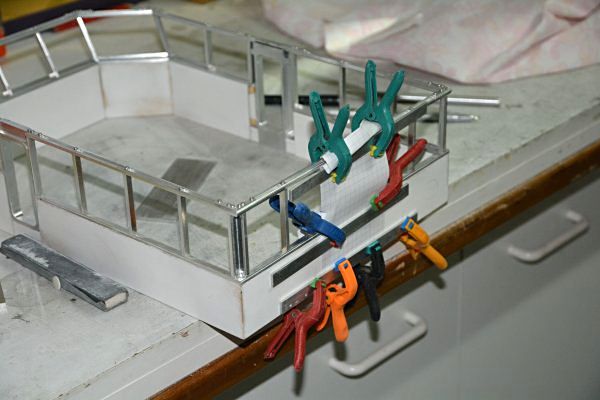

018 - Collage
de la partie arrière |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

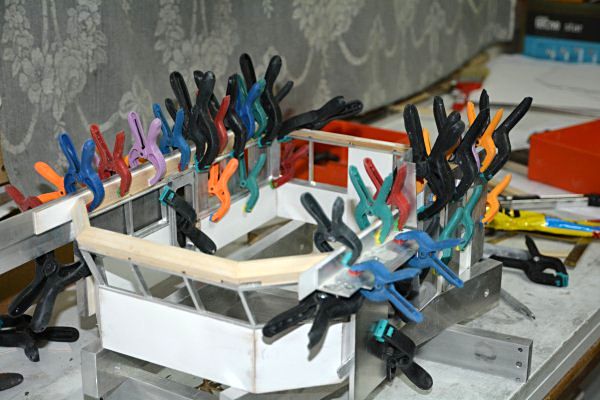

| 019 - Début du
collage du haut (Bravo les petites pinces !) |
|

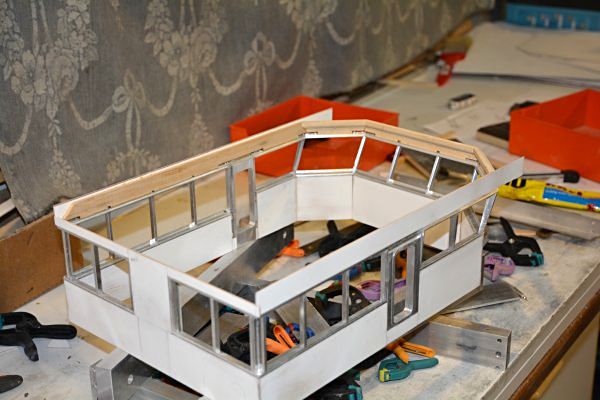

020 - En cours
d'assemblage |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

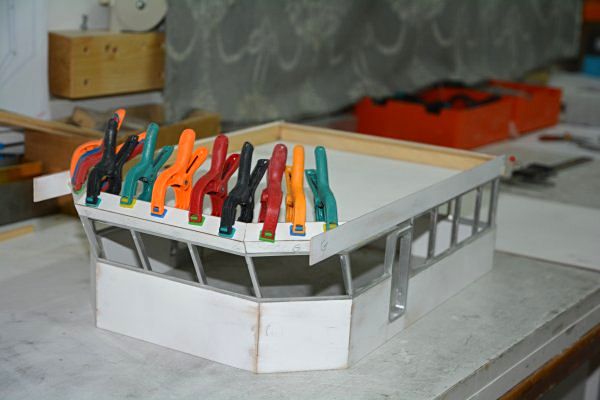

| 021 - Finition
du haut, à l'avant de la passerelle |
|

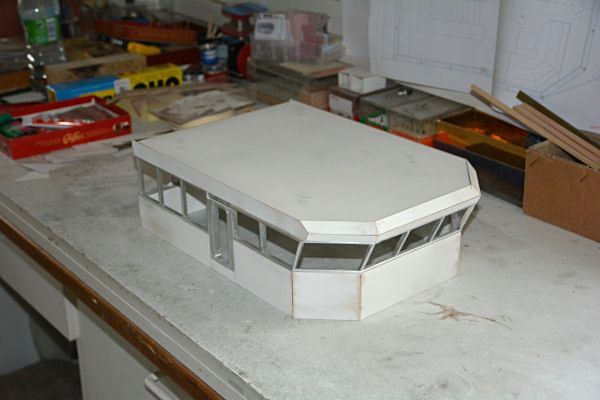

022 - La
structure de base est terminée |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

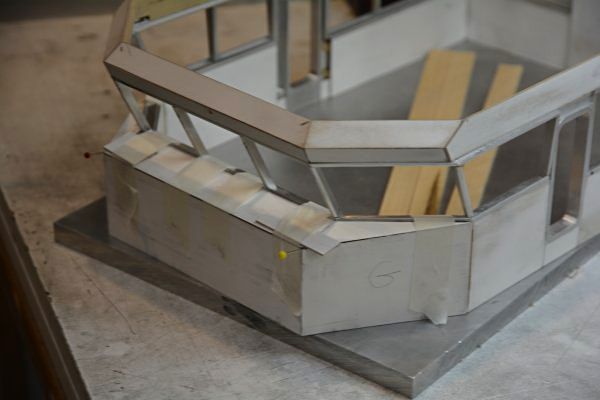

| 023 -
Fabrication et collage de la partie avant ... |
|

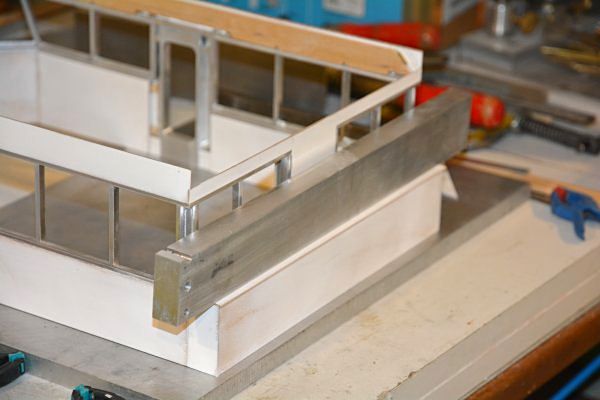

024 - ... et de
la partie arrière |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

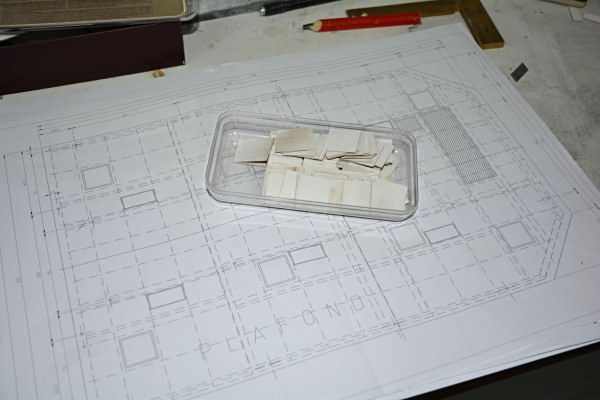

| 025 - Pour le
plafond : 157 plaquettes de 23,4 mm de côté |
|

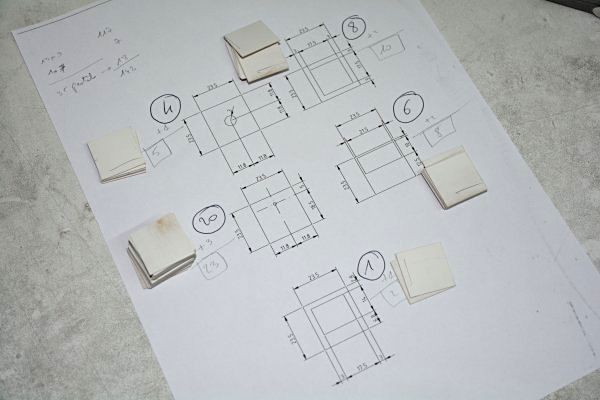

026 - Il y a
six sortes de dalles |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

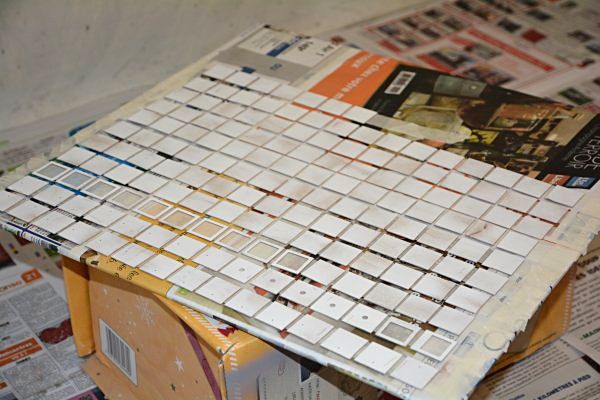

| 027 - Les
dalles vont recevoir une première couche d'apprêt |
|

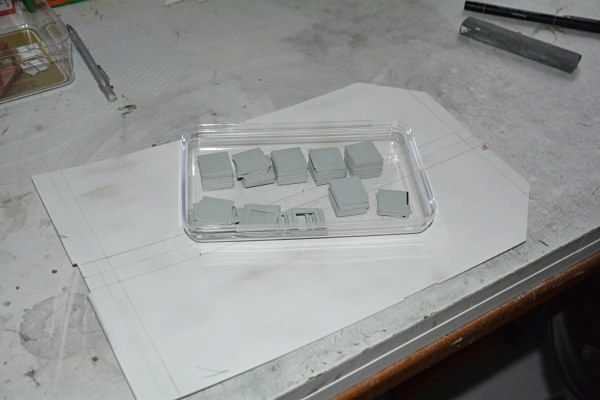

028 - Collage
en place |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

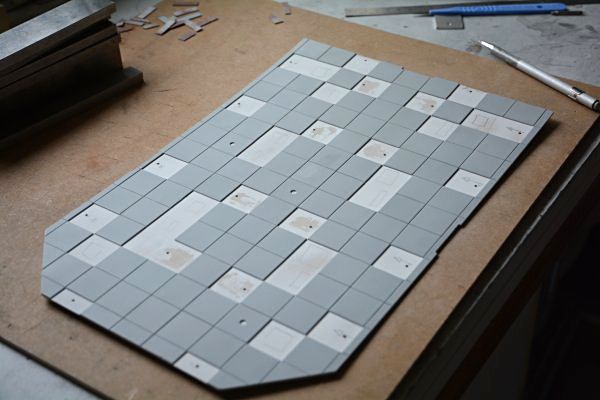

| 029 - Les
dalles qui n'ont pas d'ouvertures sont collées |
|

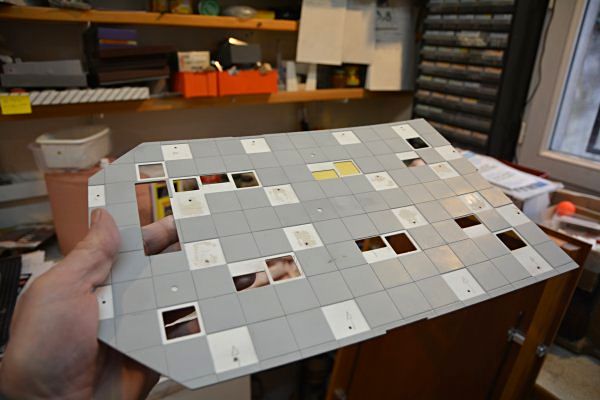

030 -
Ouvertures pour les aérations, l'éclairage, etc. |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

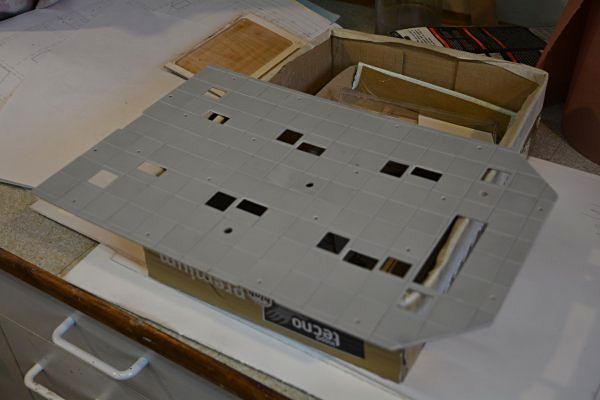

| 031 - Collage
des dalles et peinture finale |
|

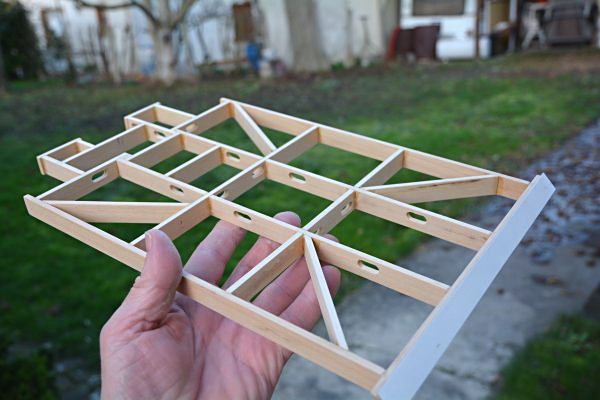

032 - Les
renforts du toit (avec les passages des fils) |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

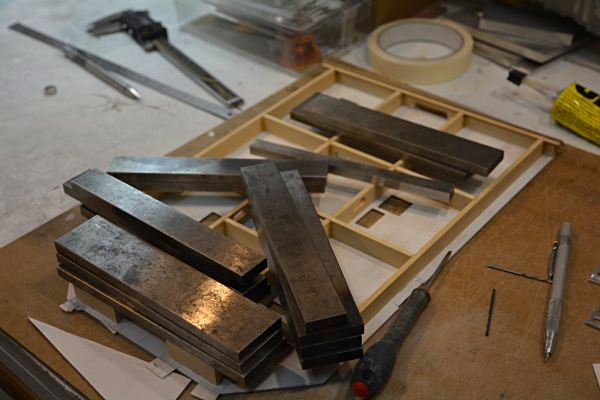

| 033 - Ces
renforts sont collés sous le toit |
|

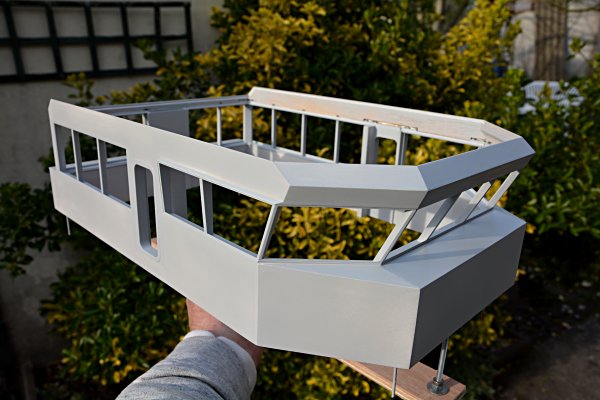

034 - La
structure une fois peinte |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

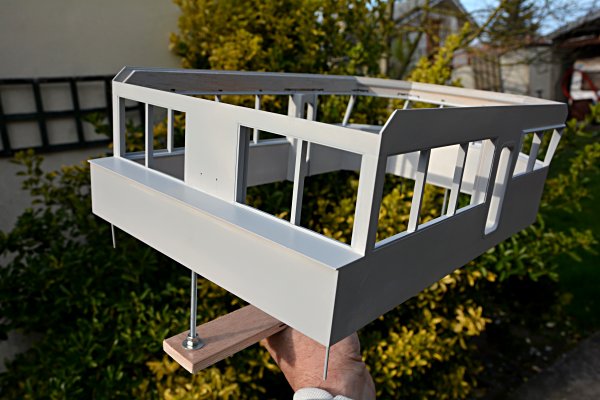

| 035 - Vue sur l'arrière |
|

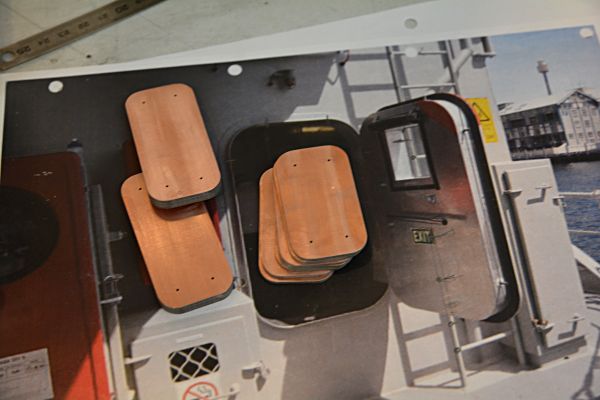

036 - Les
débits pour faire toutes les portes |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

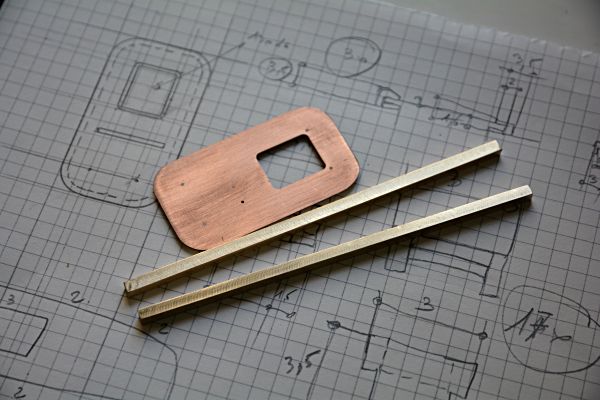

| 037 - Ces deux
barreaux vont faire de belles charnières |
|

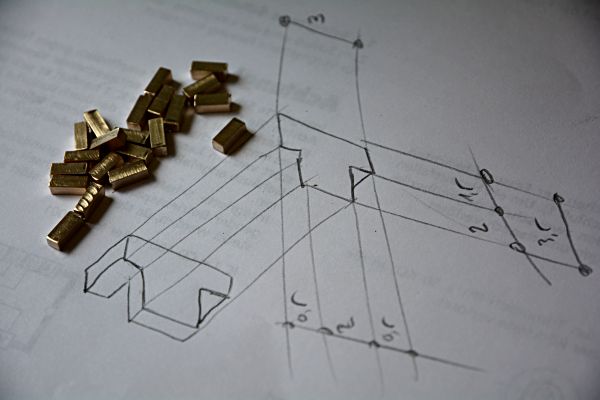

038 - Les
dimensions étant très petites, les charnières
seront ... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

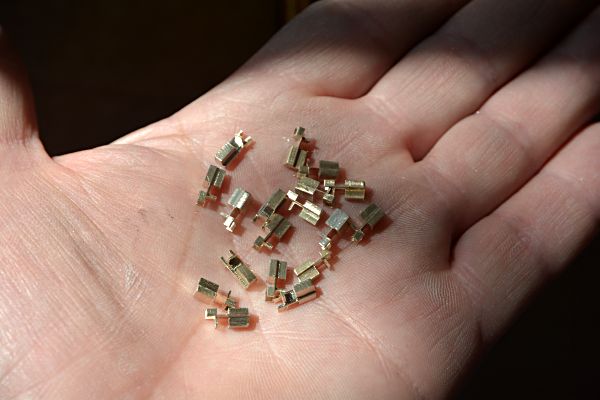

| 039 - ...
débitées après usinage complet et soudure |
|

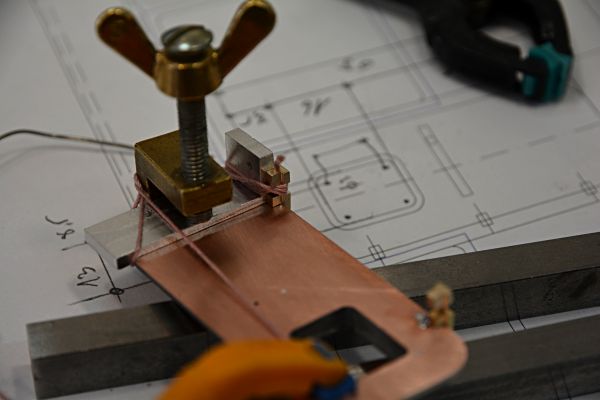

040 - Encore un
montage de soudure |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

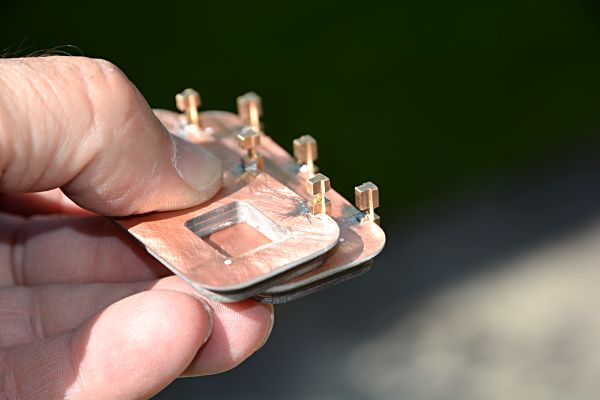

| 041 - Il faut
détacher les charnières ... |
|

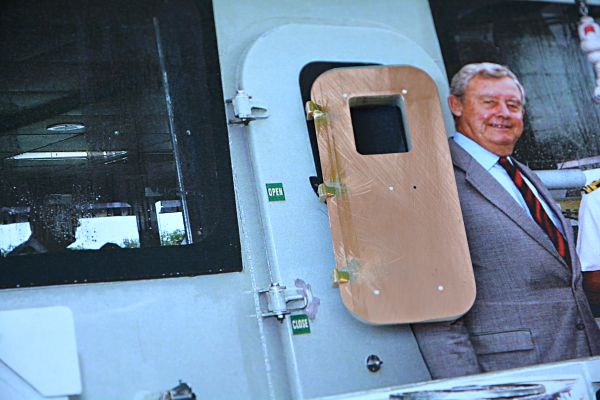

042 - ... et
les finir à la lime |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

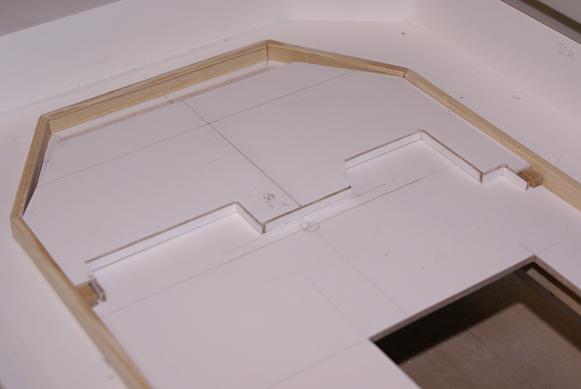

| 043 -
Fabrication de la partie sur-élevée à l'avant |
|

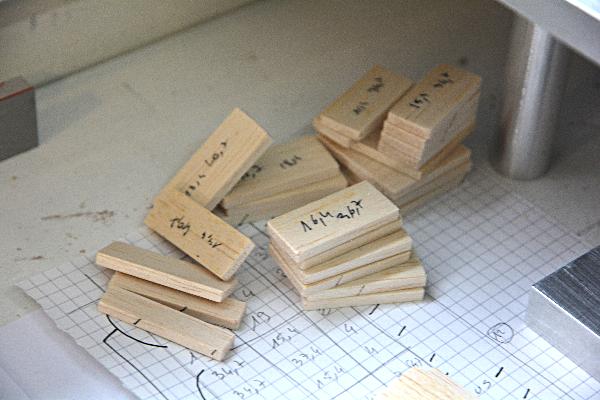

044 - A quoi
vont servir tous ces petits morceaux ? |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

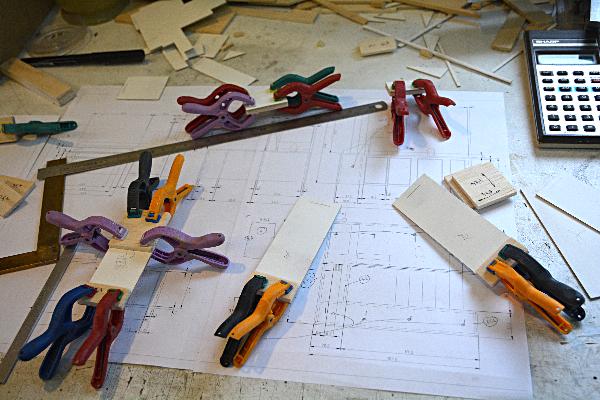

| 045 -
Préparation de différentes plaques pour ... |
|

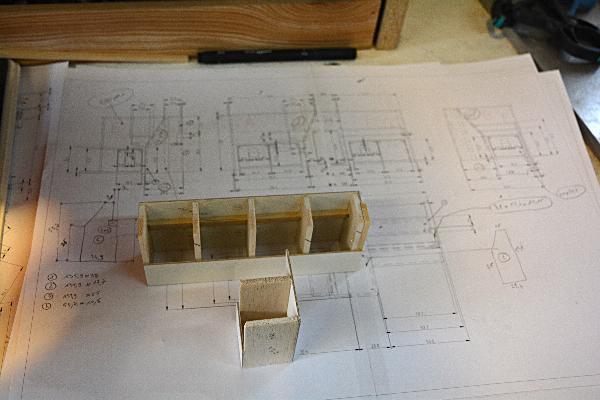

046 - ...
conception du mobilier de la passerelle |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

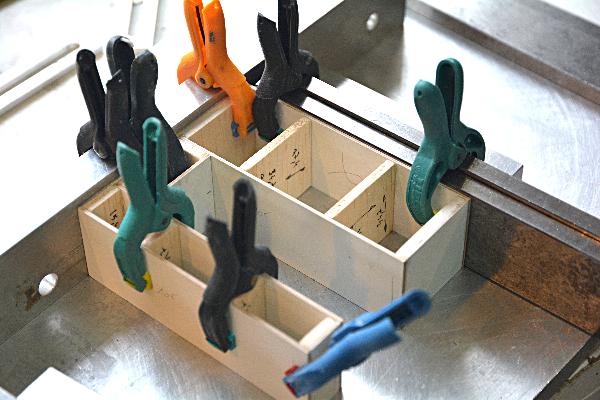

| 047 - Beaucoup
de calages et de pinces ... |
|

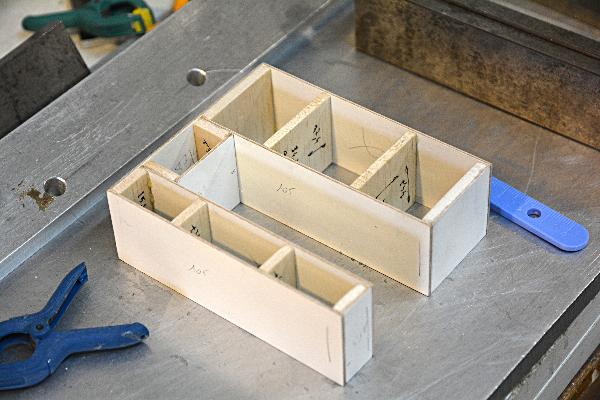

048 - ... mais
les résultats sont très corrects |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

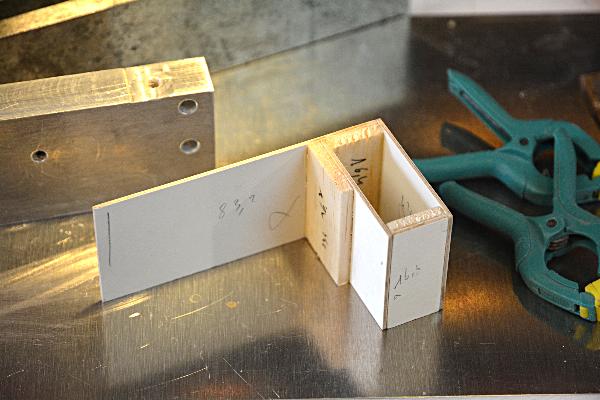

| 049 - Les
petits cales en balsa ont leur importance |
|

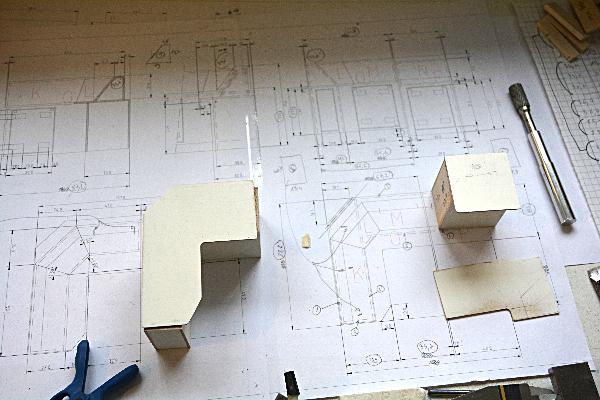

050 - On
obtient des meubles de géométrie parfaite |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

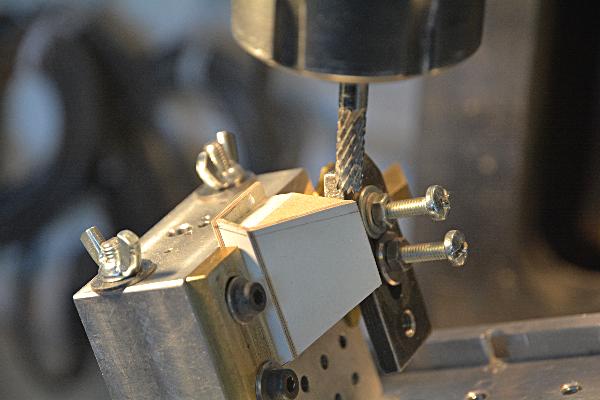

| 051 - Usinage
en position d'une pente à 12 degrés |
|

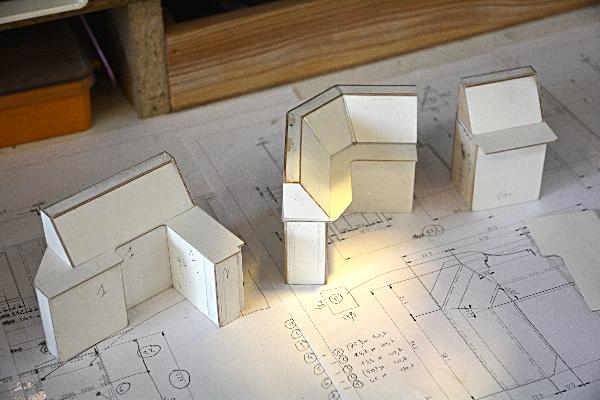

052 - Voici le
résultat |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

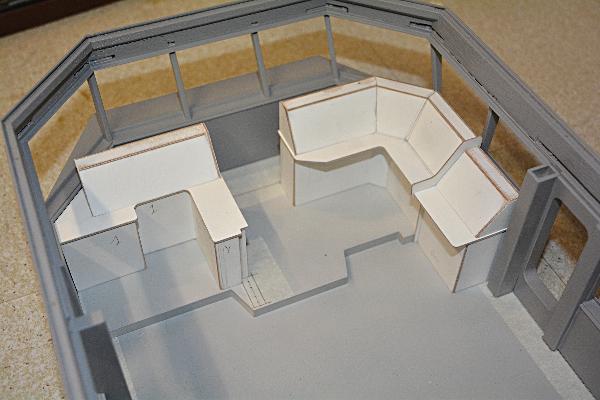

| 053 - Avant
peinture ... |
|

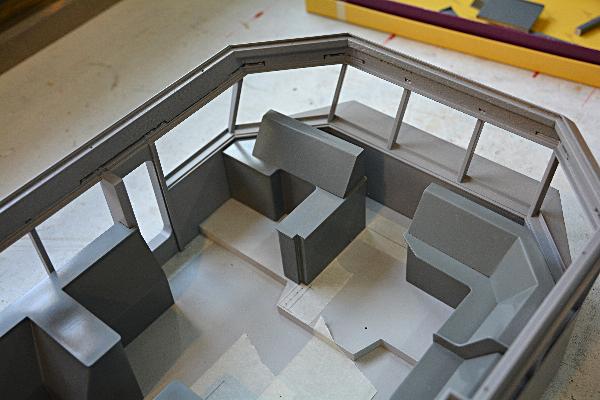

054 - ... et
après |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

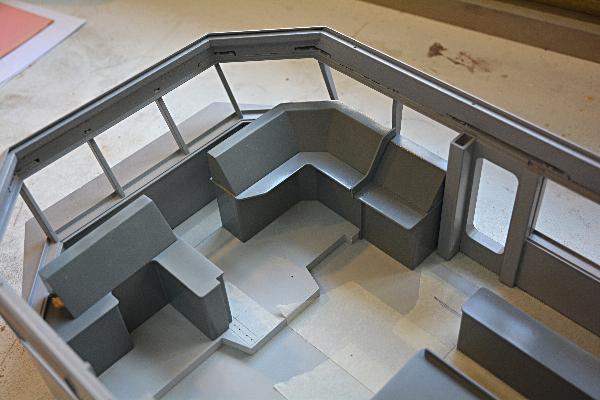

| 055 - Un autre
point de vue |
|

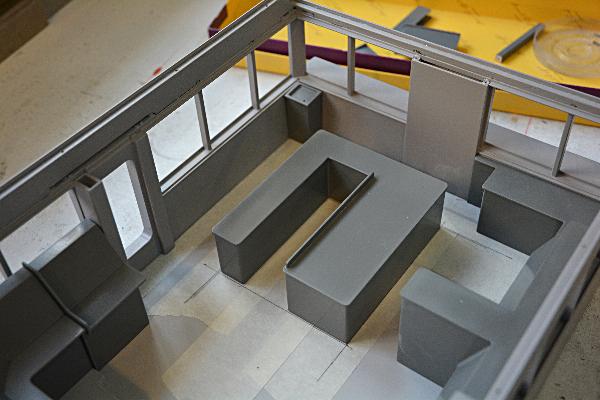

056 - Vers la
partie arrière |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

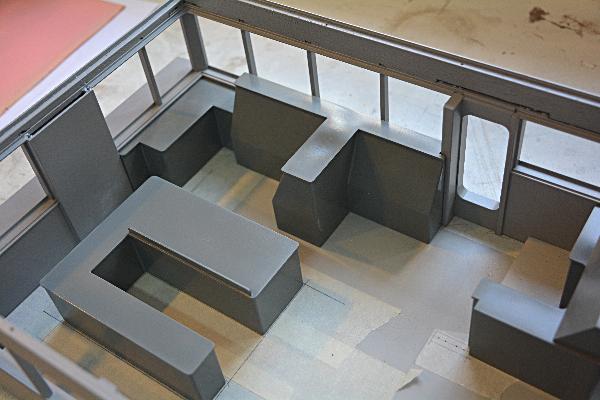

| 057 - Dans l'autre
sens |
|
