Les équipements de propulsion et de navigation
" |
 - - - - -  |
Sous la ligne
de flottaison plusieurs dispositifs servent à
stabiliser le bateau : flaps et safrans latéraux
J'ai donc décidé de reproduire tous ces
équipements et les équiper de commandes
automatiques |
|
|
| |
|
|
| |
| Pour la
propulsion, deux moteurs réductés transmettent
par des courroies leur puissance aux hélices |
|
|
| |
 |
|
 |

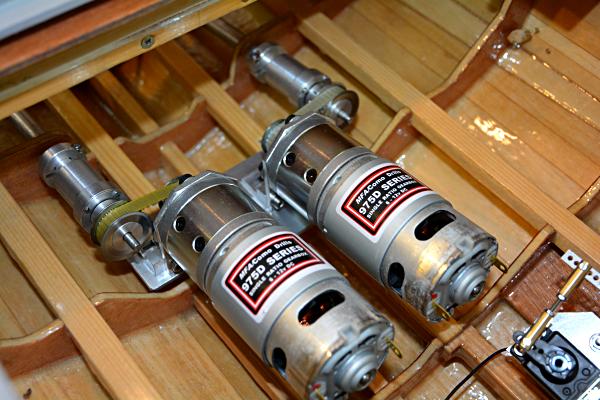

| 001 - Les
moteurs et les transmissions par courroies |
|

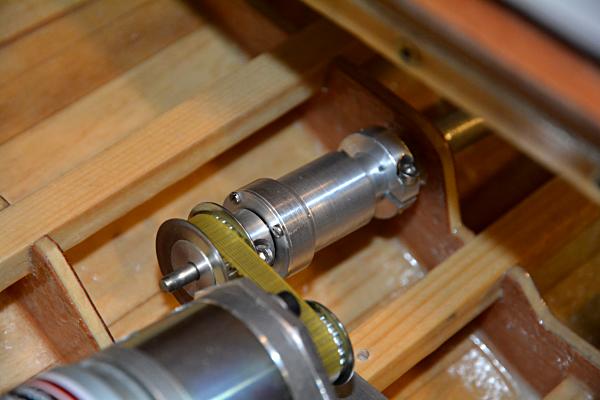

002 - Des
paliers reprennent les efforts sur les poulies |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

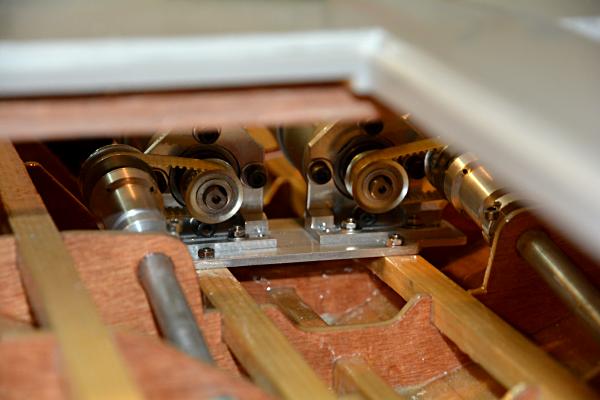

| 003 - La
tension des courroies est réglable |
|

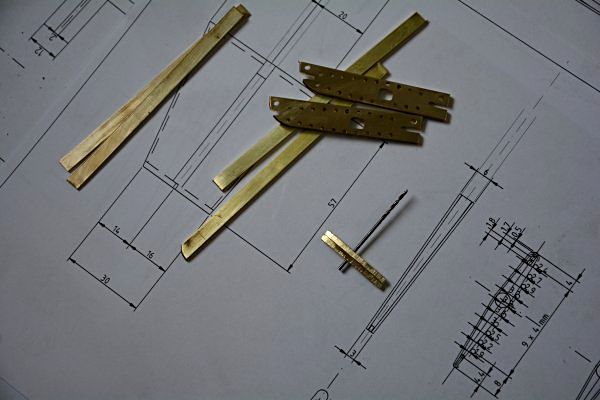

004 - Tracés
et préparation des structures des volets |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

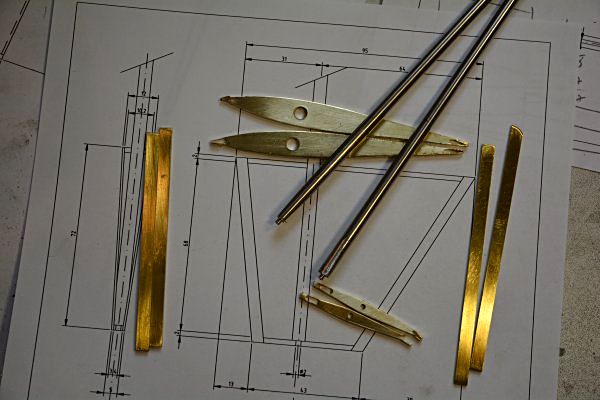

| 005 - Juste
avant l'assemblage |
|

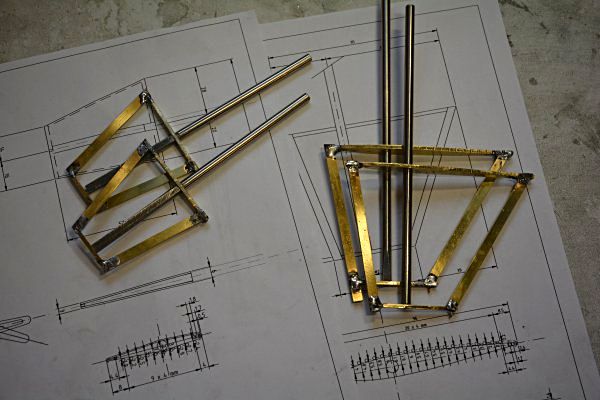

006 - Après
soudure (je n'ai pas d'autres
images) |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

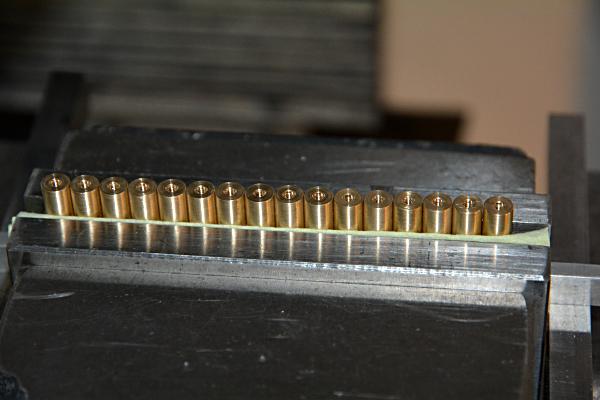

| 007 - De
futures chappes |
|

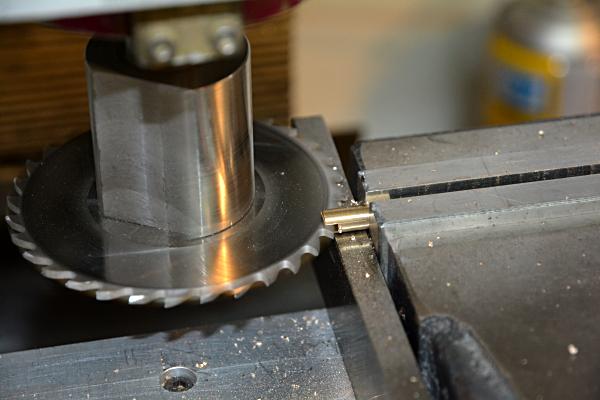

008 - Rainurage
largeur 2 mm |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

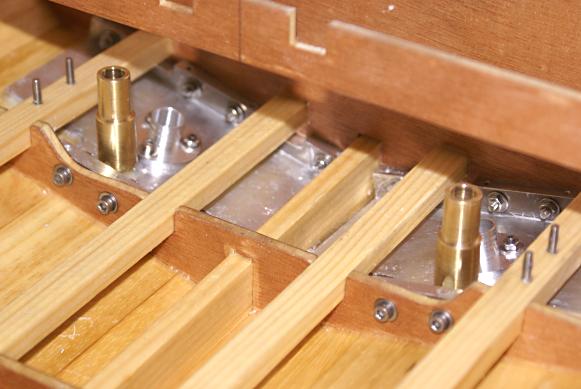

| 009 - Il faut
loger tous les équipements là-dessous |
|

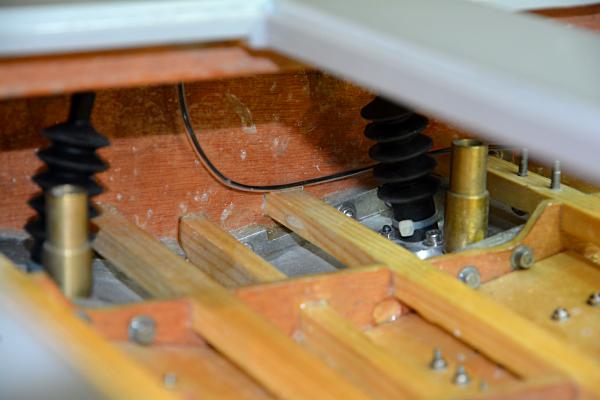

010 - Les
soufflets d'étanchéité des commandes des flaps |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

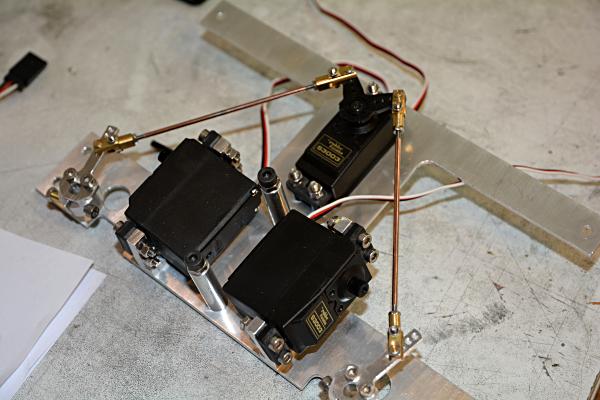

| 011 - Les trois
servos : Direction et commandes des flaps |
|

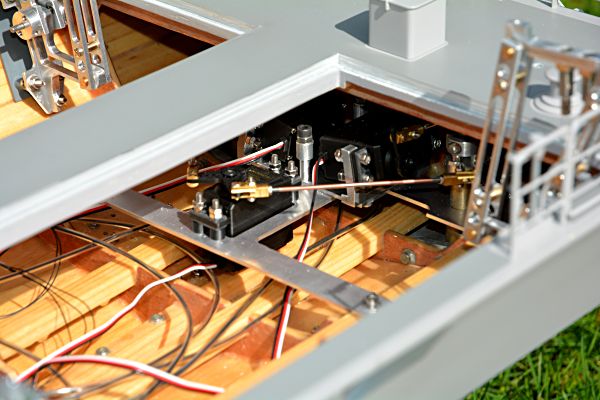

012 - Ca passe
"à l'aise" ;-)) (il
n'y a plus de place pour mes doigts) |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

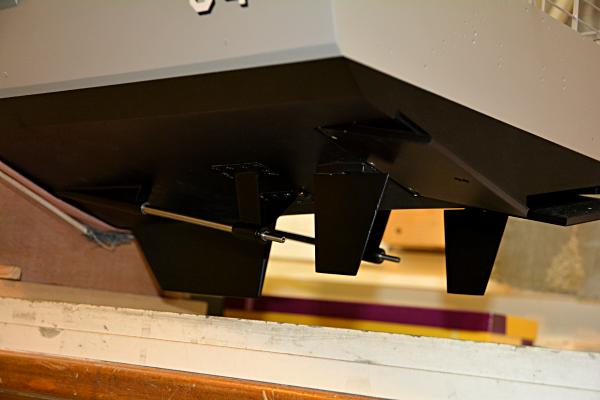

| 013 - Les
safrans de direction et les flaps |
|

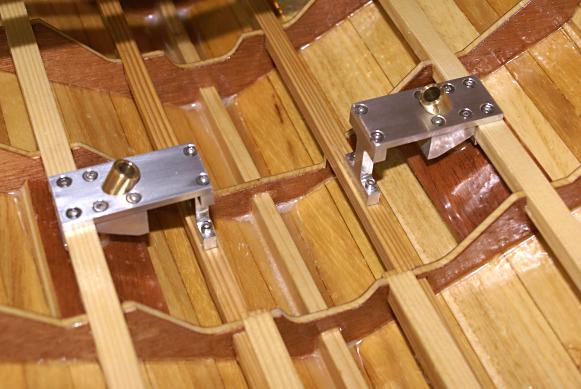

014 - Les deux
supports des safrans latéraux |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

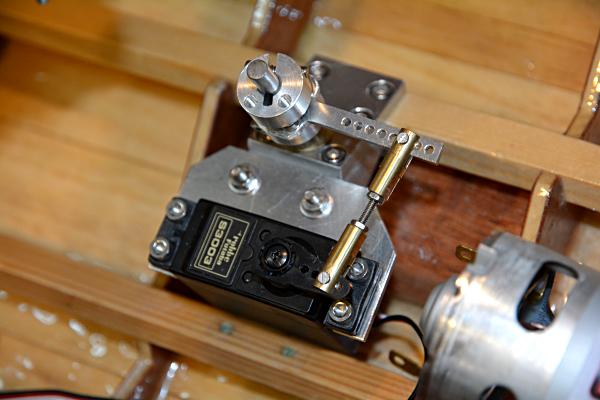

| 015 - Servo de
commande des safrans latéraux |
|

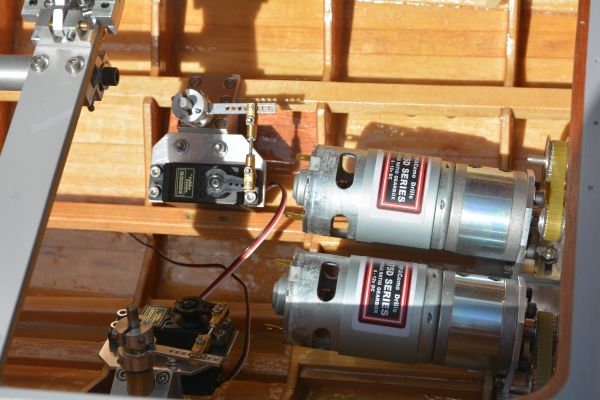

016 - Il y a
pas mal de mécanismes dans cette zone |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

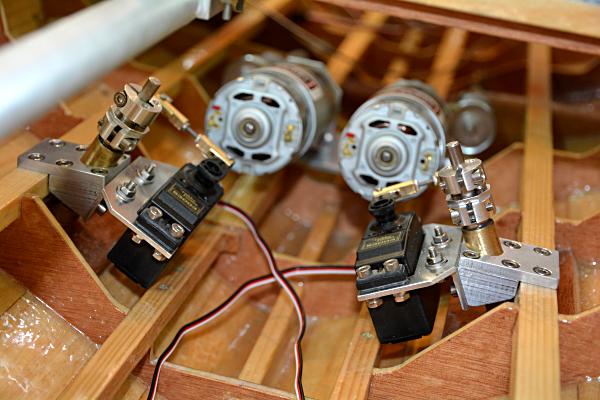

| 017 - Vue vers
l'arrière |
|

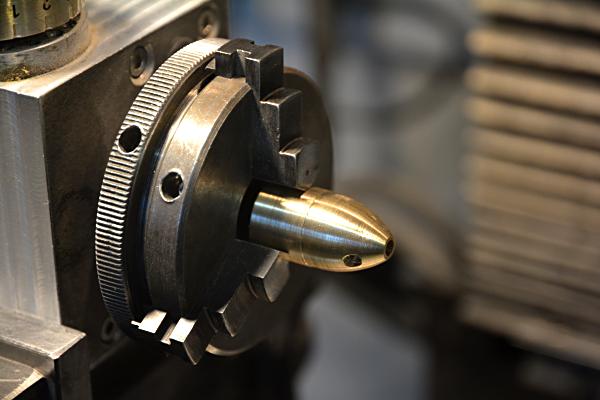

018 - Le cône
de l'hélice du propulseur avant |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

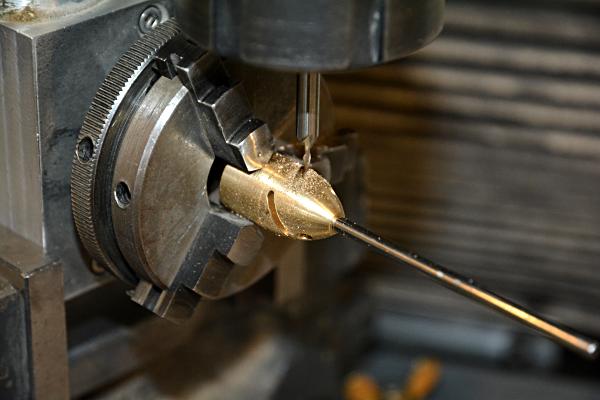

| 019 - Rainurage
pour la soudure des pales de l'hélice |
|

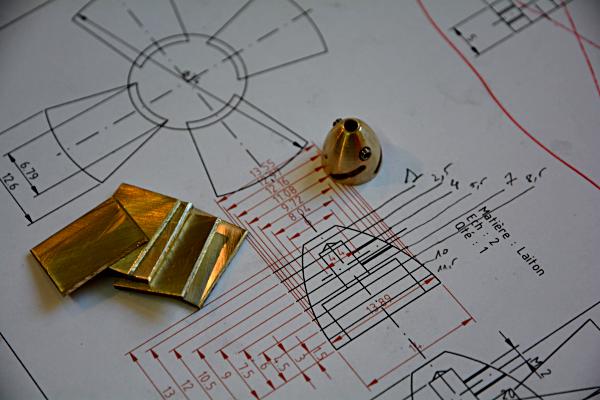

020 - Les
futures pales de l'hélice |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

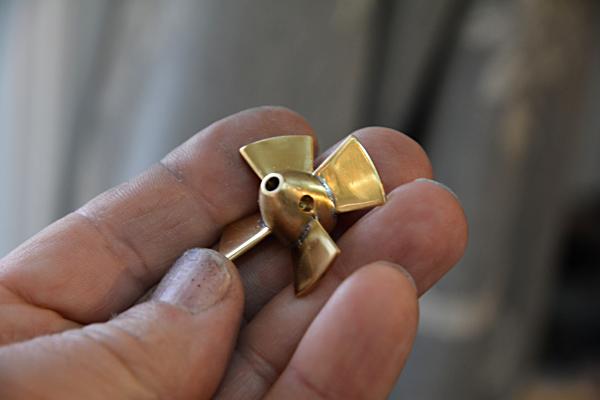

| 021 - Après
quelques heures |
|

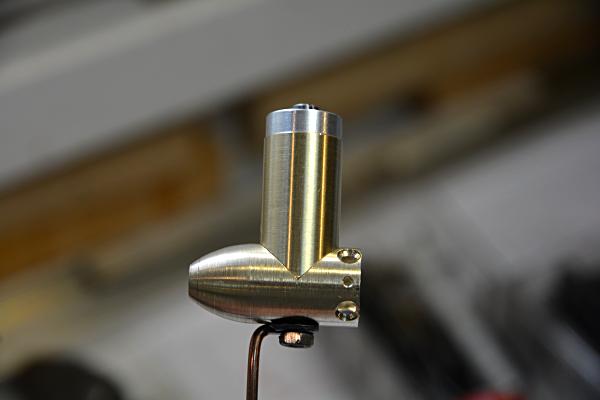

022 - Le carter
du mécanisme du propulseur avant |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

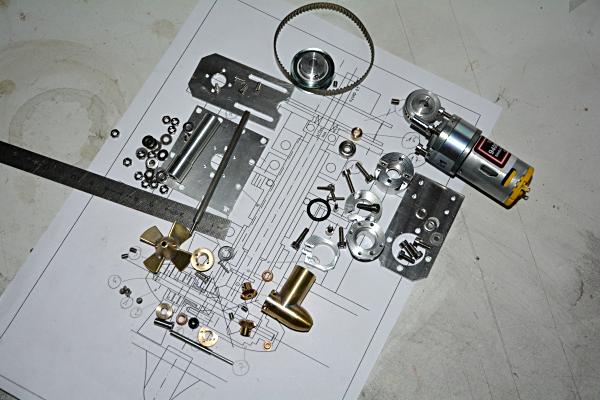

| 023 - Les 99
pièces du propulseur d'étrave avant montage |
|

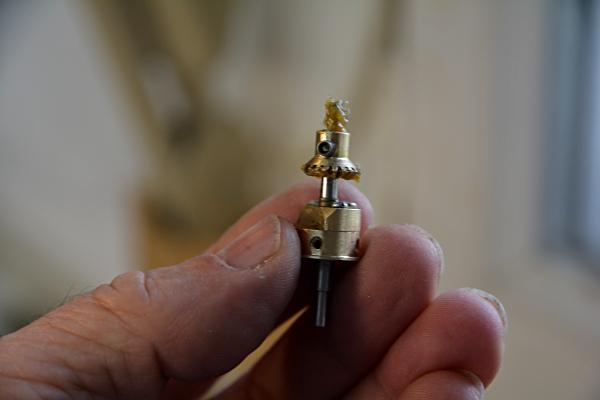

024 - L'axe de
sortie |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

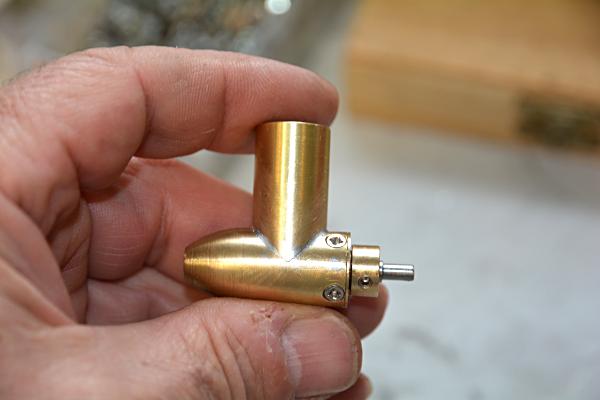

| 025 - Début du
montage |
|

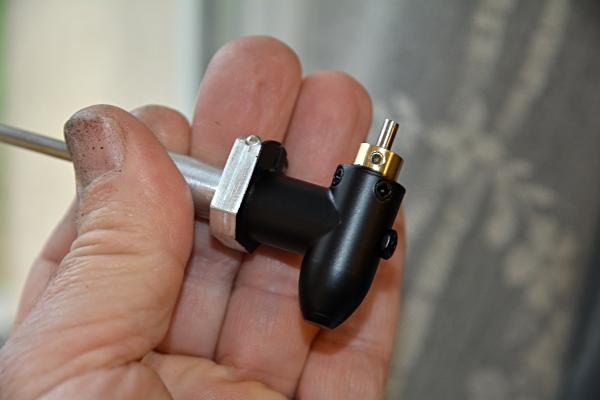

026 - Le
montage est terminé et l'ensemble est peint |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

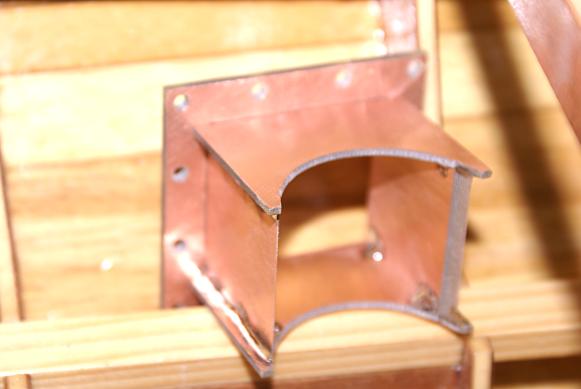

| 027 - Puits de
montage du propulseur avant collage |
|

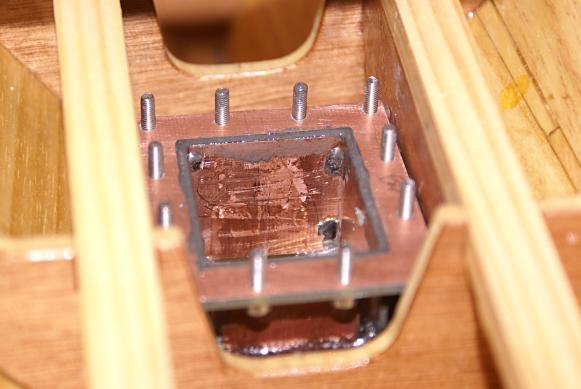

028 - Collage
sur le tube en PVC |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

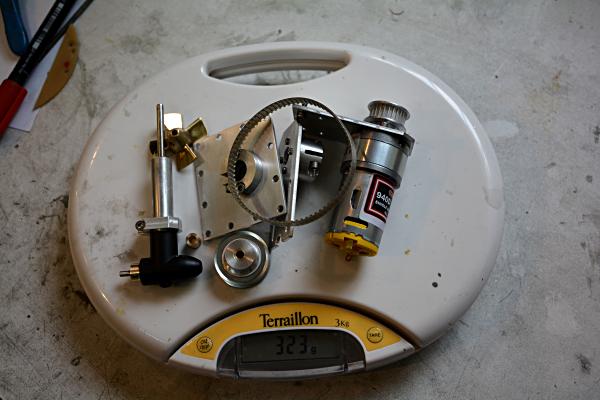

| 029 - Tous ces
éléments pèsent 323 grammes |
|

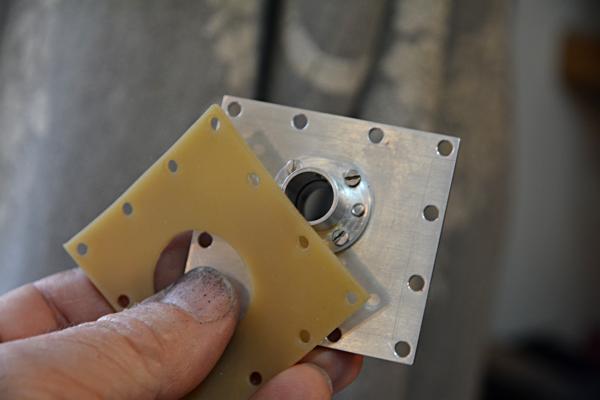

030 - Le joint
d'étanchéité et la plaque de fixation
supérieure |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

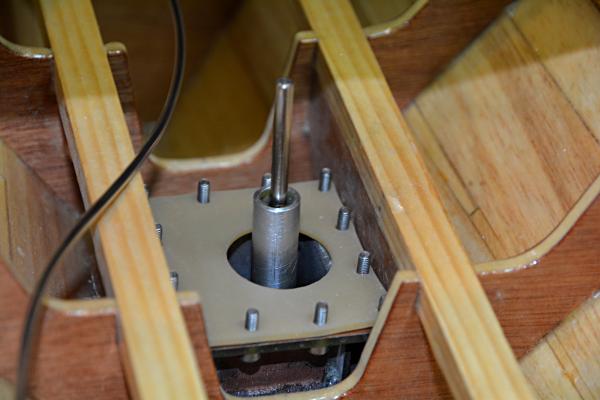

| 031 - Le
propulseur est mis en place ... |
|

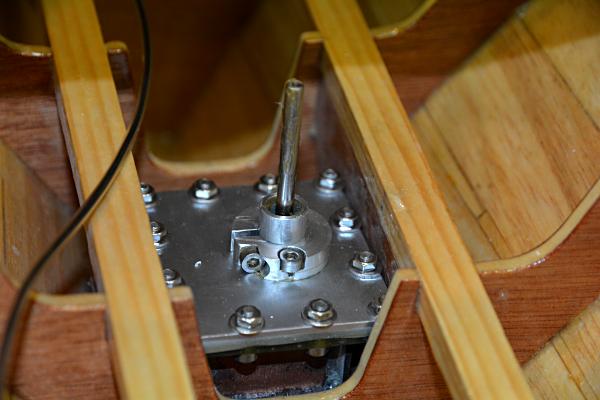

032 - ... et l'ensemble
est fixé avec le couvercle |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

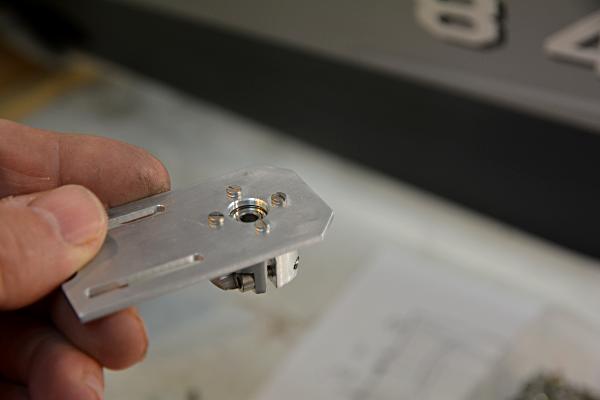

| 033 - La bride
de fixation du propulseur avec son roulement |
|

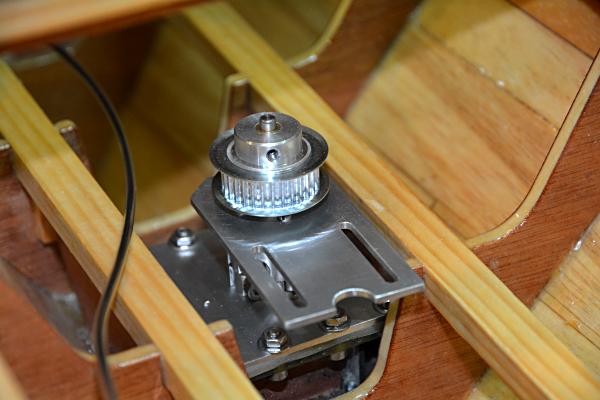

034 - La poulie
de commande du propulseur |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

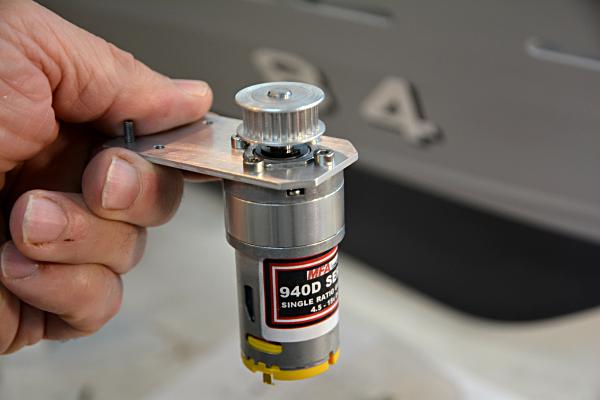

| 035 - La
motorisation ... |
|

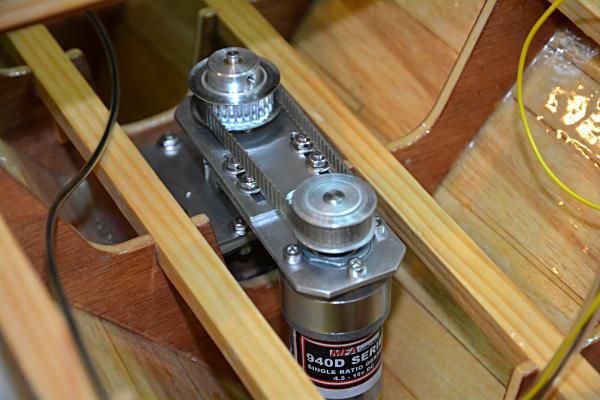

036 - ... est
mise en place et la courroie légèrement tendue |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

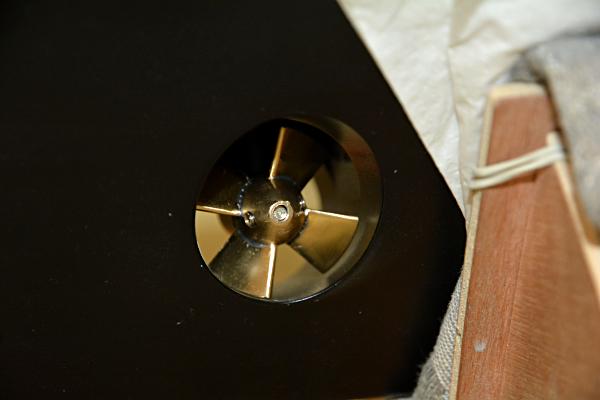

| 037 - L'hélice
est mise en place |
|
