Le mât situé au-dessus de la passerelle" |
 - - - - -  |
Le mât, au-dessus
de la passerelle supporte de nombreuses antennes.
Il est pourvu d'un grand disque qui me semble
être une protection électromagnétique des
équipements et du personnel |
|
|
| |
|
|
| |
| Du fait des
petites sections de ce mât, la structure sera
faite en circuit imprimé |
|
|
| |
 |
|
 |

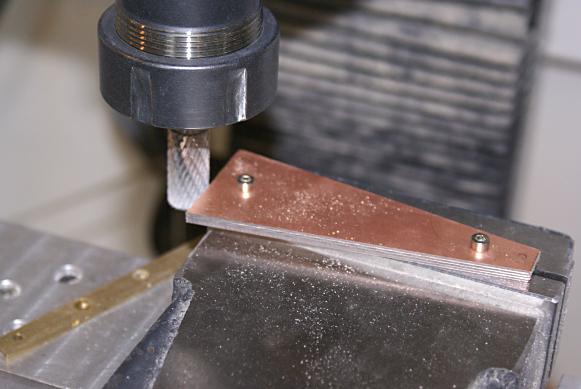

| 001 - Dressage
des extrémités des 4 panneaux inférieurs |
|

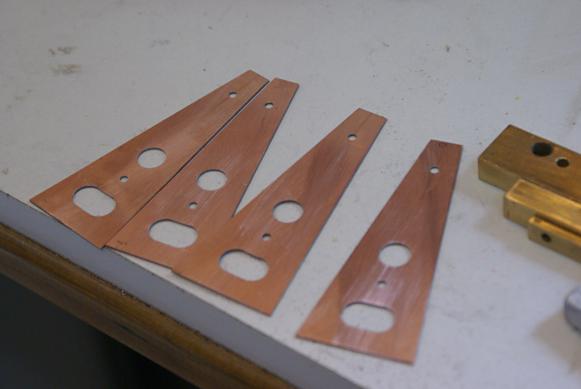

002 - Ils sont
parfaitement identiques |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

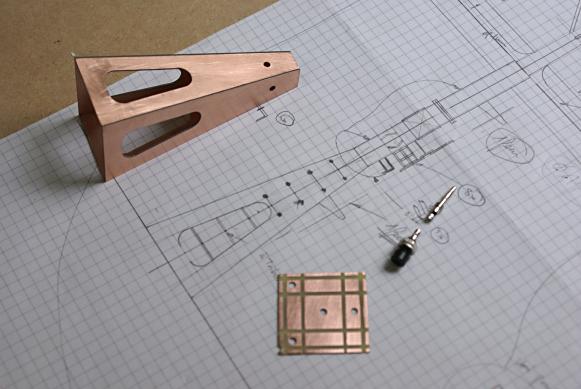

| 003 - Une fois
soudés ensembles |
|

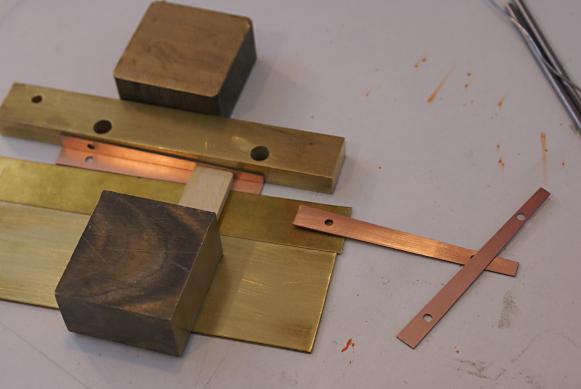

004 - Les deux
autres éléments sont également soudés |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

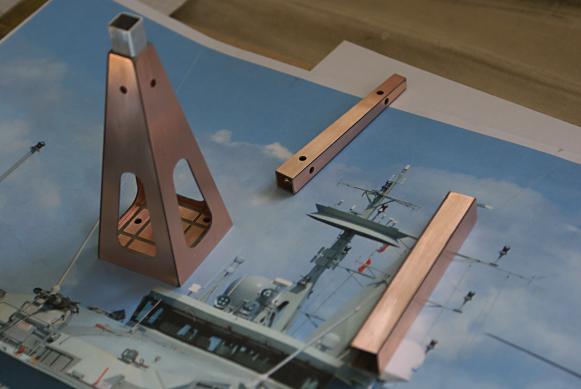

| 005 - Voilà
qui est fait |
|

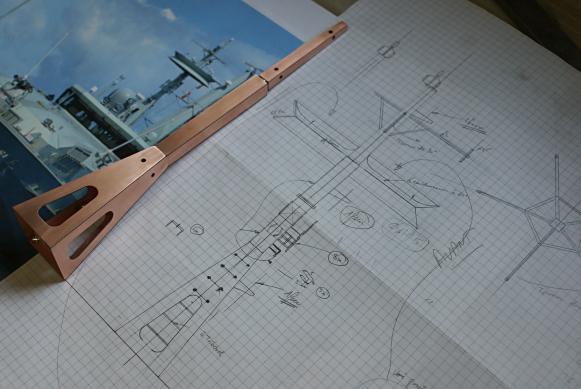

006 - Et le
montage est parfait |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

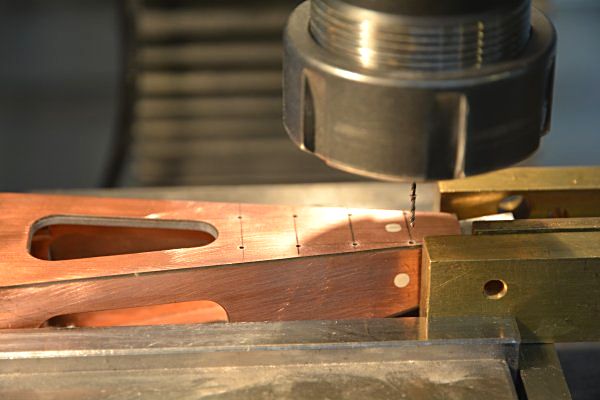

| 007 - Perçage
des trous pour y fixer des barreaux ... |
|

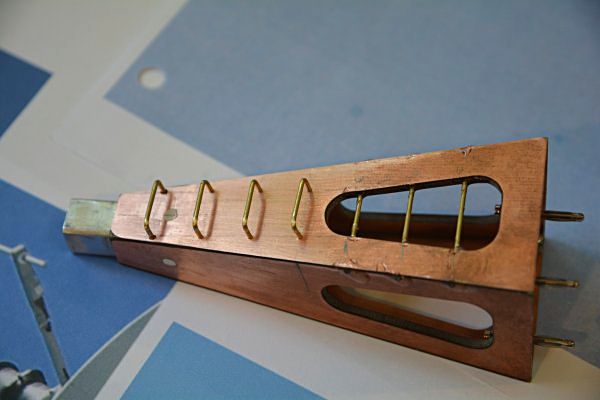

008 - ... qui
ne tardent pas à être posés |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

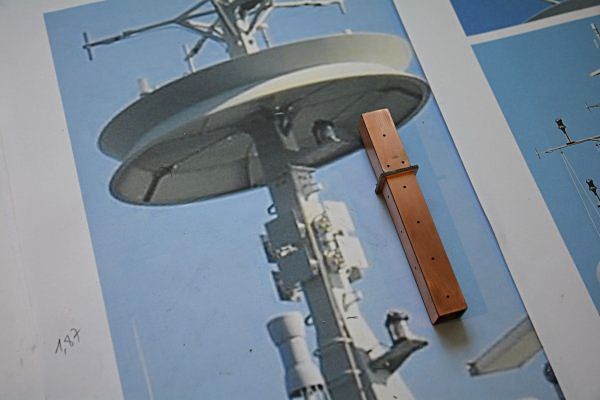

| 009 -
Préparation du deuxième tronçon |
|

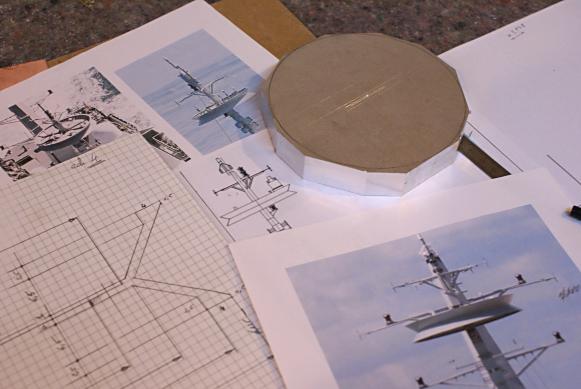

010 - Voici une
belle galette en aluminium (760 grammes) |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

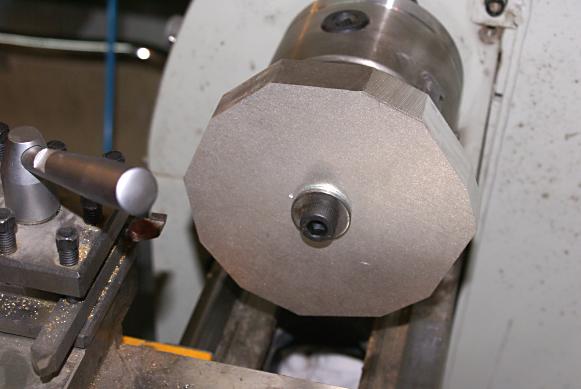

| 011 - Montage
sur le tour et ... |
|

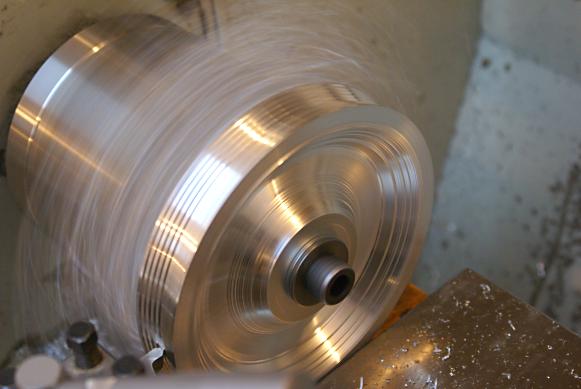

012 - ...
"tournez manège" |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

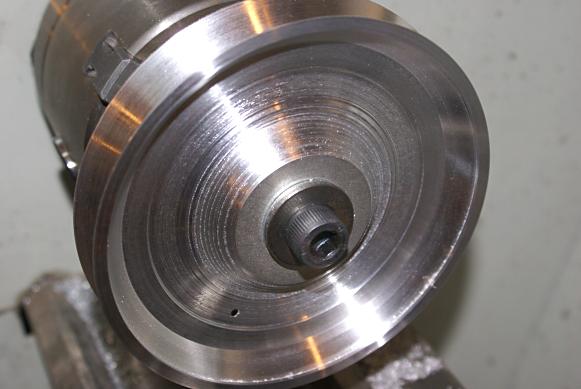

| 013 - J'ai
percé un petit trou pour mesurer l'épaisseur |
|

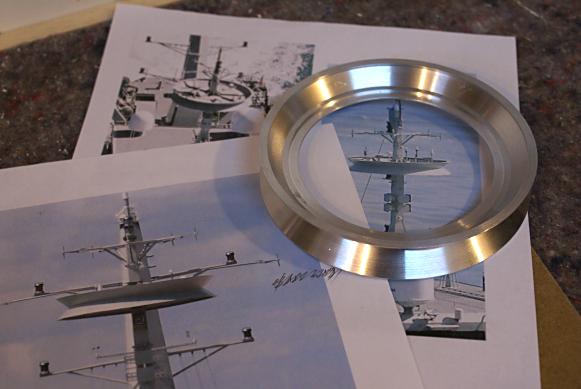

014 - ...
après découpe (49 grammes) |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

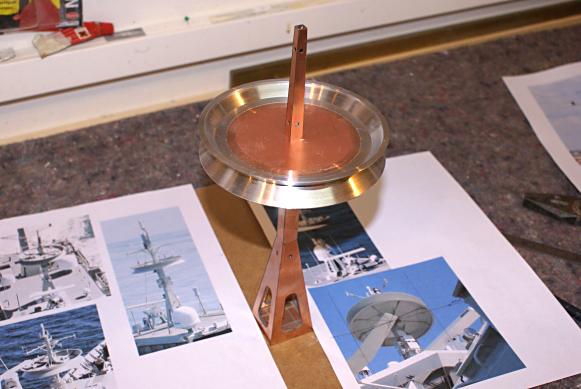

| 015 - Montage
sur le mât |
|

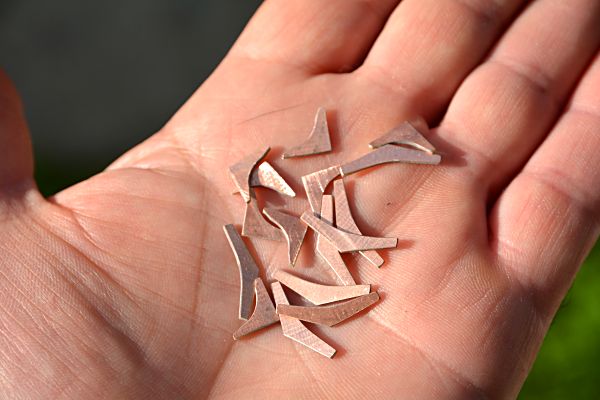

016 - Quelques
renforts ... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

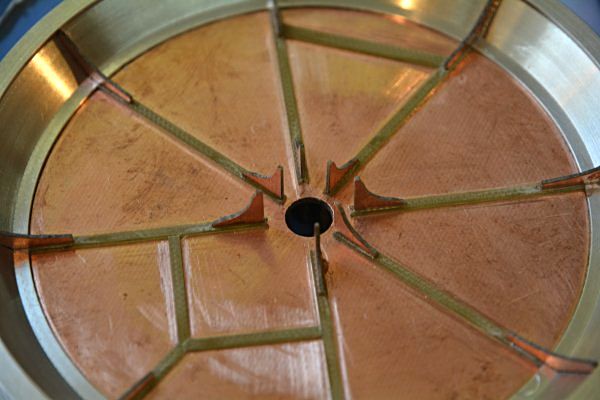

| 017 - ... qui
seront collés en place |
|

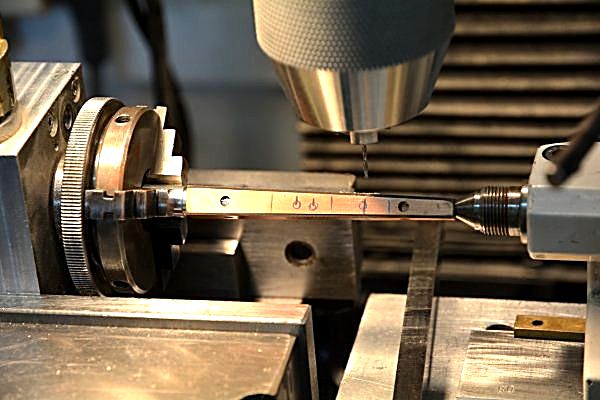

018 - Comment
percer des trous à 72 degrés sur un carré ? |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

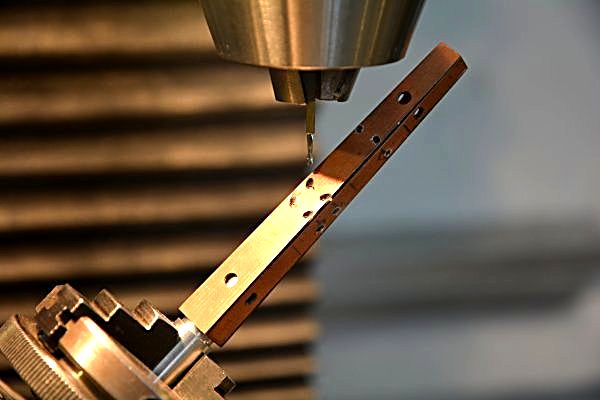

| 019 - Avec un
diviseur. Il y en a même qui sont à 45 degrés |
|

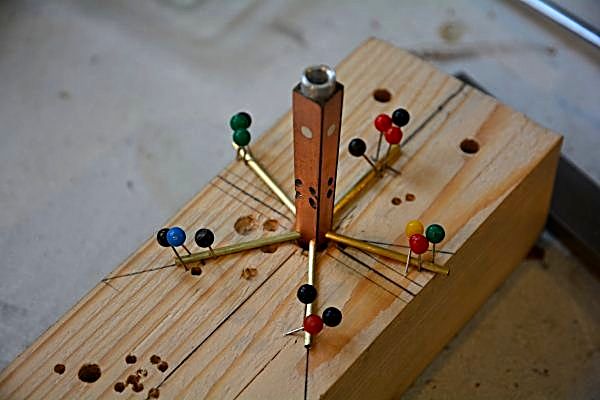

020 - Maintien
en place ... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

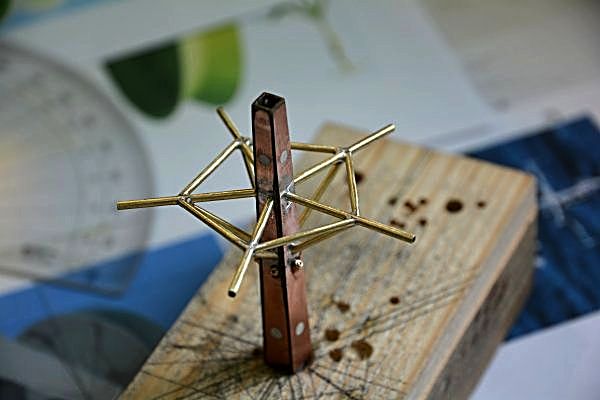

| 021 - ... puis
soudure et ponçage |
|

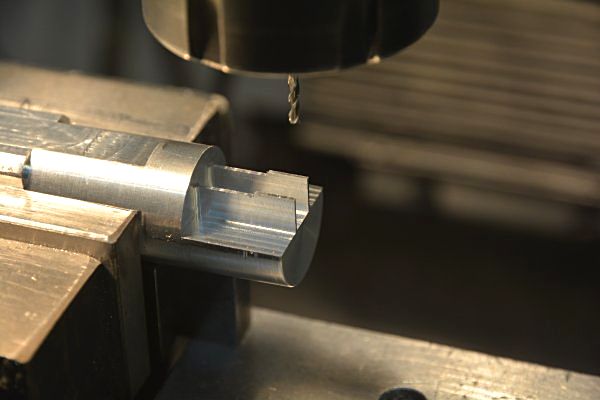

022 - Un
support taillé dans la masse |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

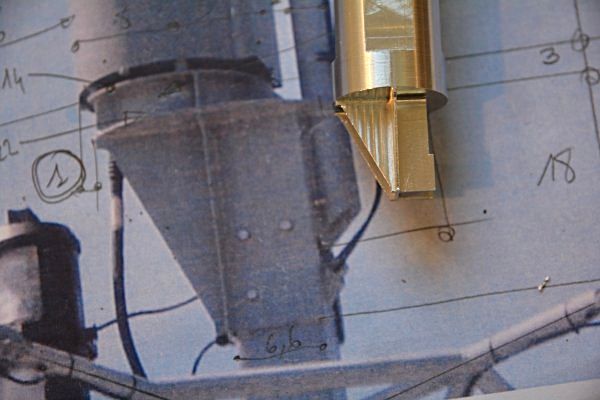

| 023 - Ca y
ressemble, non ? |
|

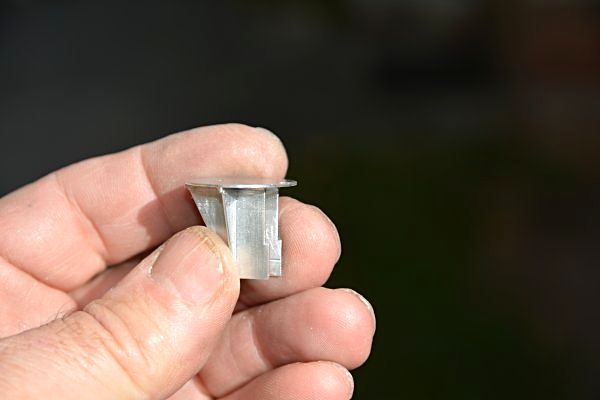

024 - Ouais,
pas trop mal ! |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

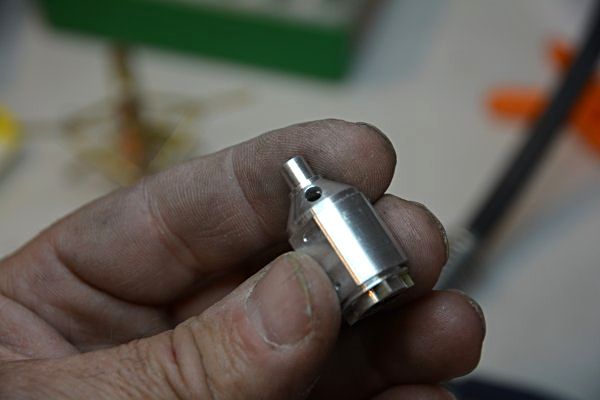

| 025 -
Probablement une antenne ou ??? |
|

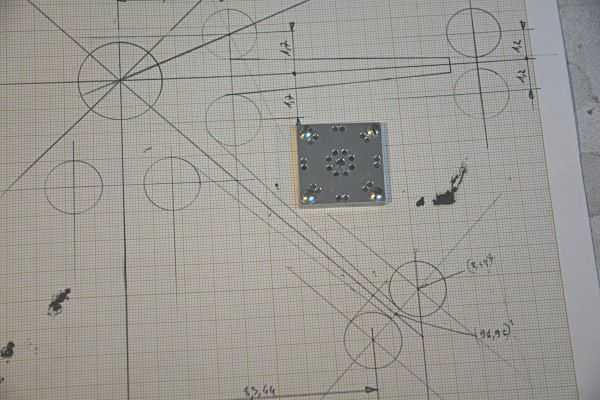

026 - Deux
plaquettes d'alu et ... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

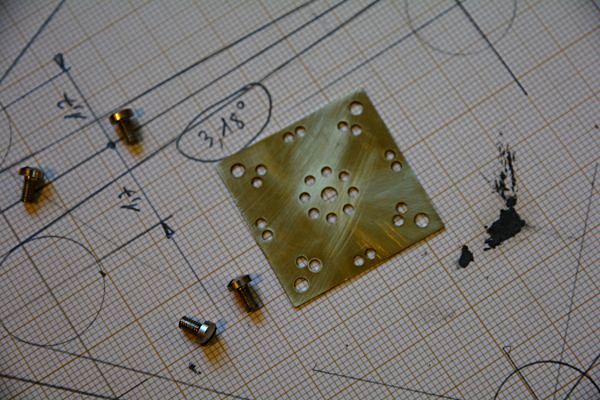

| 027 - ... une
plaquette de laiton coincée entre les deux |
|

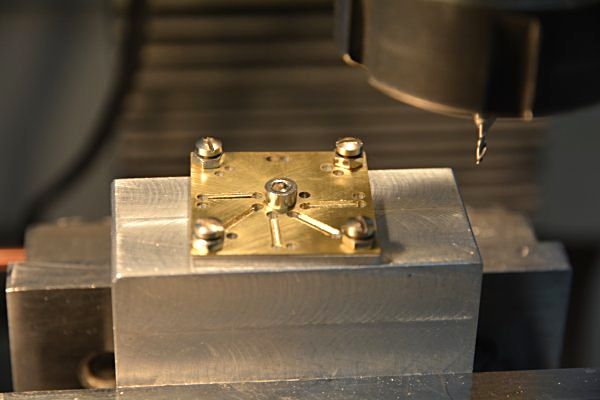

028 - Rainurage
suivant les trous déjà percés |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

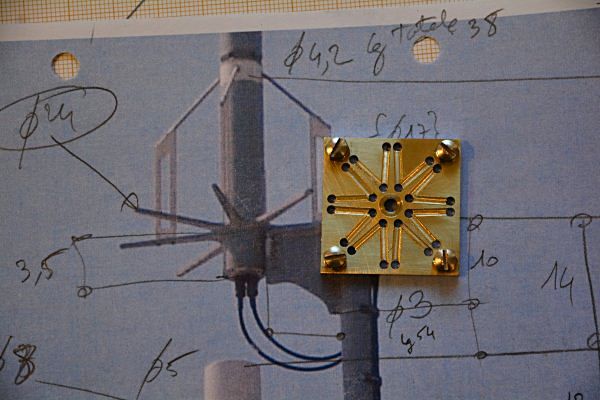

| 029 - Avant
détourage ... |
|

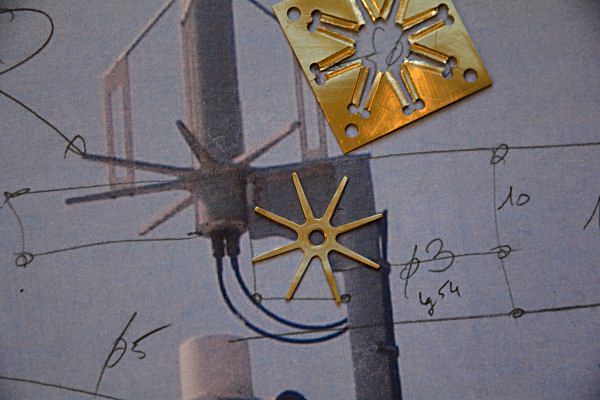

030 - ... et
après |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

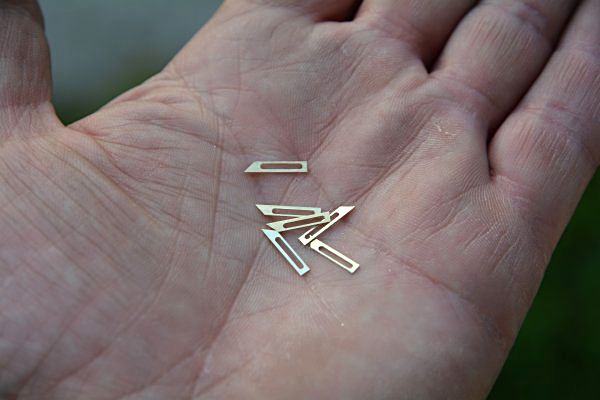

| 031 - D'autres
petits bidules |
|

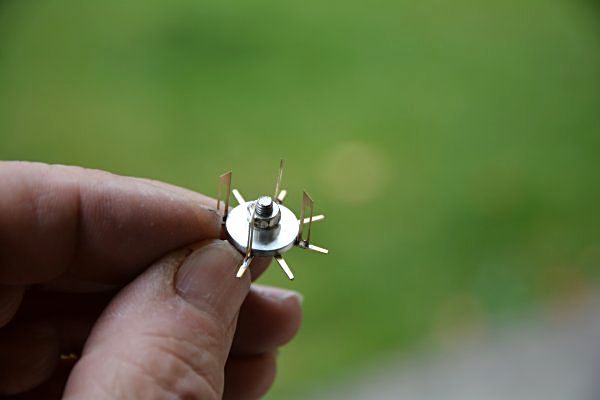

032 - Il n'en
fallait que 4 mais il faut prévoir un "accident" |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

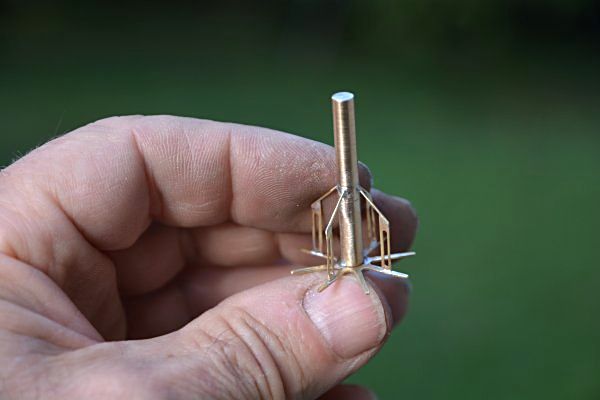

| 033 - Il s'agit
probablement d'une antenne |
|

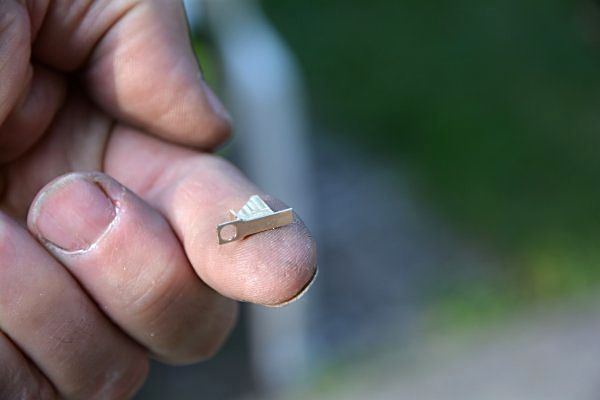

034 - Voici son
support |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

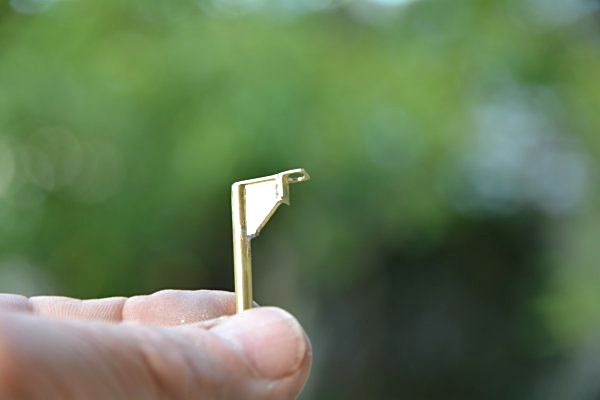

| 035 - Une fois
soudé ... |
|

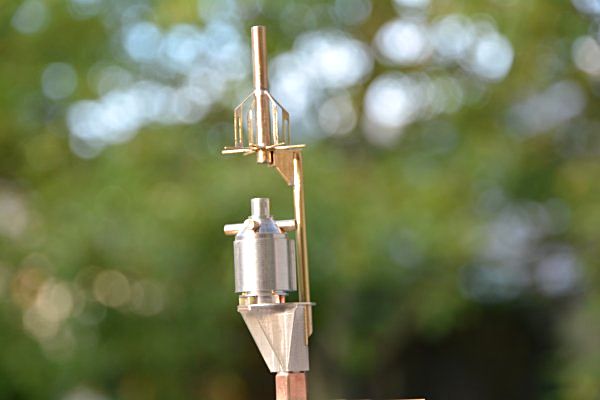

036 - ... et
assemblé en haut du mât |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

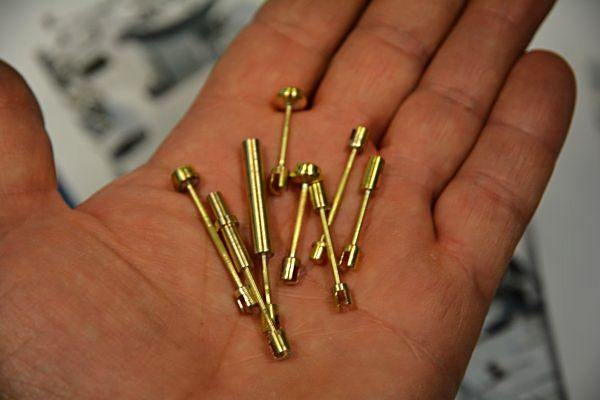

| 037 - Tout un
tas d'antennes |
|

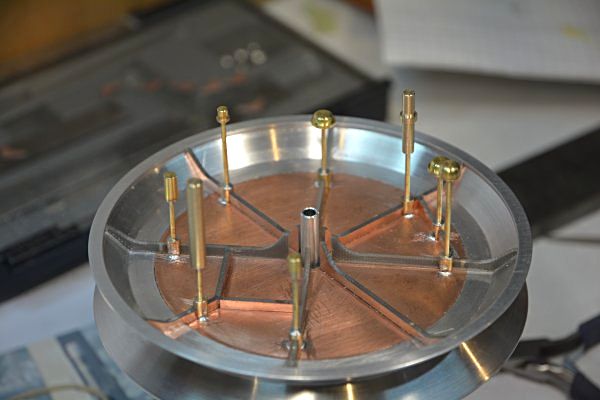

038 - Soudées
en place sur la "soucoupe volante" |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

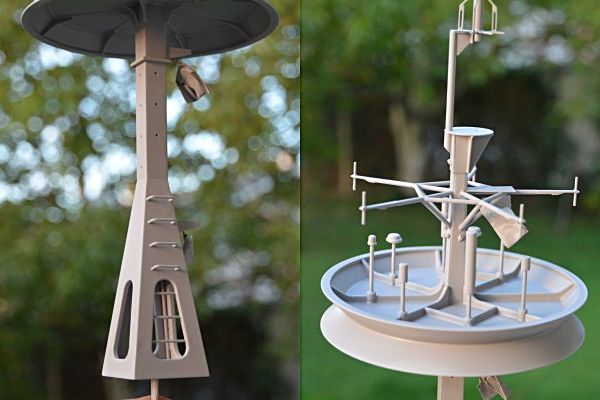

| 039 - Peinture
de tout le mât |
|

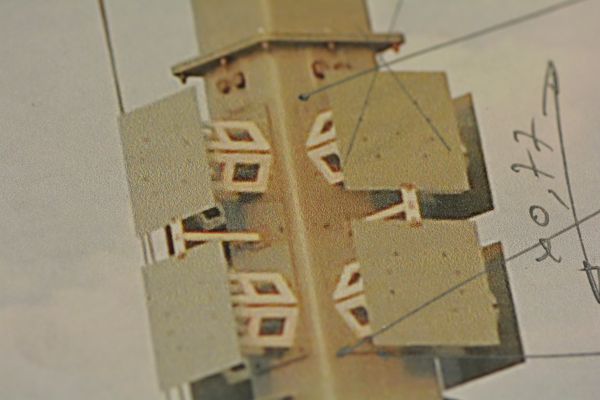

040 - Ce sont
des antennes |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

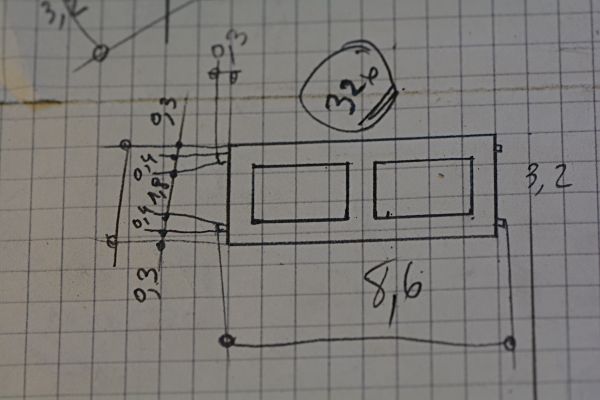

| 041 - Les
isolateurs sont très petits |
|

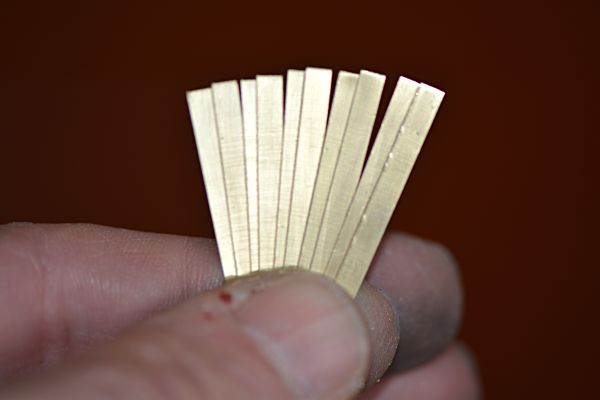

042 - Ils vont
être taillés dans la masse |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

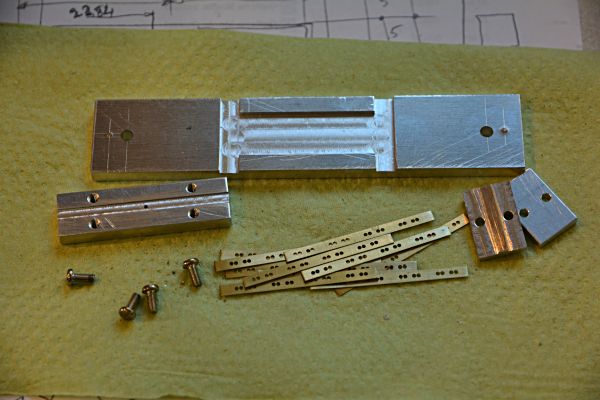

| 043 - Quelques
perçages ... |
|

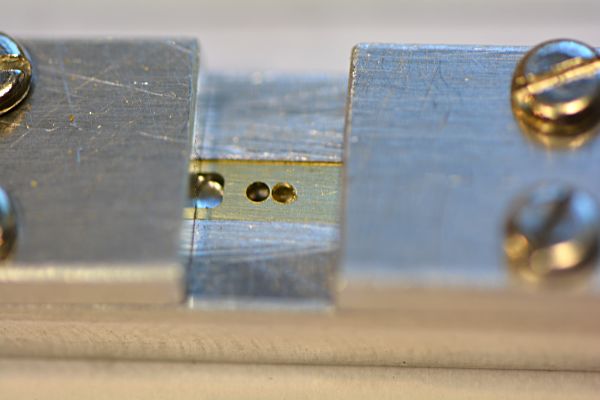

044 - ... puis
montage dans un gabarit ... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

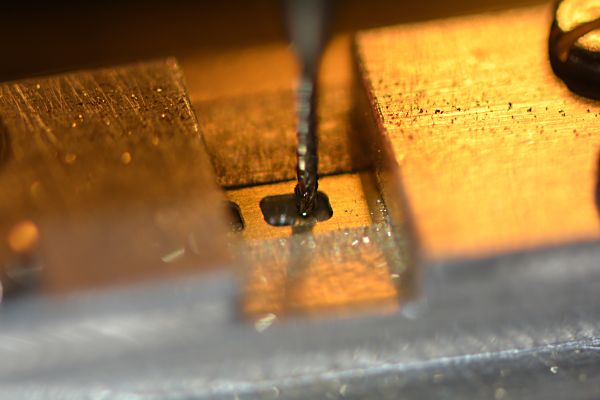

| 045 - ... un
petit coup de fraise (diamètre 1 mm) |
|

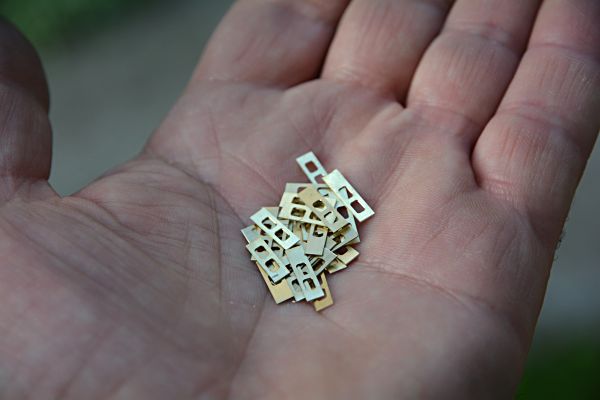

046 - Il faut
les mettre à longueur ... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

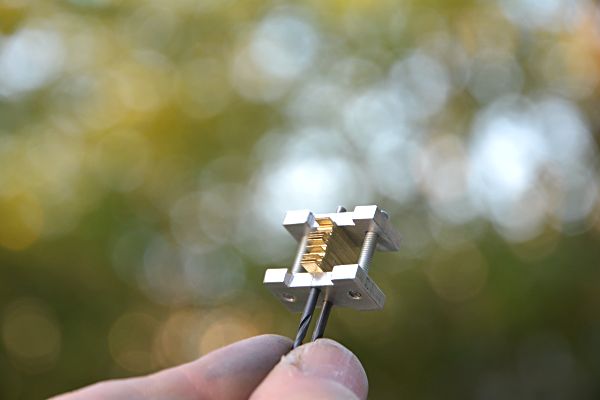

| 047 - ...
encore dans un gabarit ... |
|

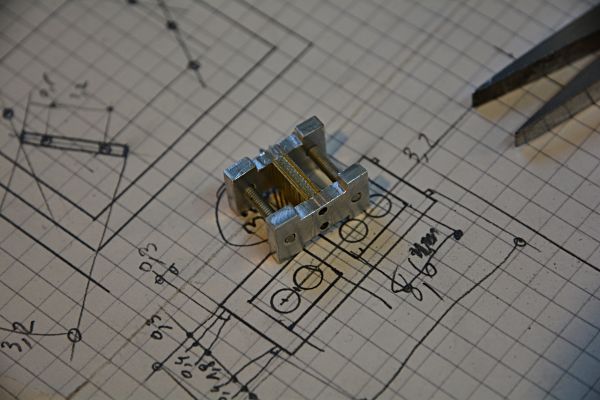

048 - C'est
terminé |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

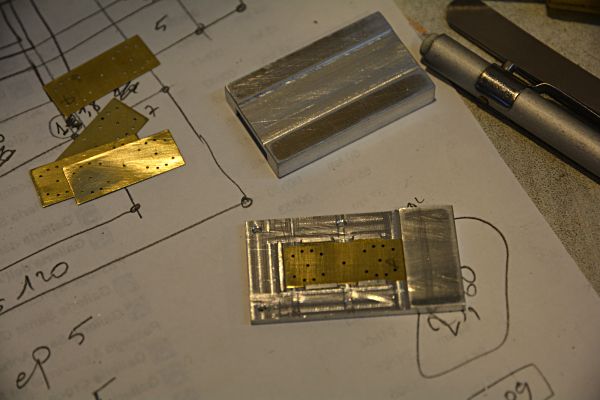

| 049 - Encore un
gabarit pour souder les isolateurs |
|

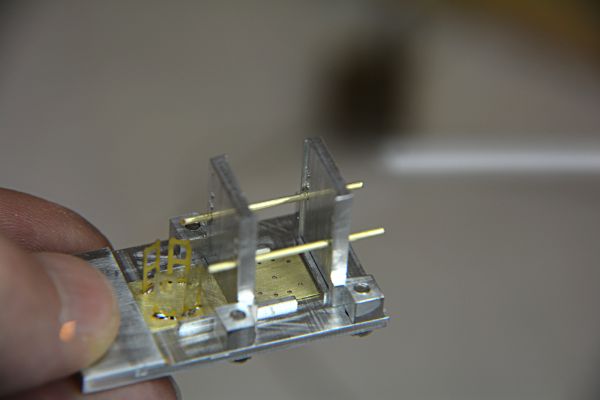

050 - Toujours
dans un gabarit. La précision est bonne |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

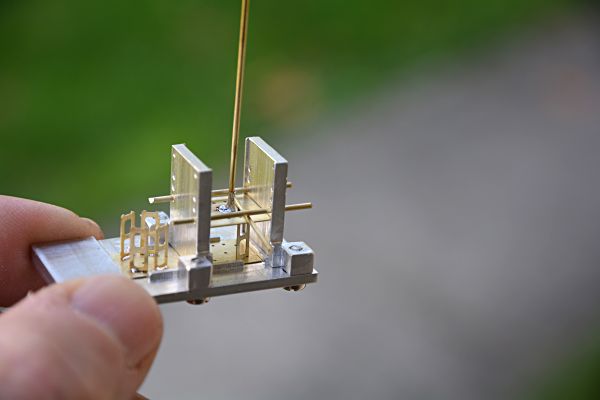

| 051 - Dans une
autre vue |
|

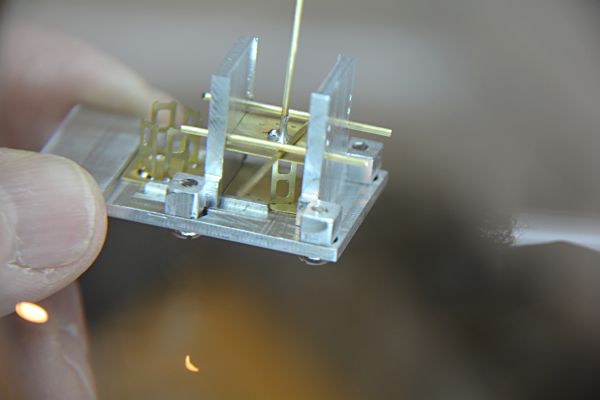

052 - Et de
plus près |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

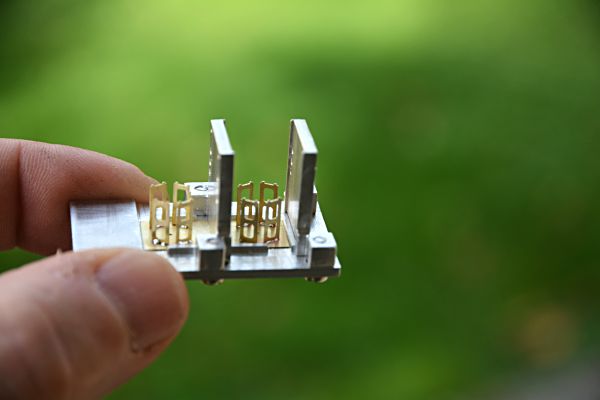

| 053 - La
soudure à main levée aurait été impossible |
|

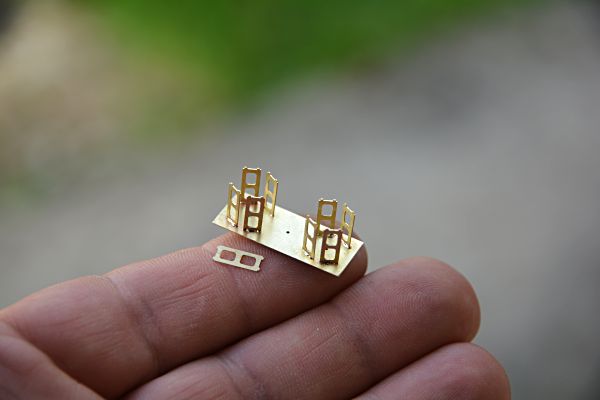

054 - Les
plaques de laiton ne mesurent que 0,4 mm d'épaisseur |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

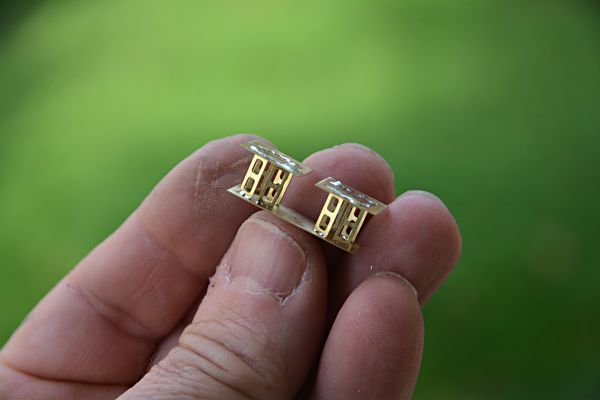

| 055 - Une
antenne terminée |
|

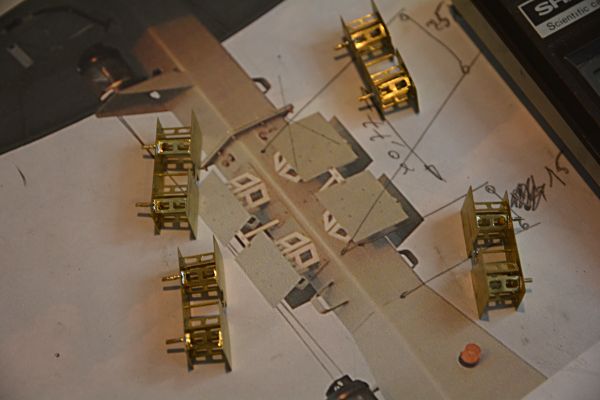

056 - Il suffit
de les peindre puis les coller en place |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |
