Le mât arrière - Un peu complexe " |
 - - - - -  |
| Sur l'arrière
des superstructures, un mât supporte la
signalisation en hauteur et un radar |
|
|
| |
|
|
| |
| Après en avoir
réalisé un premier, je décide de refaire ce
mât, plus conformément à la réalité |
|
|
| |
 |
|
 |

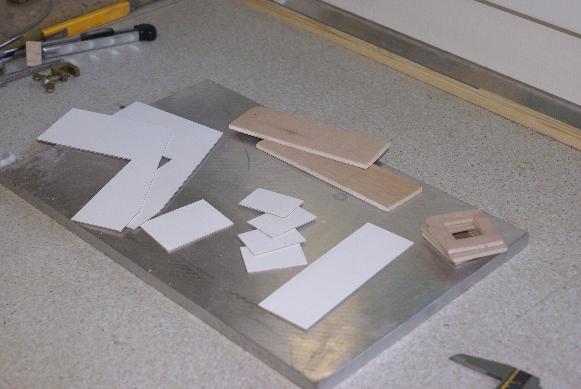

| 001 - Les
différentes pièces pour la base du mât |
|

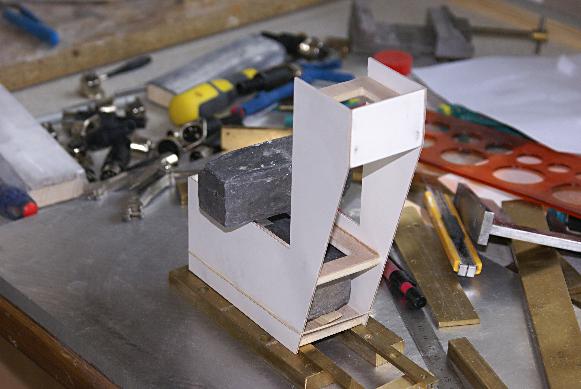

002 - Calage,
collage, .... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

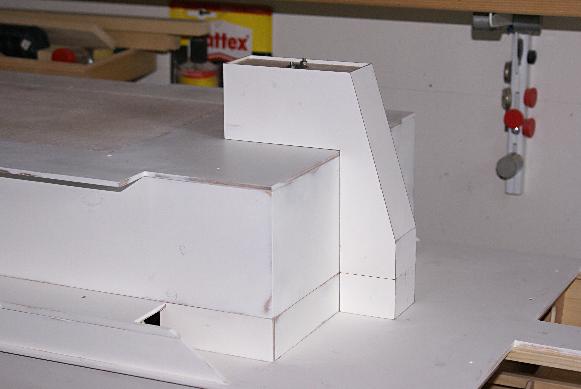

| 003 - Voici une
première partie (la plus simple) |
|

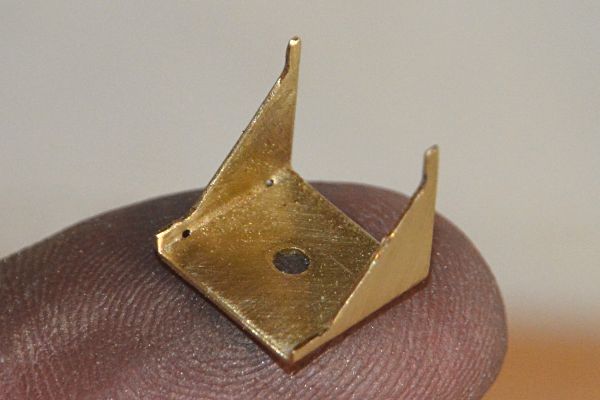

004 - Le
support de la caméra |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

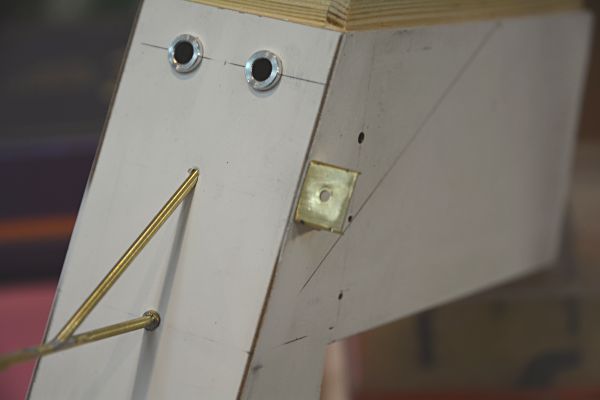

| 005 - Cette
partie est prête pour la peinture |
|

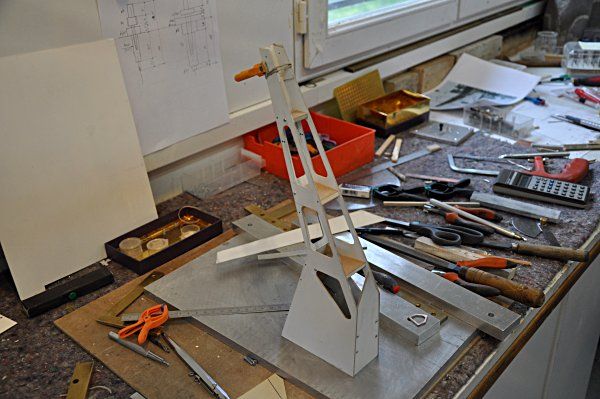

006 -
Assemblage du mât |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

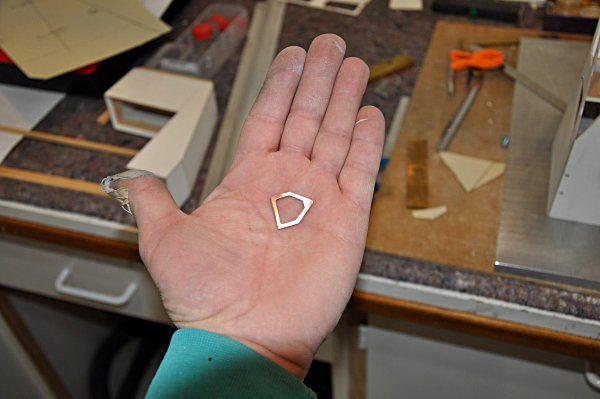

| 007 - En haut
de la structure (mon pouce a eu un "accident") |
|

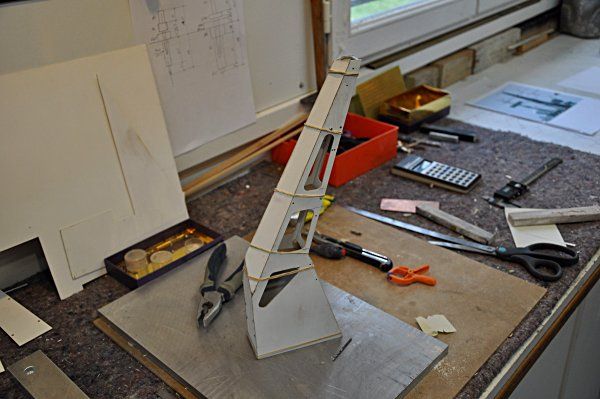

008 - Ca prend
forme mais c'est un peu complexe |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

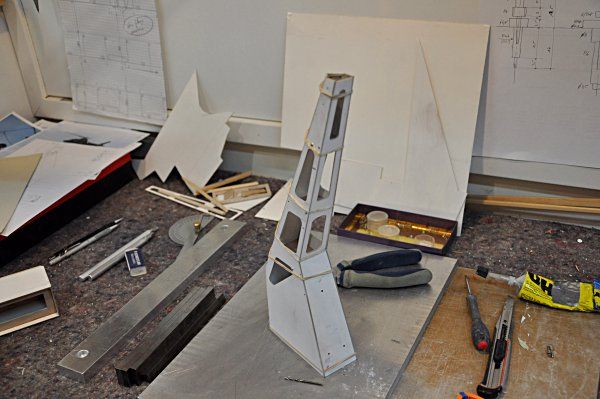

| 009 - Il y a de
nombreuses ouvertures ... |
|

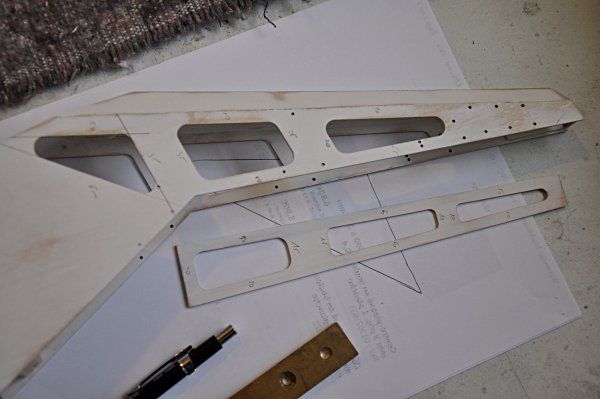

010 - ... je
décide de les renforcer, comme sur le vrai
bateau |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

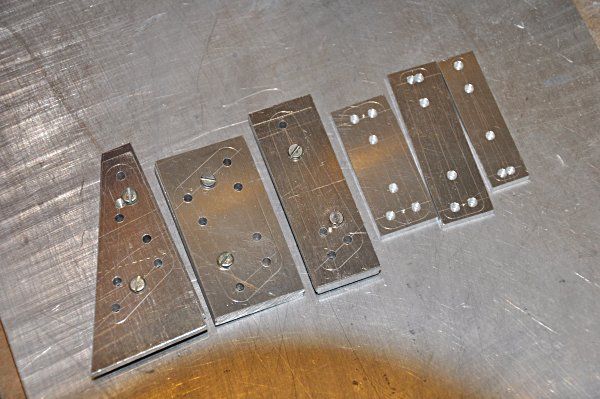

| 011 - Les 9
plaquettes d'aluminium épaisseur 2 mm |
|

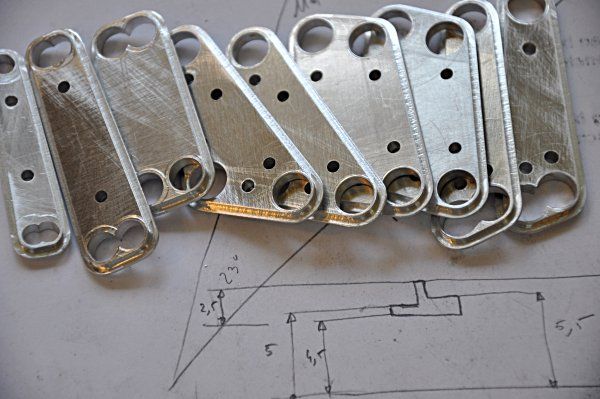

012 - Les bords
extérieurs sont détourés ... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

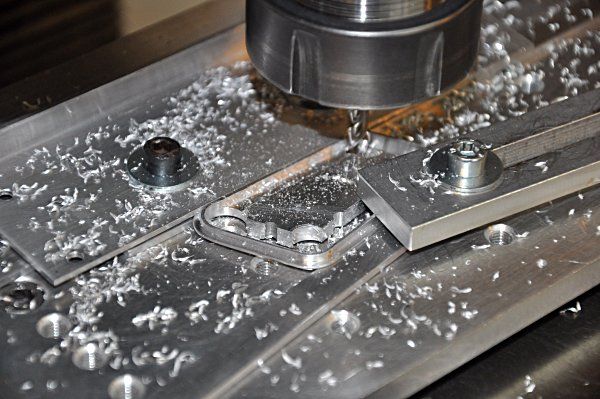

| 013 - ... puis
c'est au tour de l'intérieur |
|

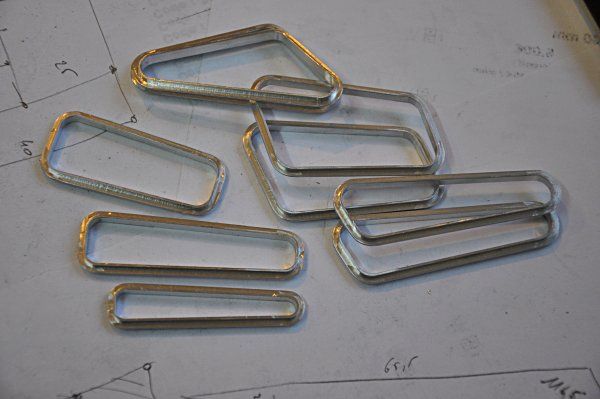

014 - L'ensemble
ne pèse que quelques grammes |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

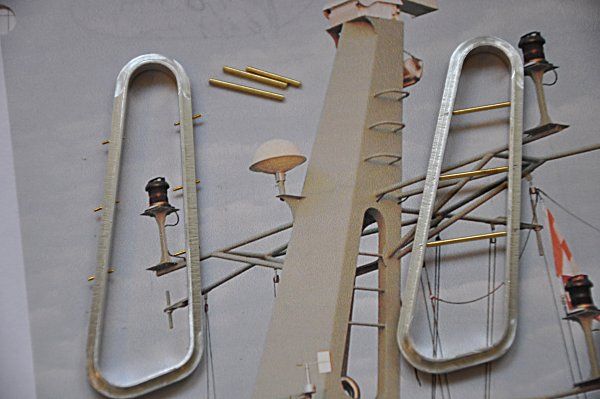

| 015 - Certains
cadres sont percés pour y installer des
échelons |
|

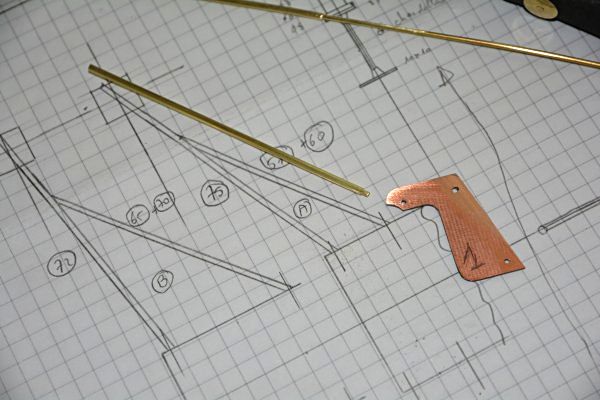

016 -
Préparation des supports de la mâture |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

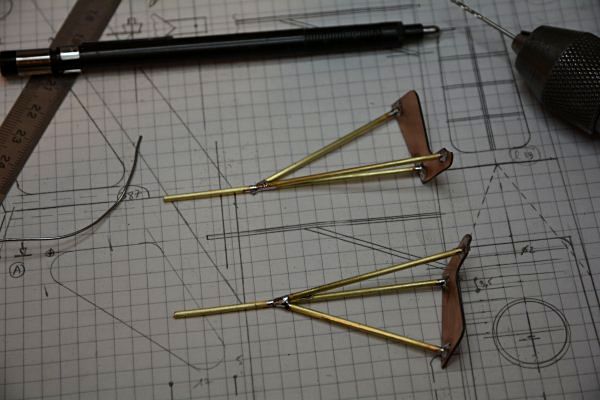

| 017 - Soudure
et finition des sous-ensembles |
|

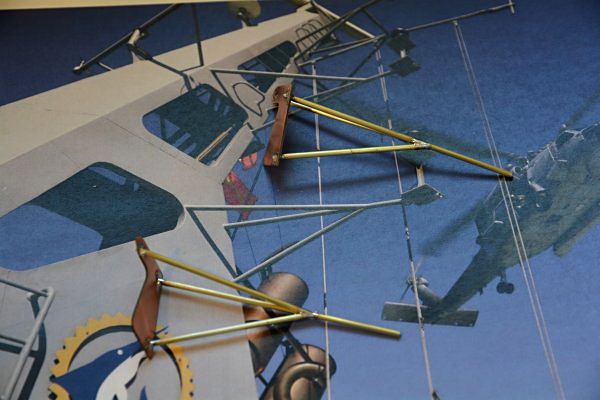

018 - Voilà à
quoi cela va ressembler |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

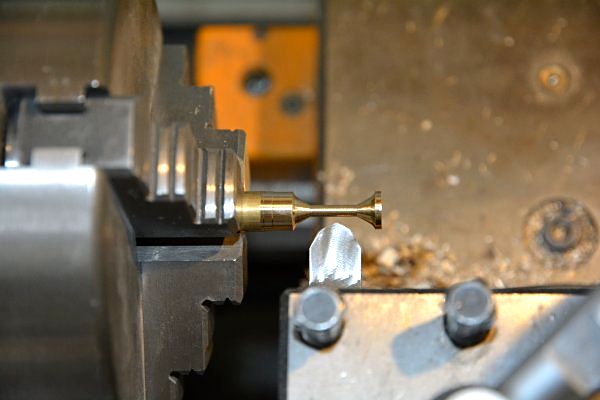

| 019 - Tournage
des 8 chandelles-supports des lanternes |
|

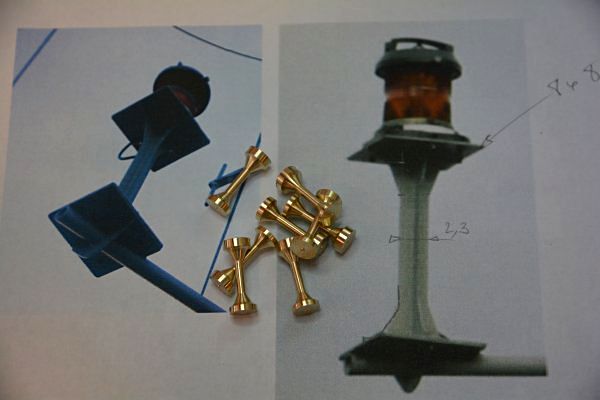

020 - Photos
des vrais |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

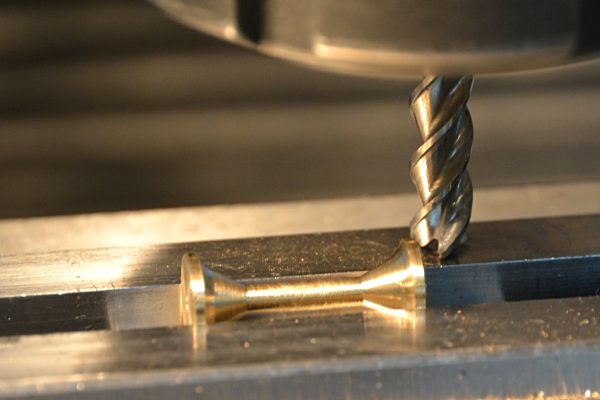

| 021 - Là, on
prend des risques ... |
|

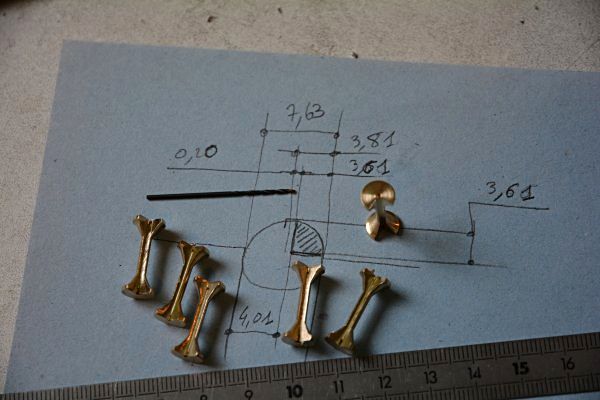

022 - ... il y
en a une qui a été endommagée |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

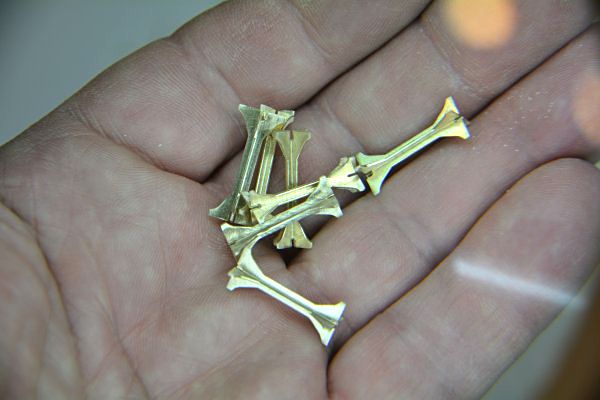

| 023 - Il n'en
fallait que six, elles sont sept |
|

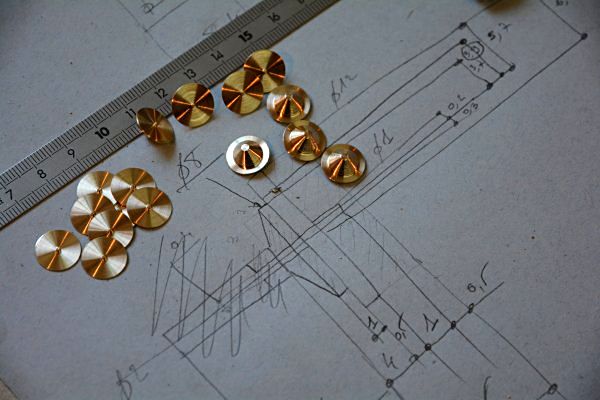

024 - Les bases
des supports |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

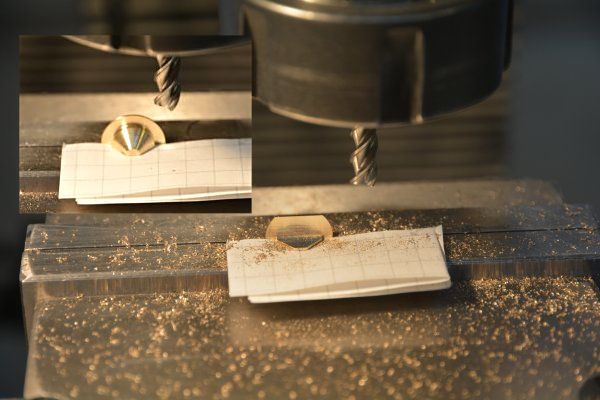

| 025 - Avant et
après un petit coup de fraise |
|

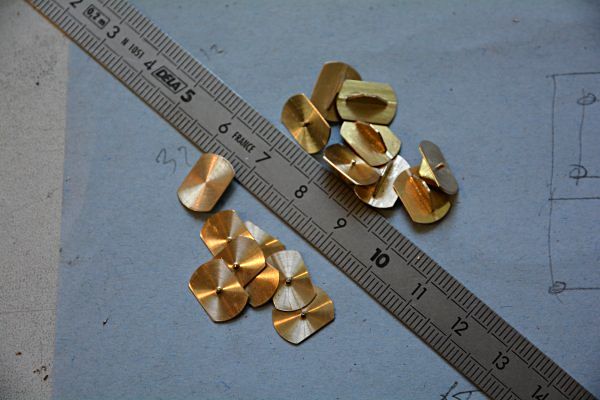

026 - Tout cela
n'est pas bien gros |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

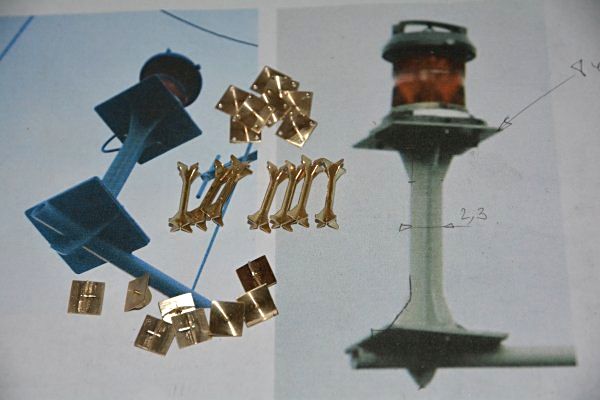

| 027 - Tout est
prêt pour le collage |
|

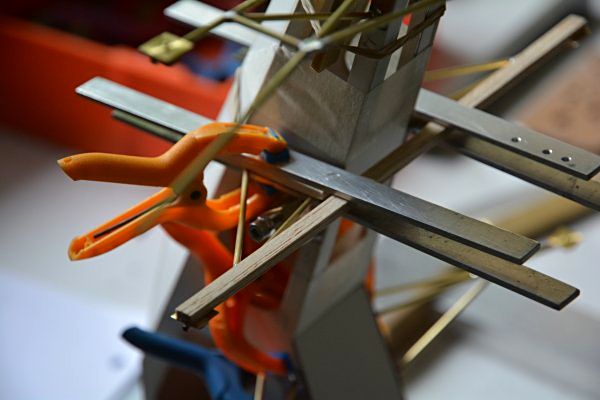

028 - Montage d'un
échaffaudage, vertical ou ... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

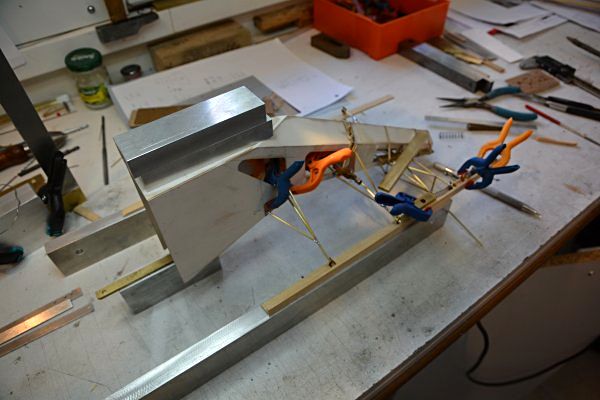

| 029 - ...
horizontal |
|

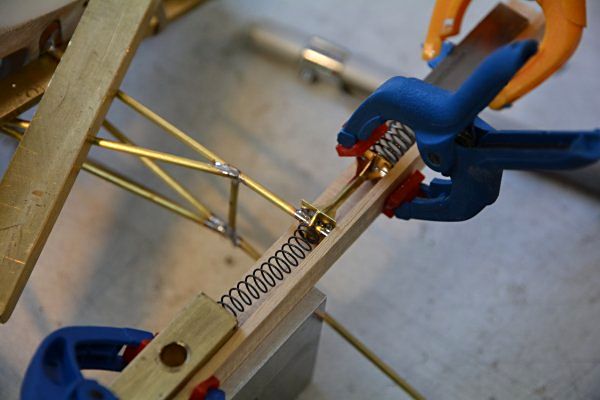

030 - Maintien
en position des chandelles |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

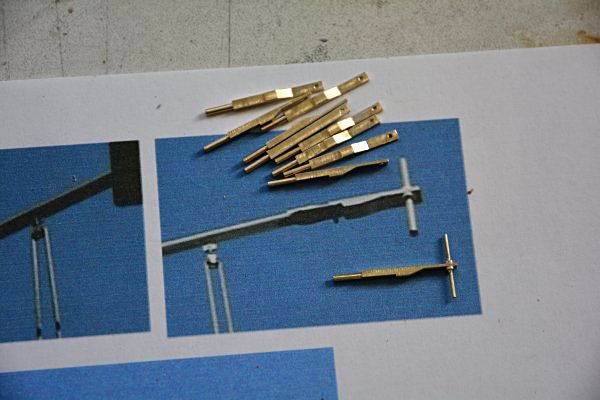

| 031 - Antennes
radio (je pense) |
|

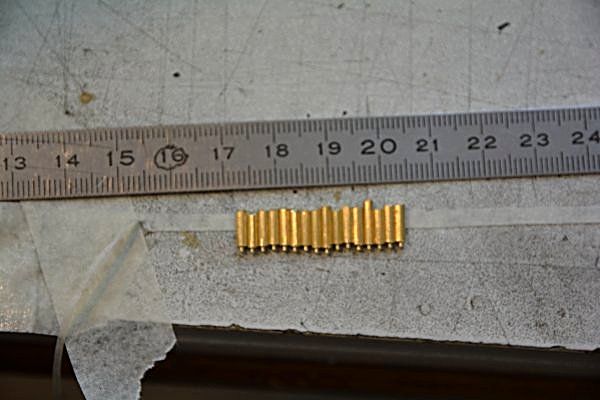

032 - Encore
des détails "énormes" |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

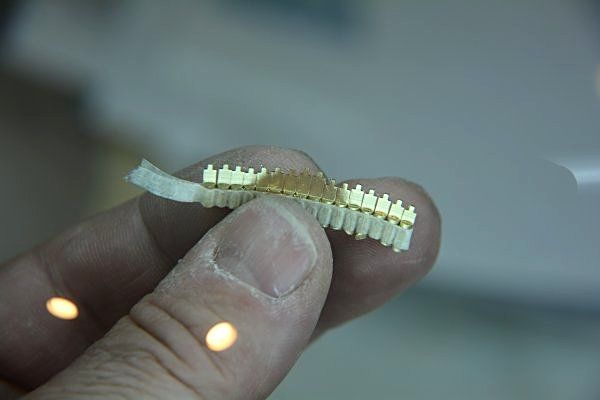

| 033 - Ce sont
des supports de poulies |
|

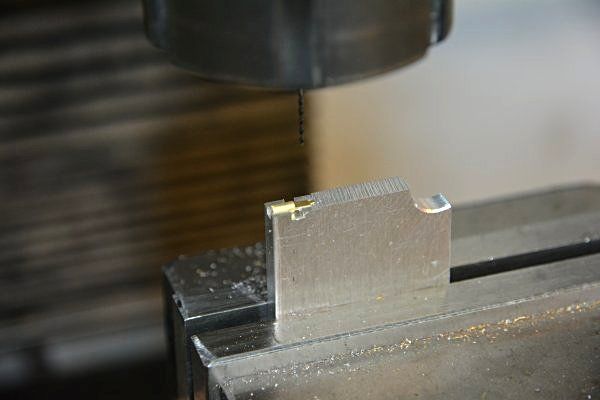

034 - Avec un
petit trou de 0,8 mm |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

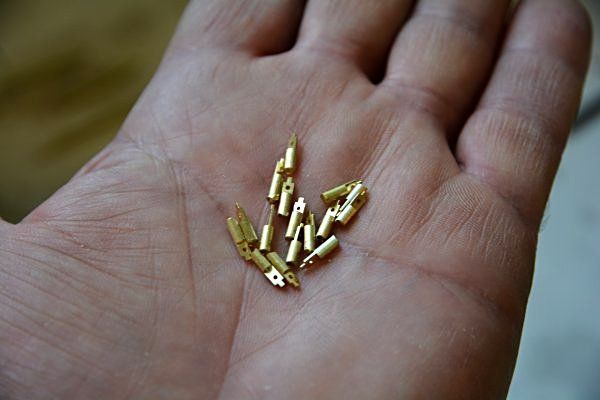

| 035 - Il faut
juste les souder en place |
|

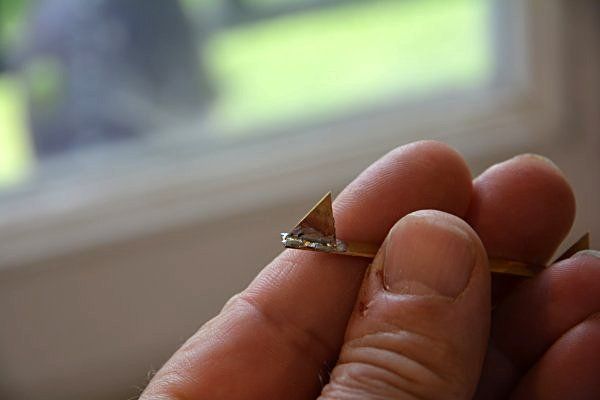

036 - Un petit
support |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

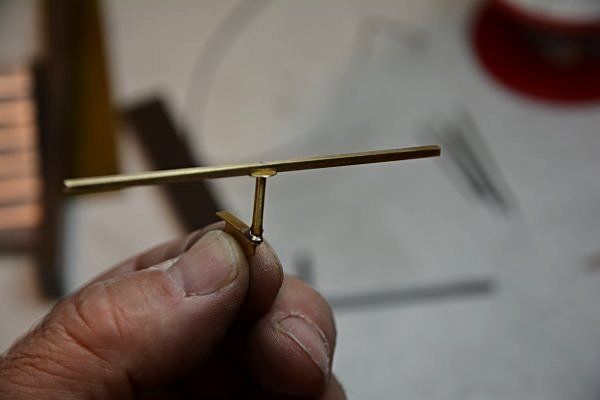

| 037 - Un autre
support d'antennes |
|

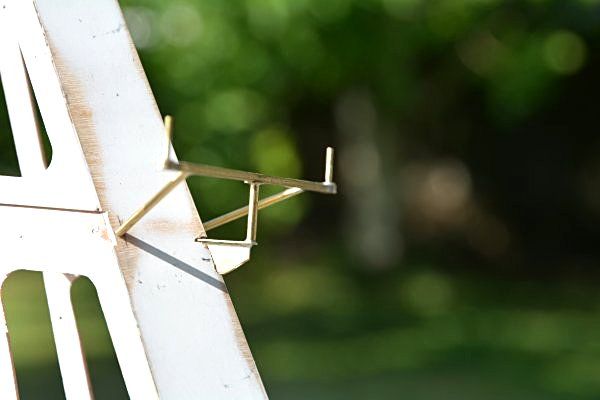

038 - Le voici
monté à l'avant du mât |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

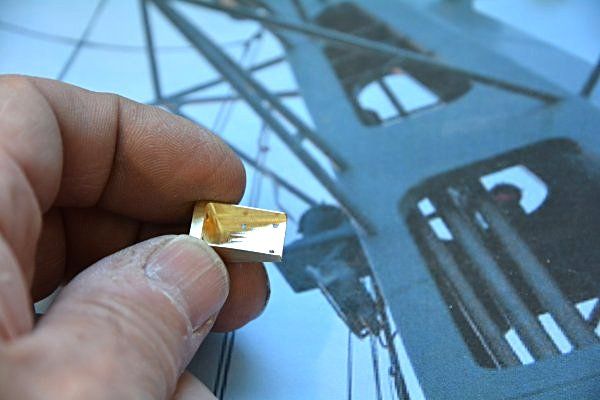

| 039 - Un
support de lanterne à l'arrière du mât |
|

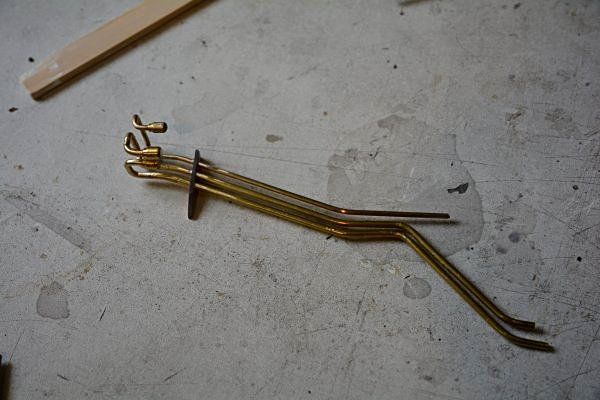

040 - Les
évents situés dans le mât |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

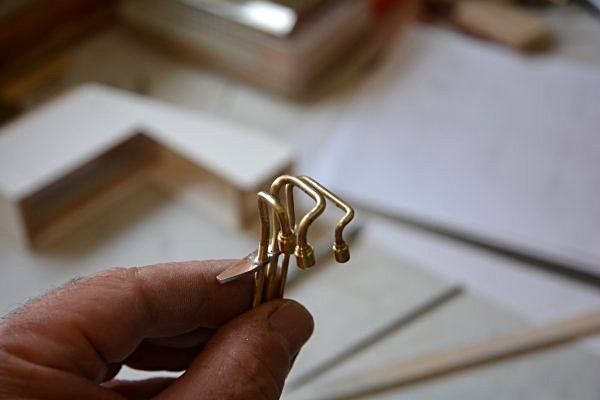

| 041 - Détails
des extrémités |
|

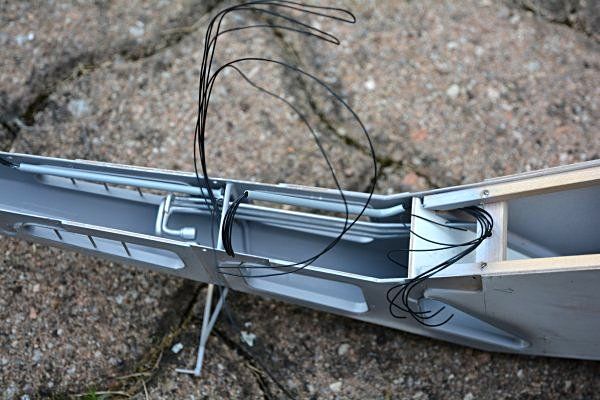

042 - Une fois
peints, ils sont mis en place dans le mât |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

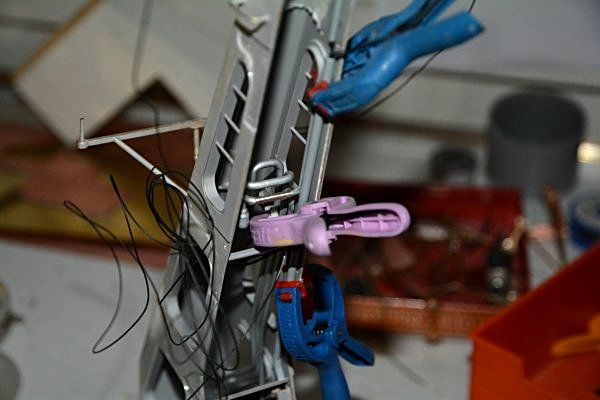

| 043 - Tous les
fils des lanternes sont mis en place |
|

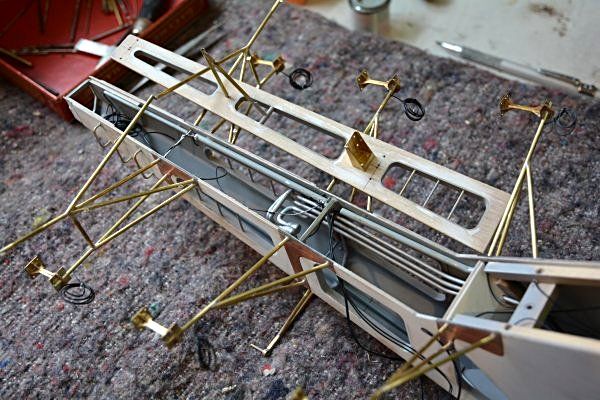

044 - L'arrière
du mât est collé définitivement ... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

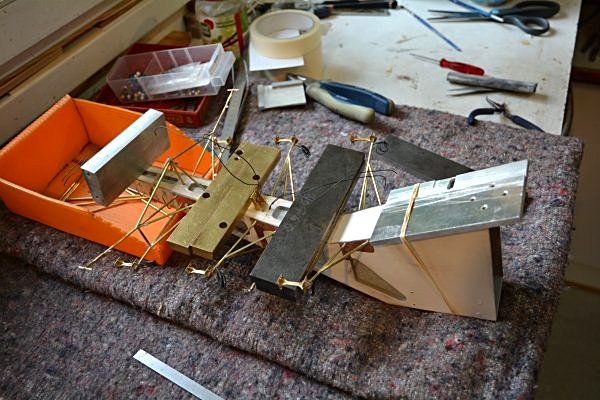

| 045 - ... et
maintenu en place avant peinture |
|

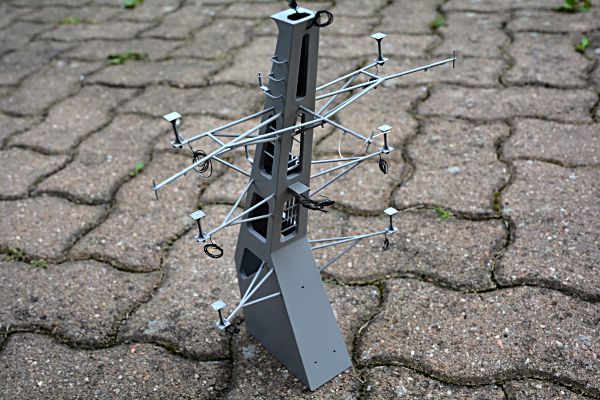

046 - Peinture
(tout ce qui a déjà été peint était
protégé) |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

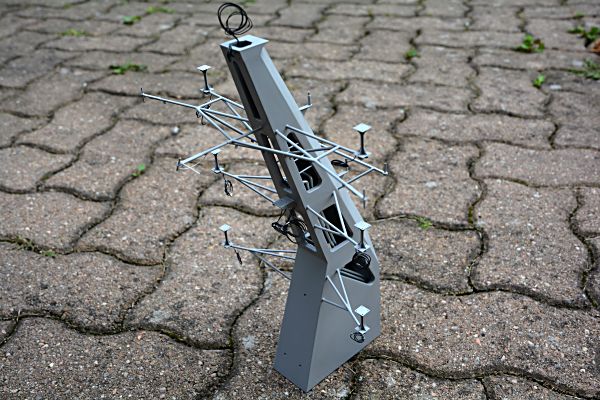

| 047 - Une autre
vue |
|

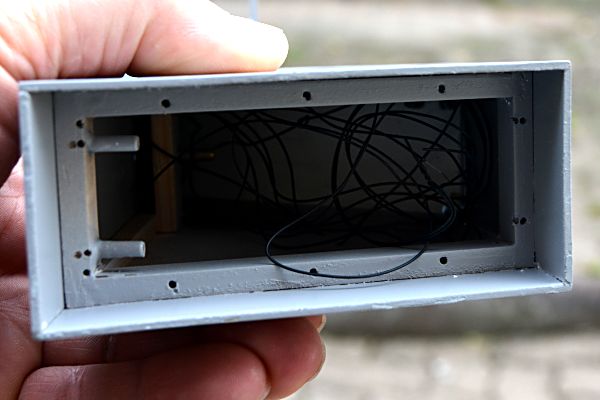

048 - En
dessous, il y aura des prises pour les connexions |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

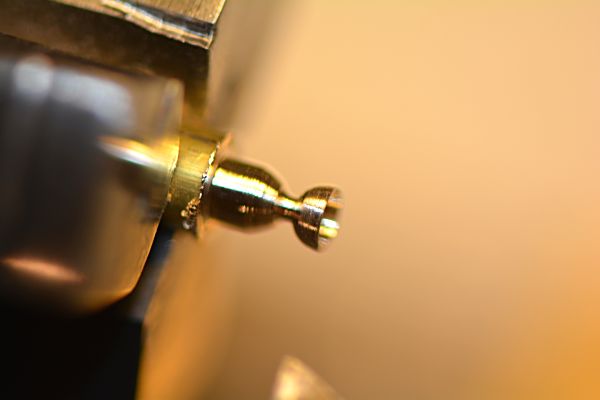

| 049 - Tournage
de trois petites coupoles |
|

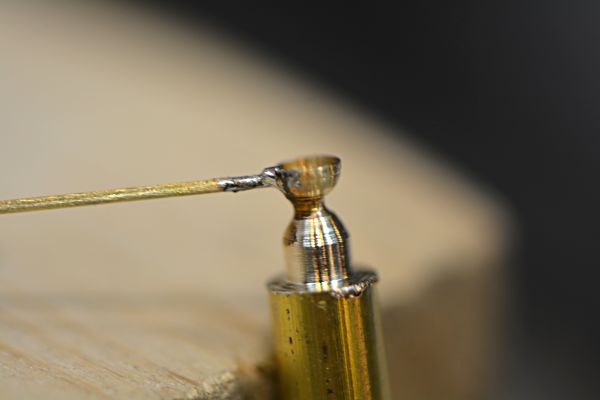

050 - La barre
mesure 0,8 mm de diamètre |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

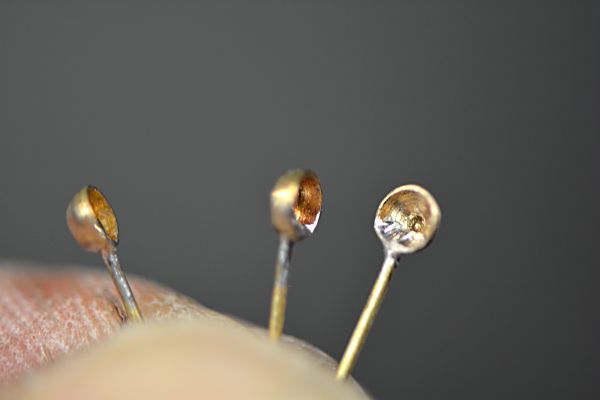

| 051 - Juste
après soudure |
|

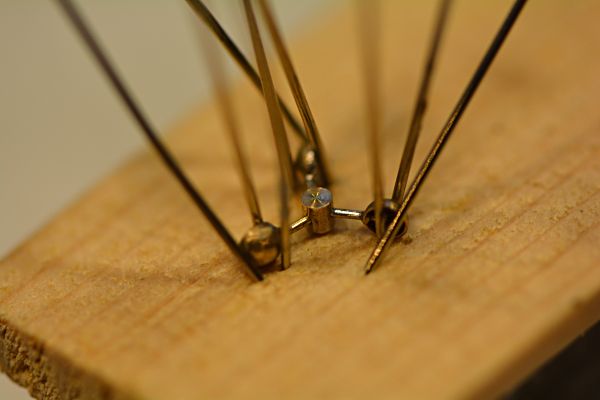

052 -
Assemblage sur un axe |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

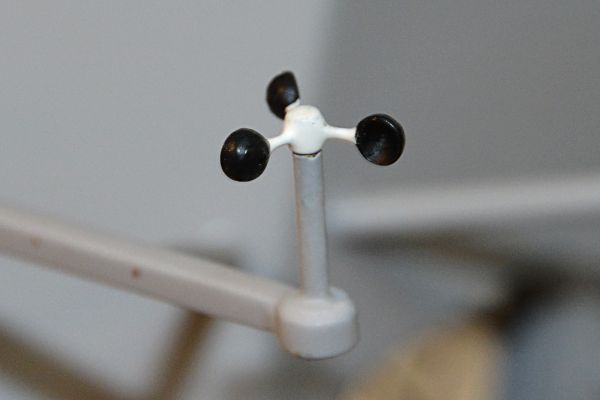

| 053 - Tiens un
anémomètre ! |
|
054 - Peinture
puis montage en place |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |
| 055 - Voici une
belle girouette |
|

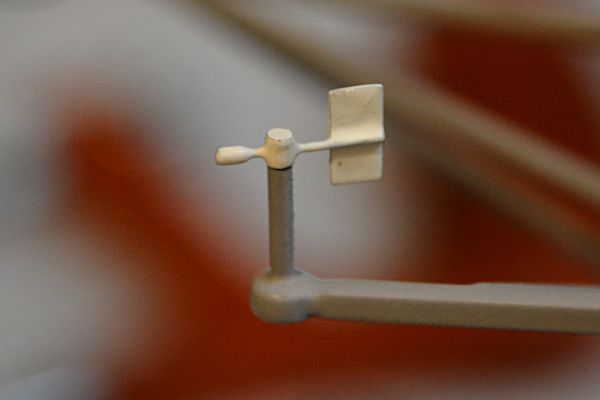

056 - Et tous
ces appareils tournent en fonction du vent |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

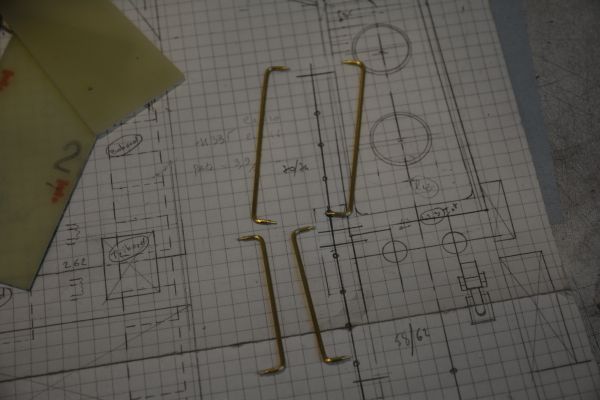

| 057 - Les
futures échelles du mât arrière |
|

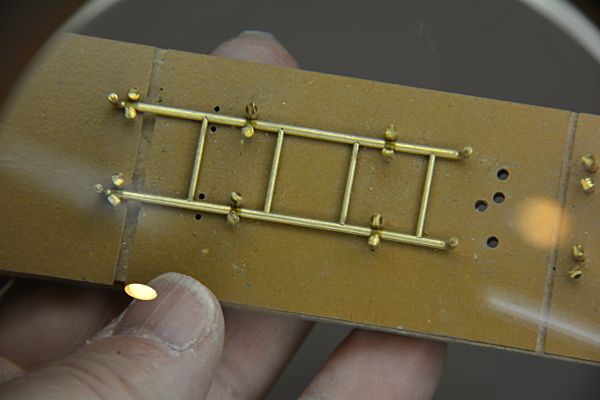

058 -
Assemblage sur un gabarit |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

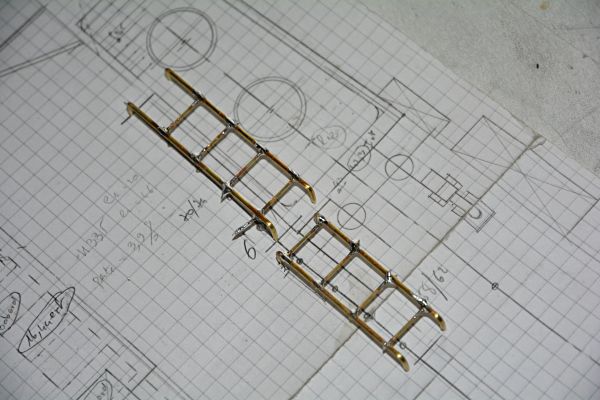

| 059 - Brutes de
soudage ... |
|

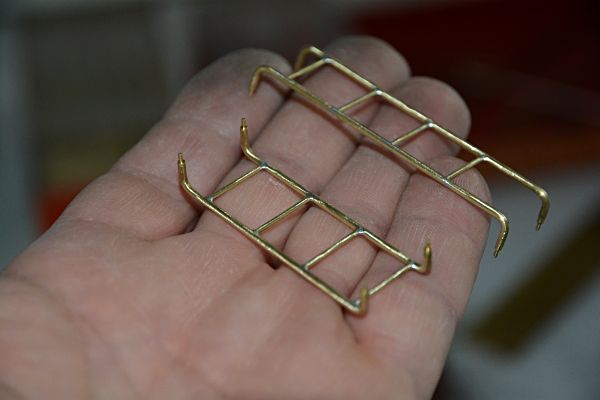

060 - ... et
finies |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

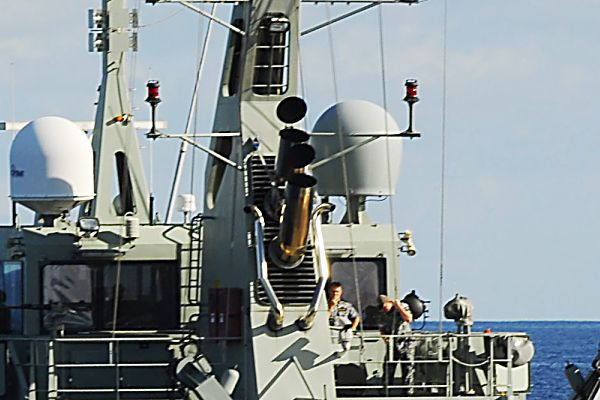

| 061 - Les
cheminées |
|

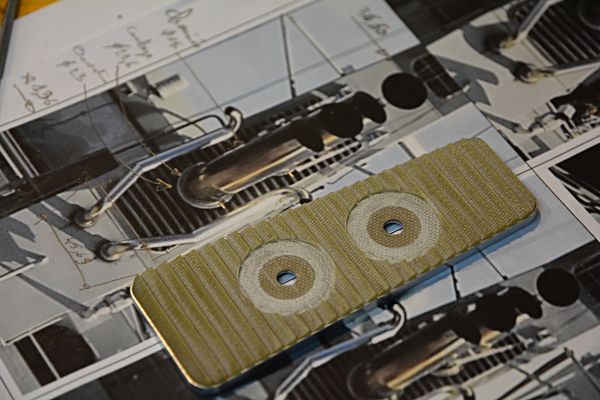

062 - Cette
partie semble être une grille d'aération |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

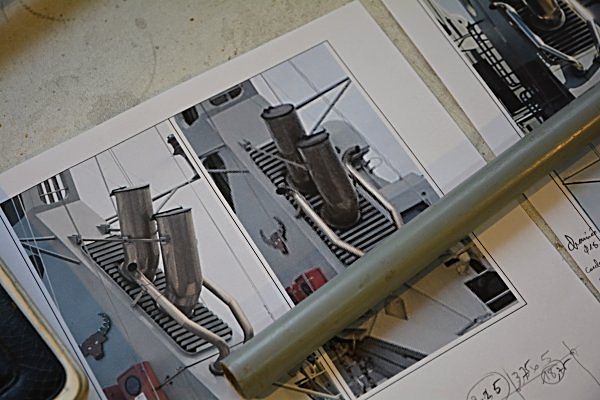

| 063 - D'autres
images et le tube PVC qui ... |
|

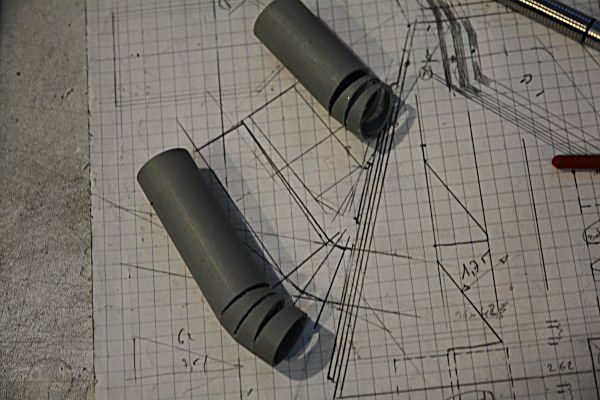

064 - ... va
être "plié" |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

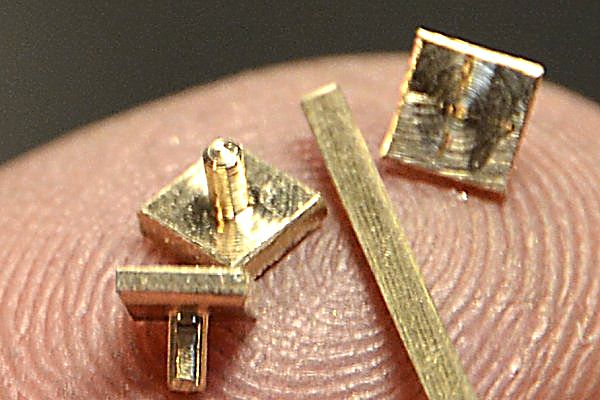

| 065 -
Différentes petites pièces pour les cheminées |
|

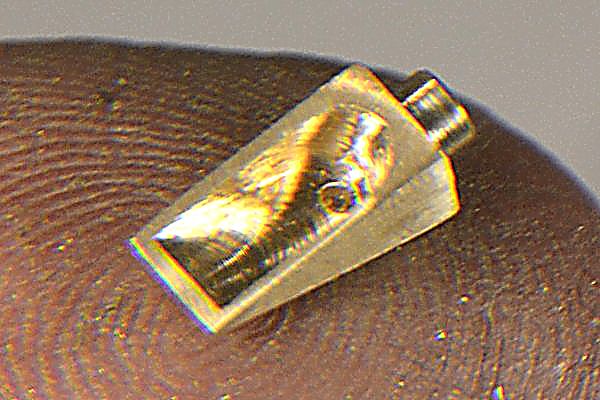

066 - Une des
attaches ... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

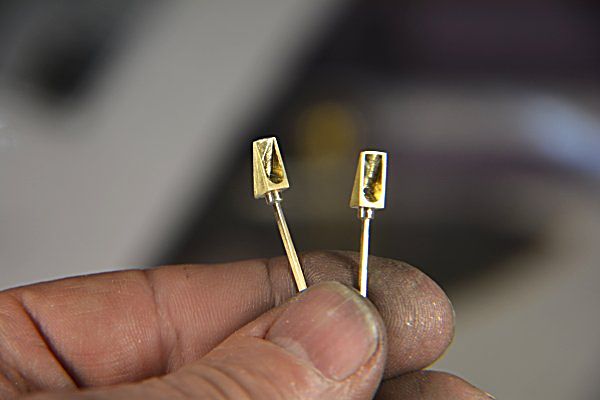

| 067 - ... avec
leurs barres d'attache |
|

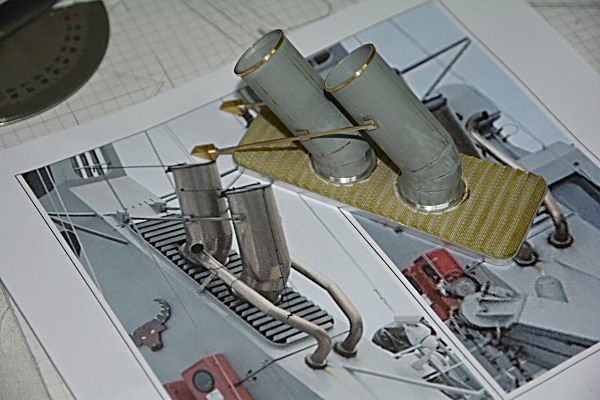

068 -
Comparaison avec une photo |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

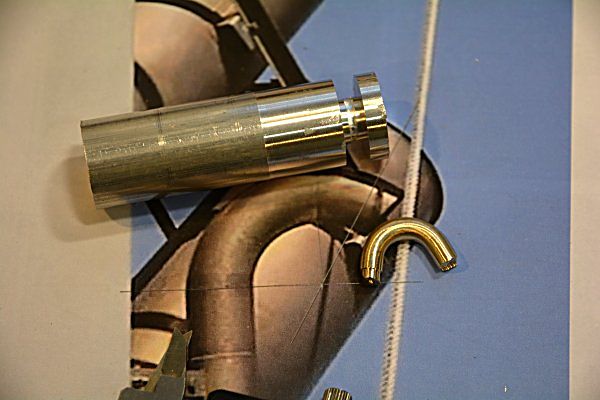

| 069 - Pliage
sur un gabarit au bon diamètre |
|

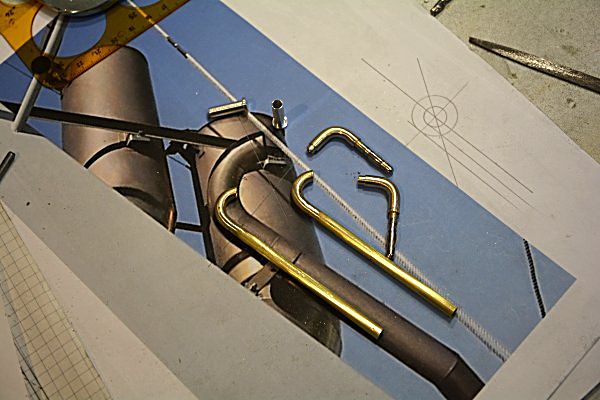

070 - Je pense
qu'il s'agit des échappements du groupe
électrogène |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

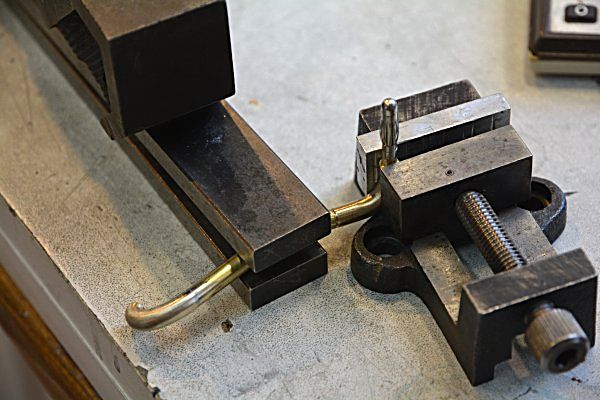

| 071 - J'ai
respecté au mieux les angles d'assemblage |
|

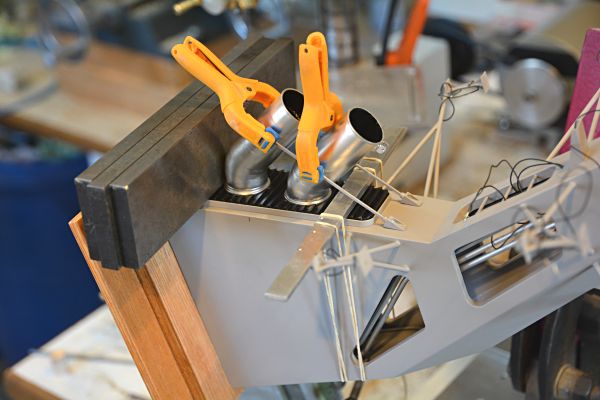

072 - Collage
des cheminées en place |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

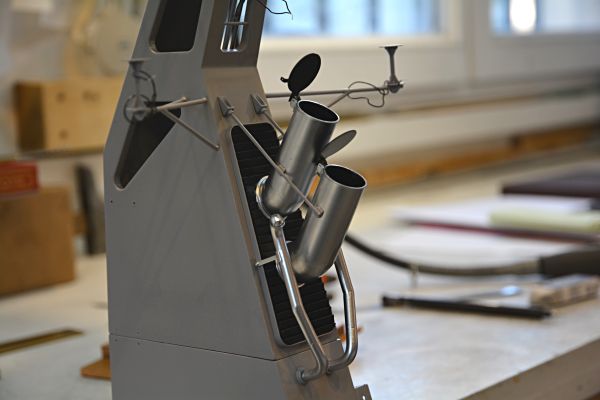

| 073 - C'est
assez réaliste |
|

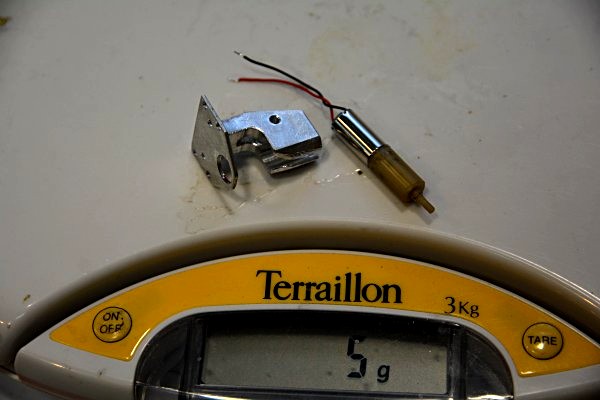

074 - Le
support et le motoréducteur du radar |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

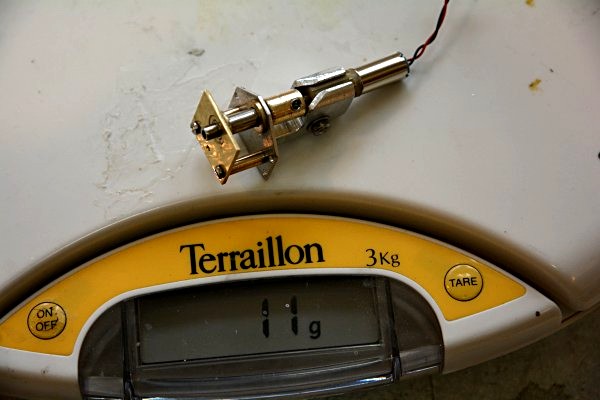

| 075 - Après
assemblage |
|

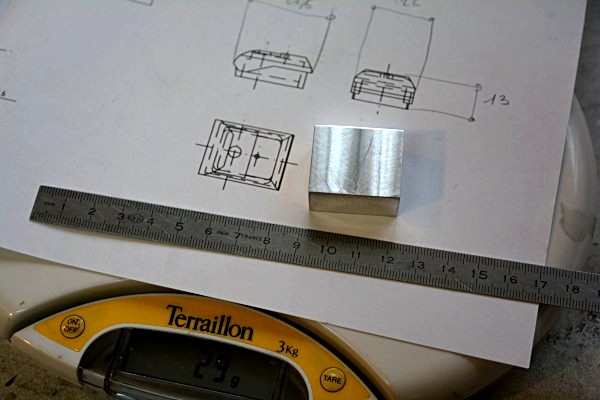

076 - La
fabrication du carter du radar |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

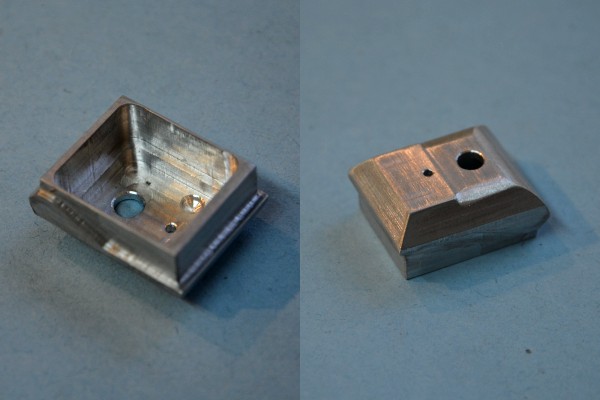

| 077 - Après
quelques heures ... |
|

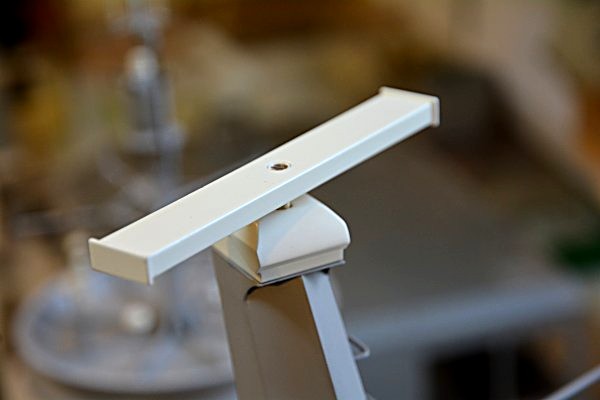

078 - ... on
obtient un joli carter tout en haut du mât |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |
