Les moyens de communication " |
 - - - - -  |
| Sur le dessus
de la passerelle, il y a deux radômes qui
contiennent probablement une antenne satellite et
un GPS |
|
|
| |
|
|
| |
| La structure de
base des deux radômes sera faite en balsa puis
recouverte de gel-coat avant d'être mise en
forme |
|
|
| |
 |
|
 |
| 001 -

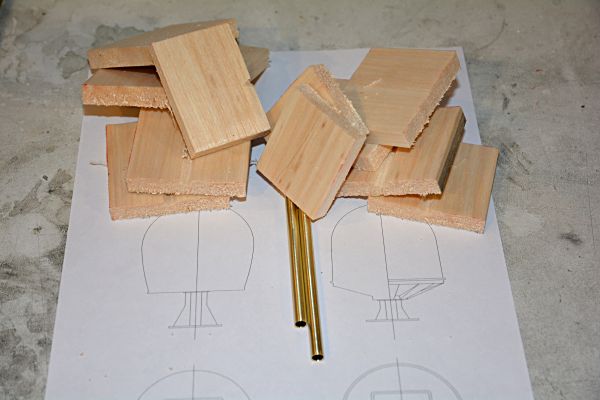

Plaquettes de balsa pour faire la structure de
base |
|

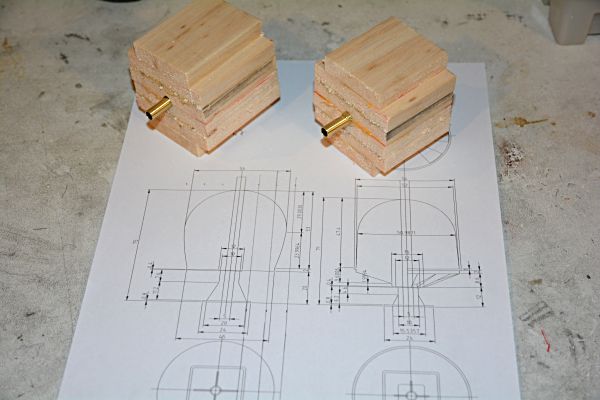

002 - Collage
autour de tubes de laiton |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

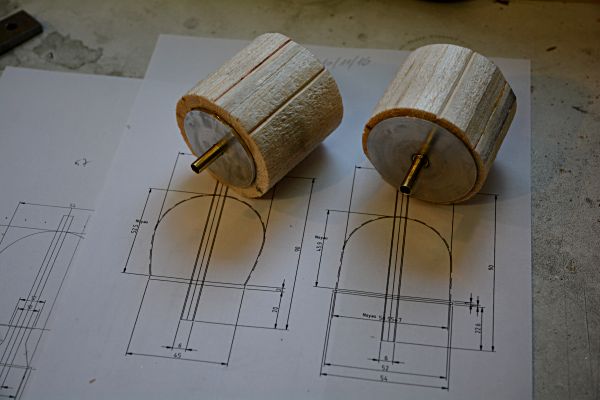

| 003 - Ebauche
grossière |
|

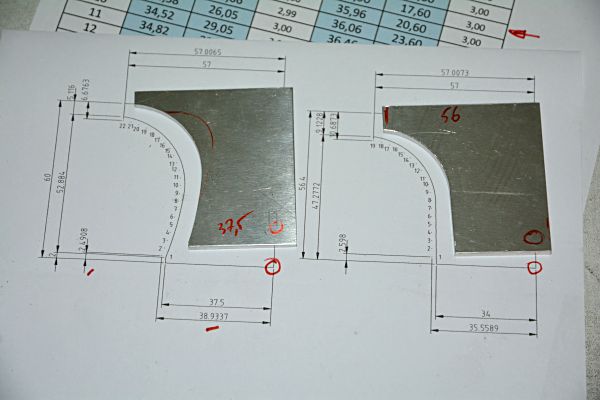

004 - Deux
gabarits des profils sont réalisés |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

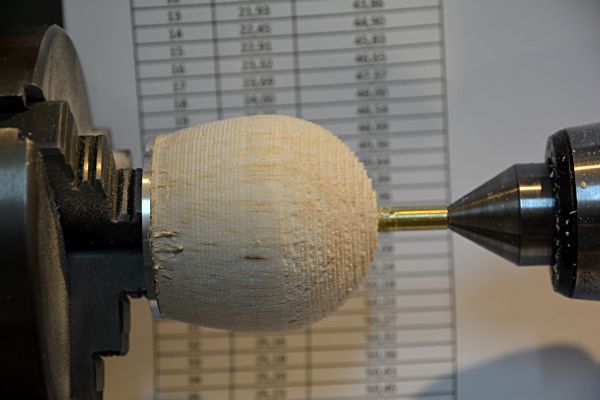

| 005 - Ebauche
des deux radômes |
|

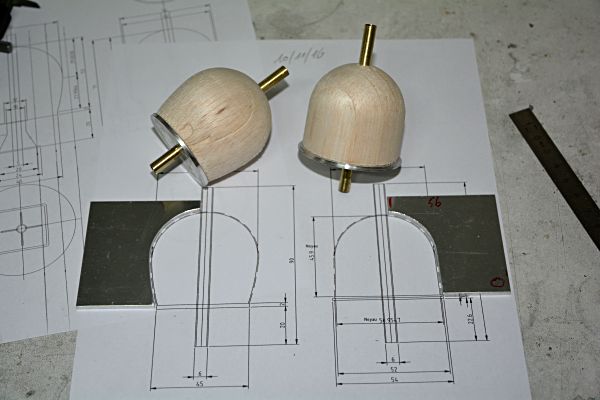

006 - Les
radômes sont légèrement plus petits que la
réalité |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

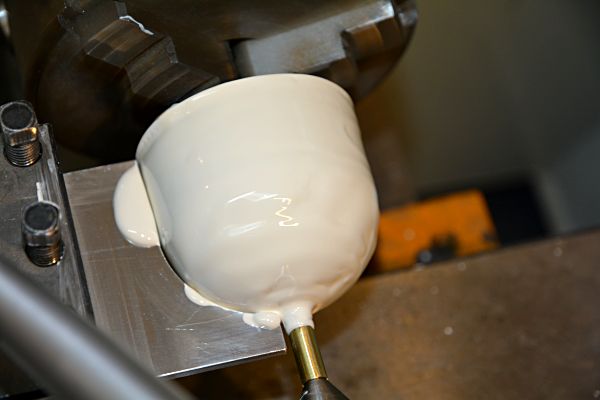

| 007 - Dépose
du gel-coat en tournant très lentement |
|

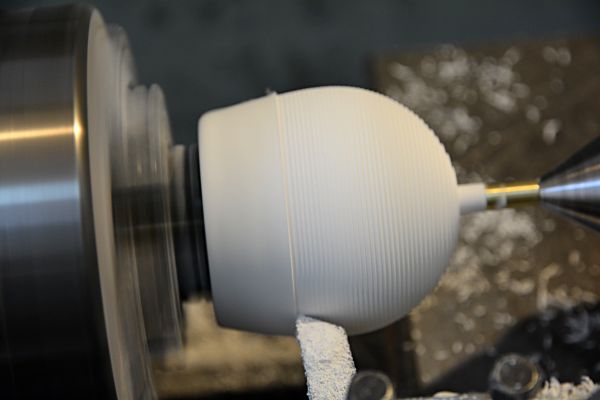

008 - Après
séchage, ébauche aux bons diamètres tous les
mm |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

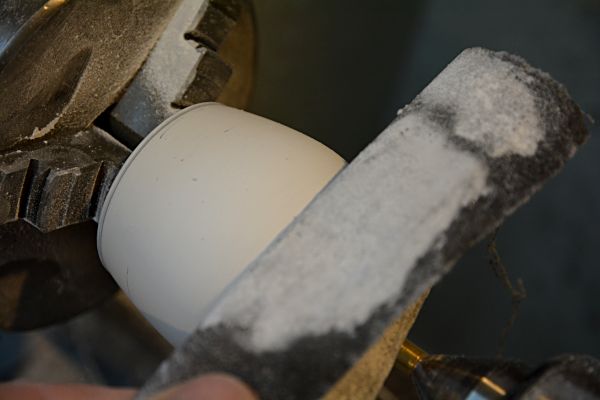

| 009 - Un coup
de papier de verre pour fignoler |
|
010 -
Préparation des pieds des deux radômes |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

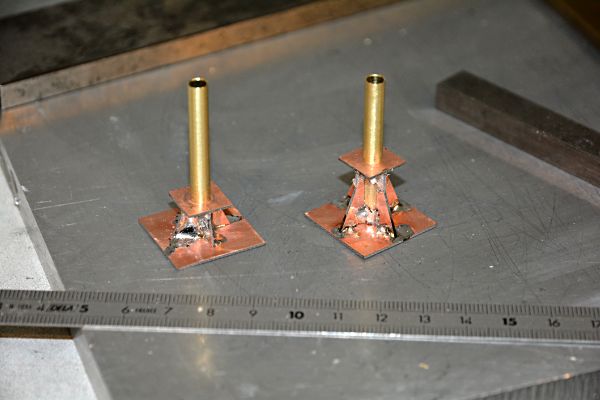

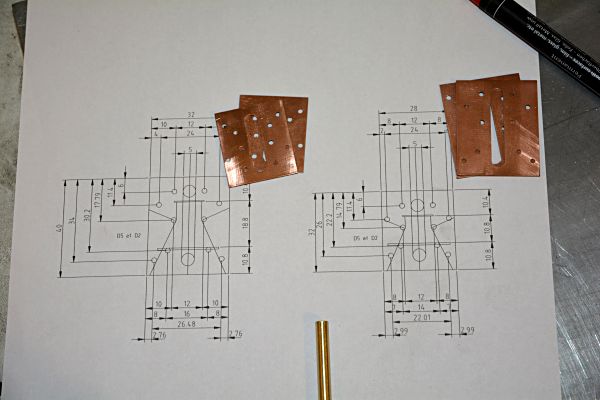

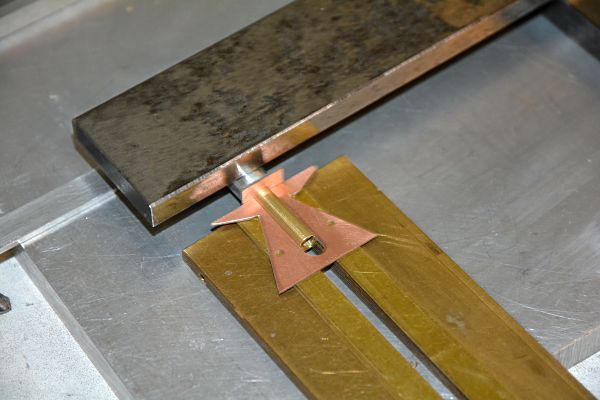

| 011 - Soudure
des différents éléments |
|
012 - Il n'y a
plus qu'à gratter, poncer, ... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

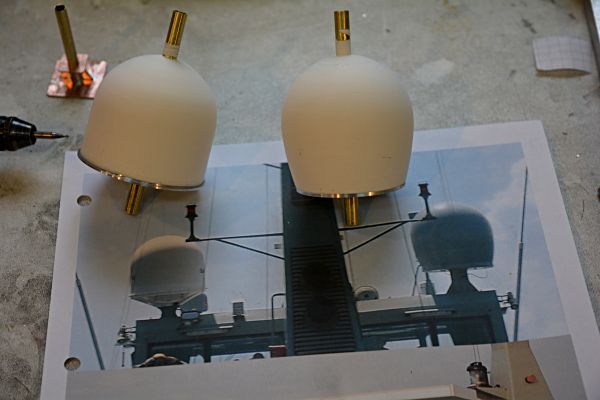

| 013 - Les
radômes et leurs grands frères |
|

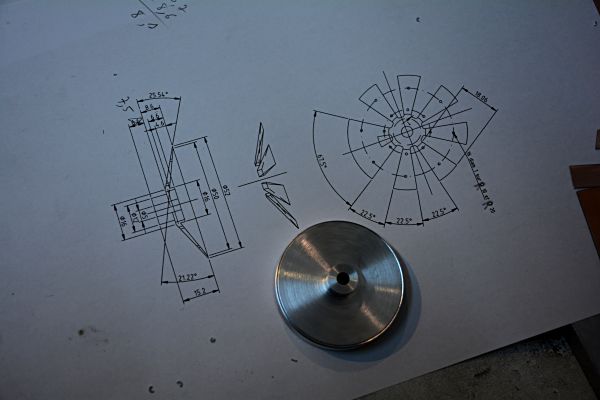

014 - Le
dessous d'un des radômes est un peu compliqué |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

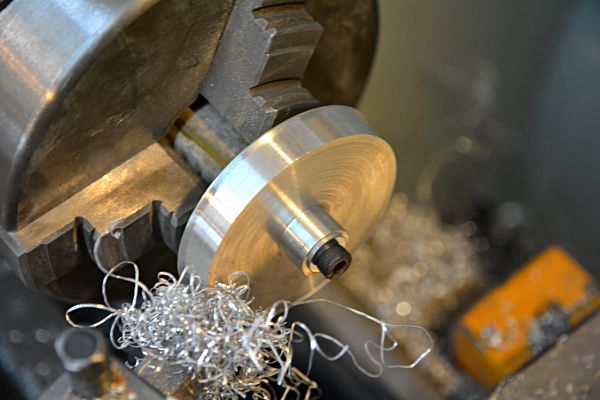

| 015 - On
démarre d'un cylindre ... |
|

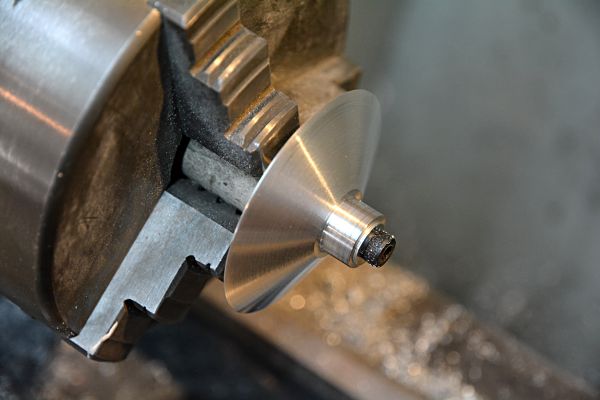

016 - ... qui
devient un cône |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

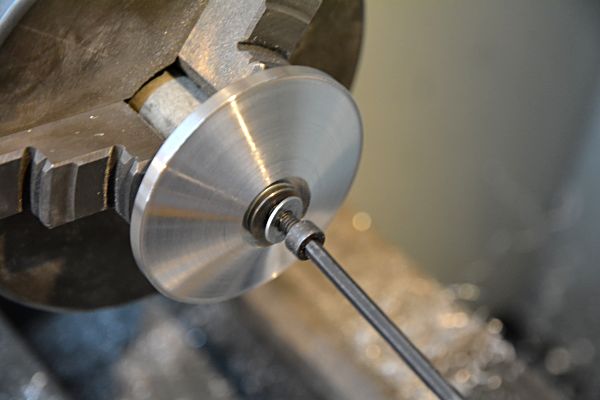

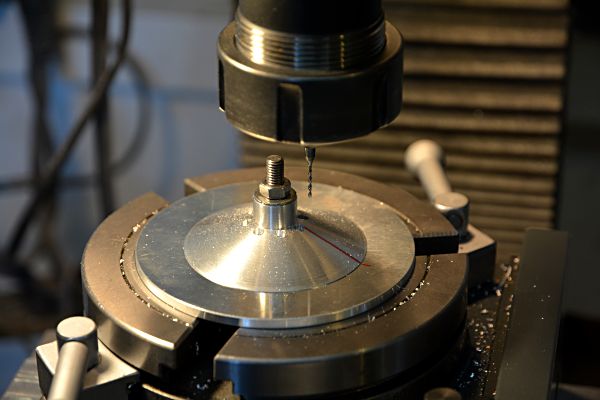

| 017 - Une autre
partie ... |
|
018 - ... sur
laquelle le cône est assemblé |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

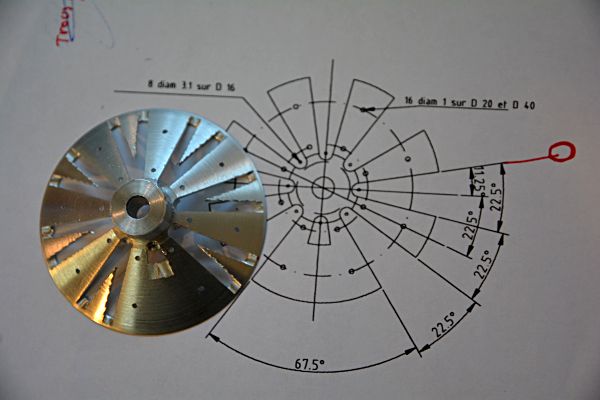

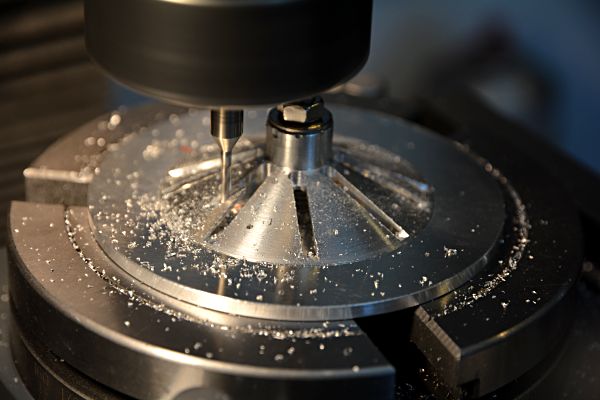

| 019 - Avec un
diviseur, on pratique quelques rainurages |
|

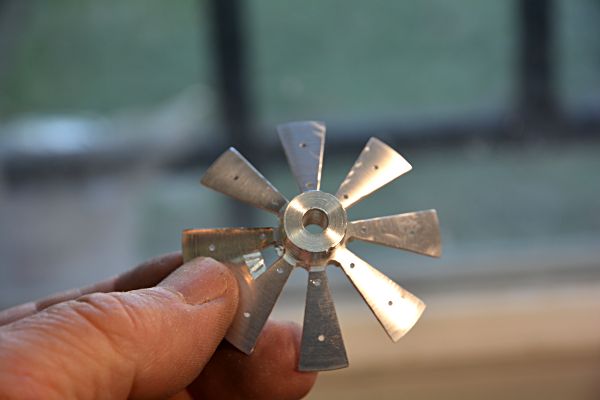

020 - De
nombreux trous y ont été percés, ... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

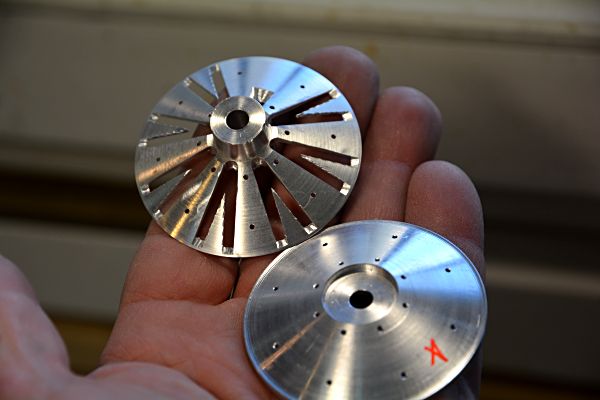

| 021 - ... ils
correspondent à ceux percés dans une autre
pièce |
|
022 - On
enlève tout ce qui gêne ... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

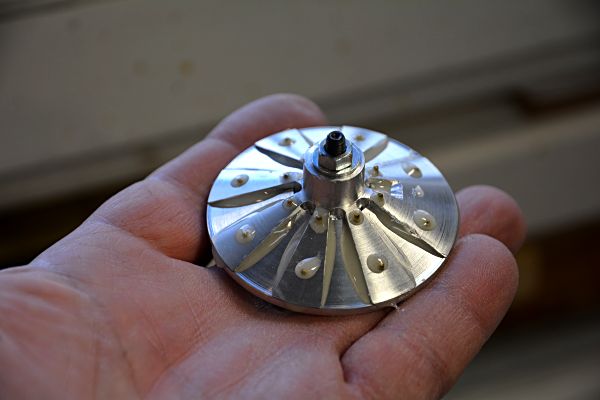

| 023 - ... et on
colle les deux éléments |
|

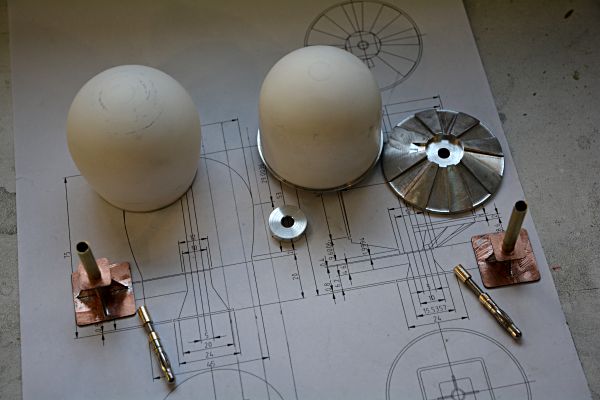

024 - Tous les
éléments avant assemblage |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

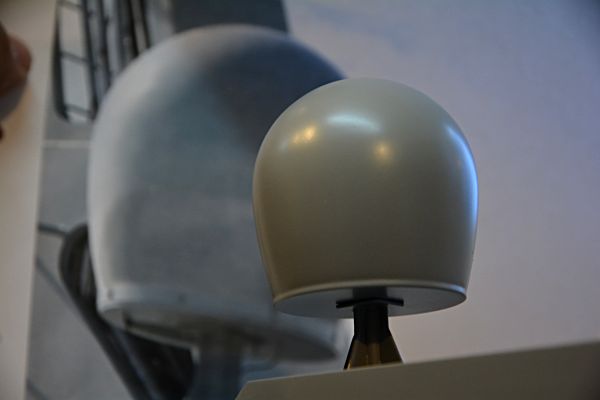

| 025 - L'un des
deux radômes ... |
|

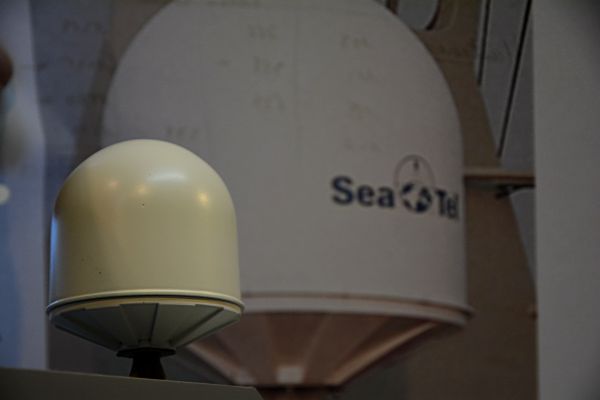

026 - ... et
son voisin |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |
