La conception de la coque " |
 - - - - -  |
| Après avoir
établi les formes et dimensions exactes de la
coque, je trace tous les couples à partir d'un
fichier Excel |
|
|
| |
|
|
| |
Pour construire
une si grande coque, il faut absolument un
chantier parfaitement plan et rigide.
Vue la grande longueur du bateau, la coque devra
être coupée en son centre. Le chantier devra,
lui-même être prévu pour un démontage en son
milieu, à l'applomb de la coupe de la coque |
|
|
| |
 |
|
 |

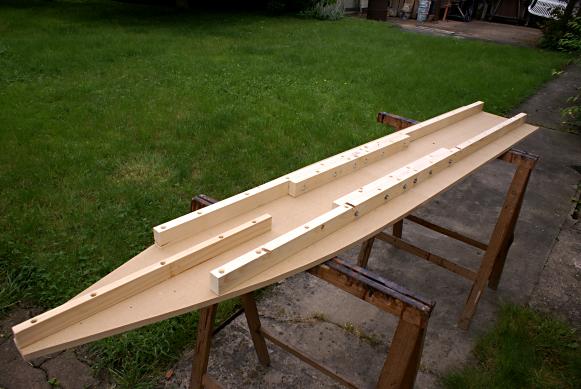

| 001 - Le
chantier, à l'envers, avec les renforts |
|

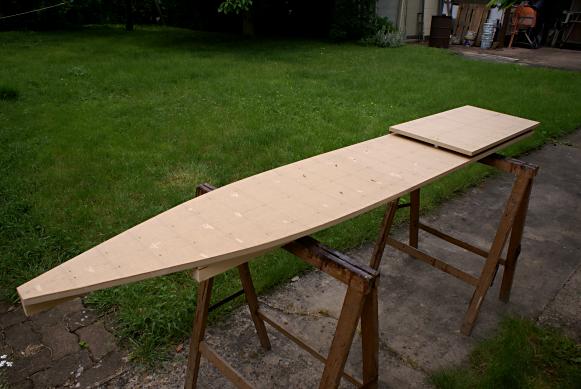

002 - Cette
fois, dans le bon sens |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

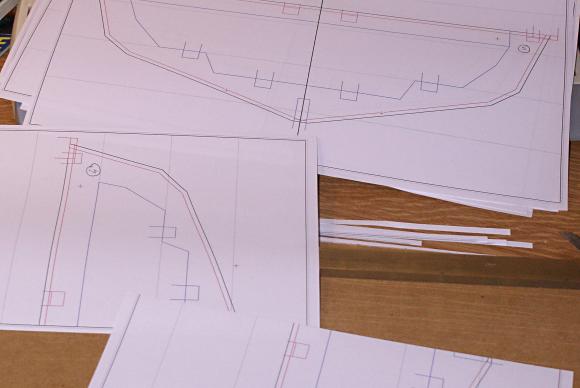

| 003 - Les
tracés des couples sont collés sur du
contreplaqué ... |
|

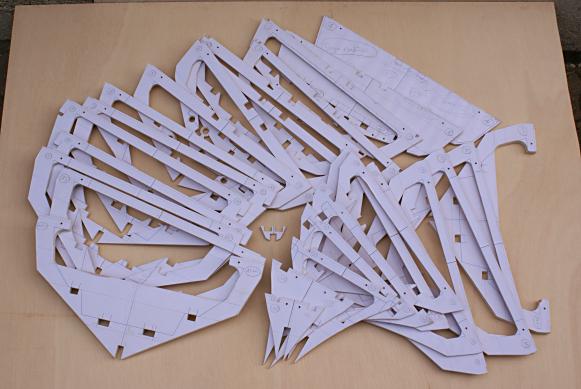

004 - ... puis
découpés à la scie à chantourner |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

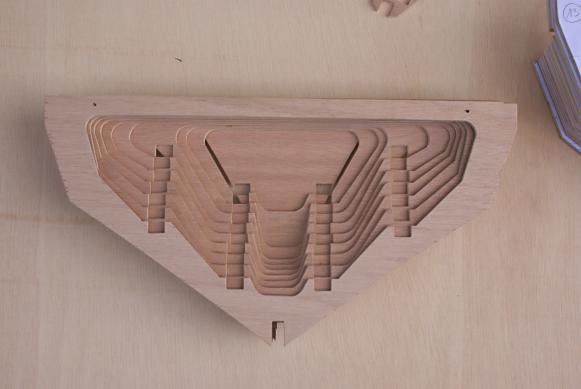

| 005 - Les
couples, vue vers l'avant |
|

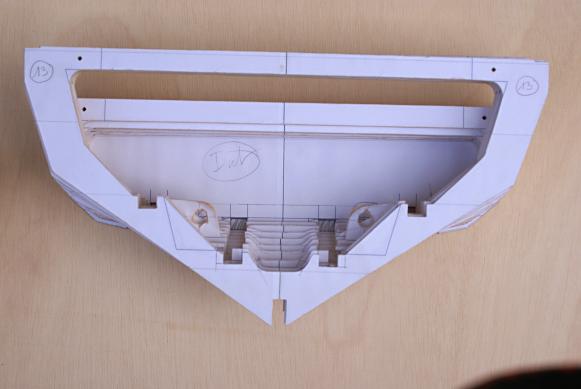

006 - Les
autres couples, vue vers l'arrière |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

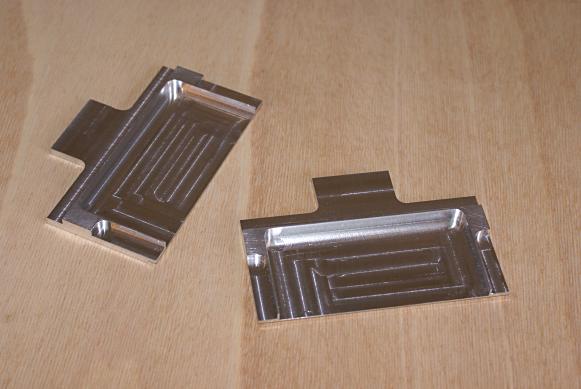

| 007 - Les
emplacements des deux flaps arrières ... |
|

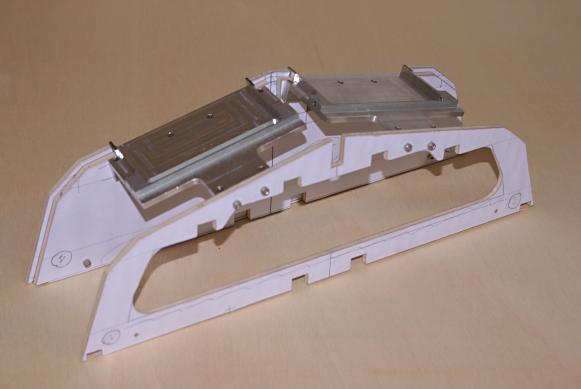

008 - ... sont
montés entre les deux derniers couples |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

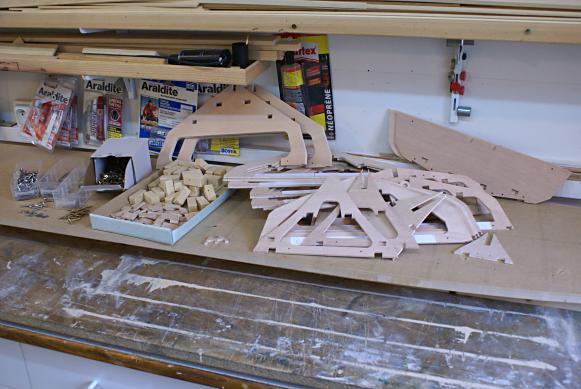

| 009 - Les
couples, les cales et toute la visserie |
|

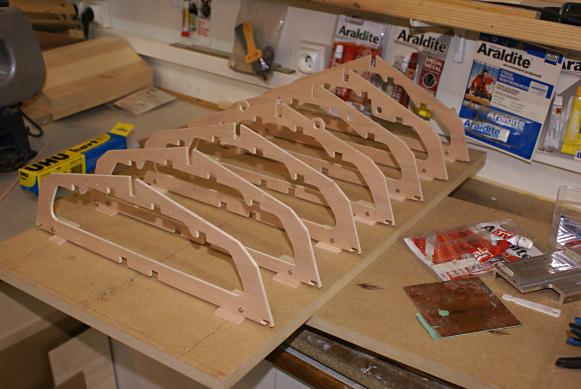

010 - Début du
montage des couples sous le pont arrière |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

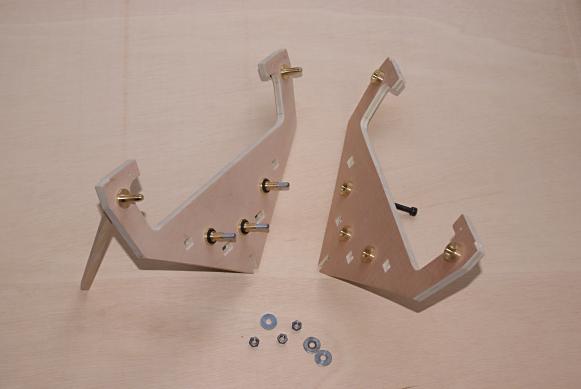

| 011 - Les deux
couples centraux avec leurs centrages |
|

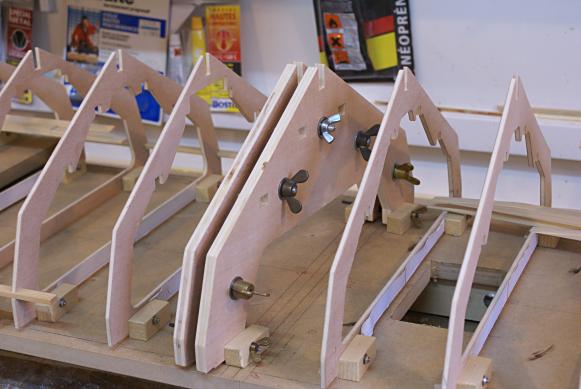

012 - Une fois
assemblés au centre du bateau |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

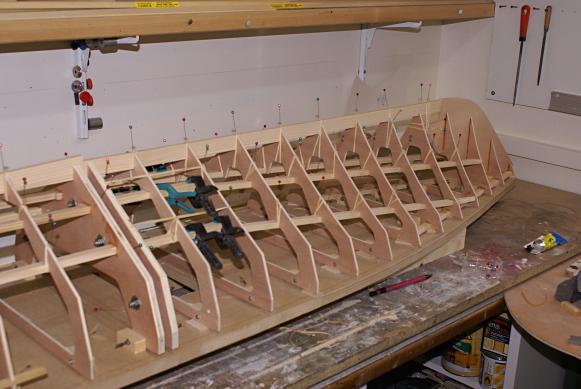

| 013 - Collage
des longerons sur les couples avant ... |
|

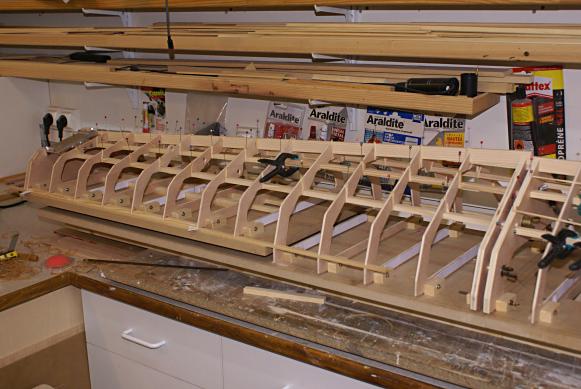

014 - ... puis
arrières |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

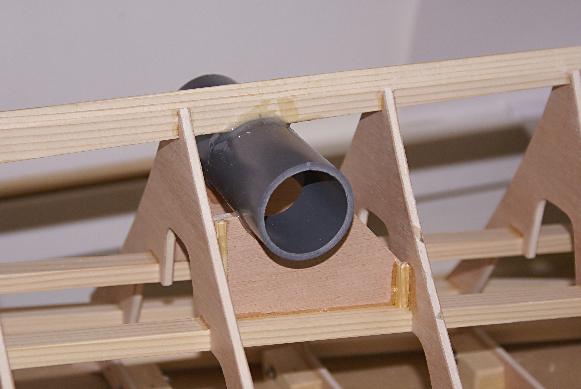

| 015 - Collage
du tube du propulseur avant |
|

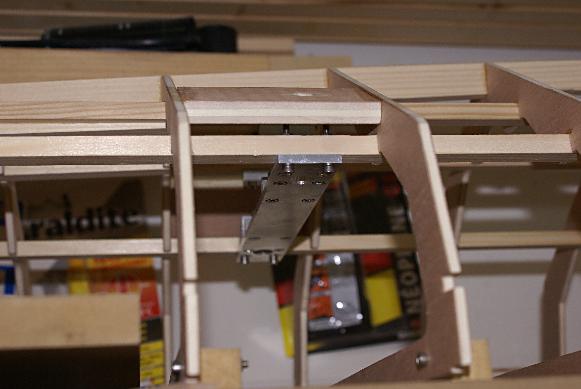

016 - Montage
du support des volets latéraux |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

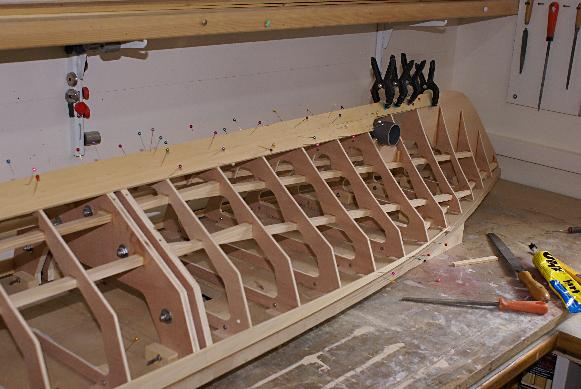

| 017 - Début du
lattage avec "quelques" épingles ... |
|

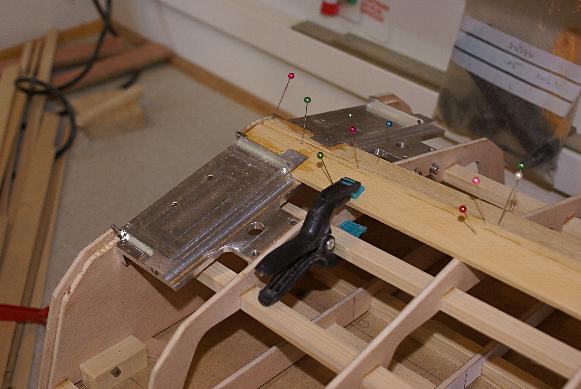

018 - ... pour
maintenir en place les lattes |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

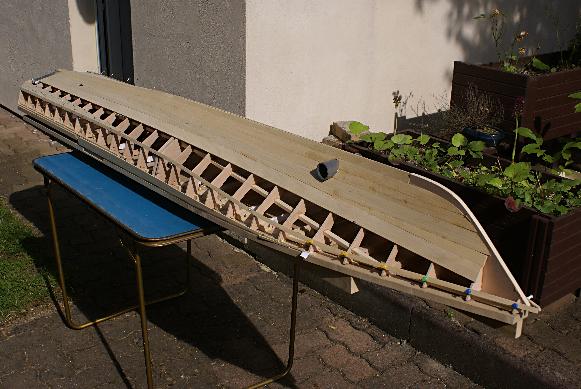

| 019 - Doucement,
les formes apparaissent |
|

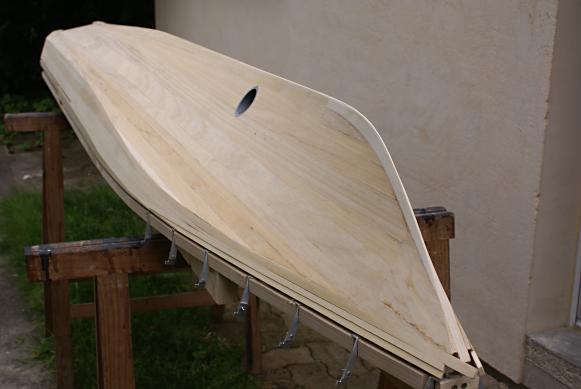

020 - Ponçage
en cours |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

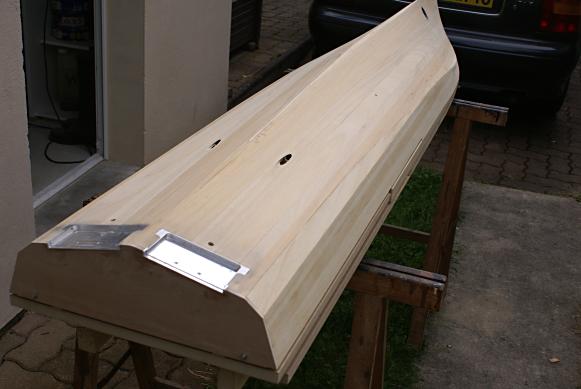

| 021 - Je me
suis installé dehors pour éviter la poussière |
|

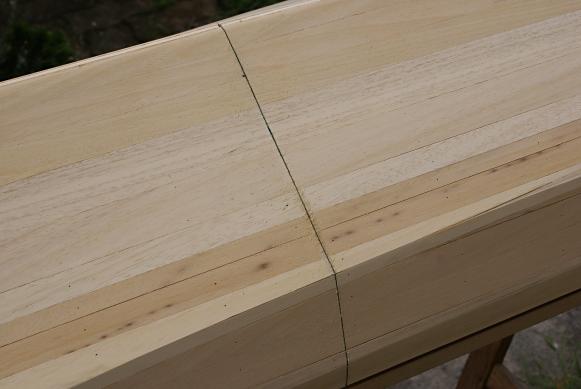

022 - Sciage de
la coque au centre du bateau |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

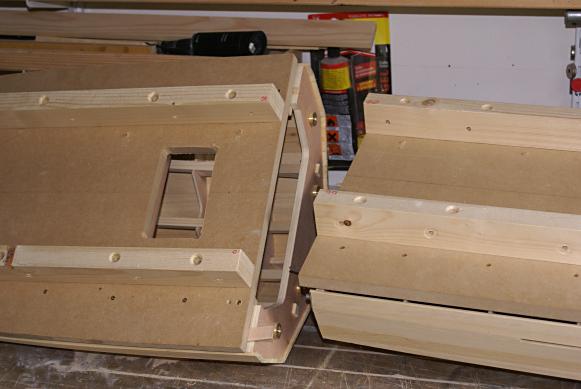

| 023 - Le trou
dans le chantier m'a permis de dévisser l'ensemble |
|

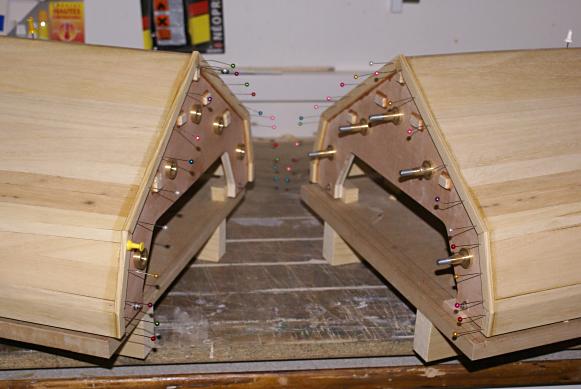

024 - Collage d'un
nouveau plan de joint ... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

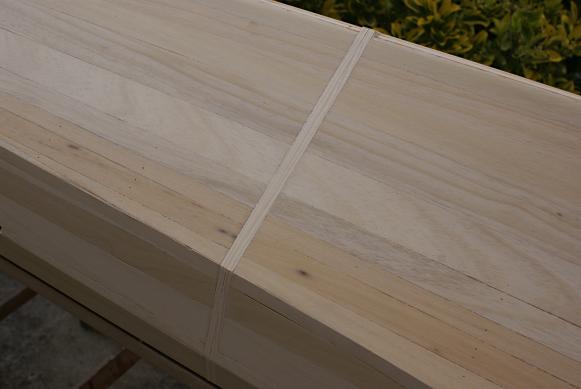

| 025 - ... puis
reponçage |
|

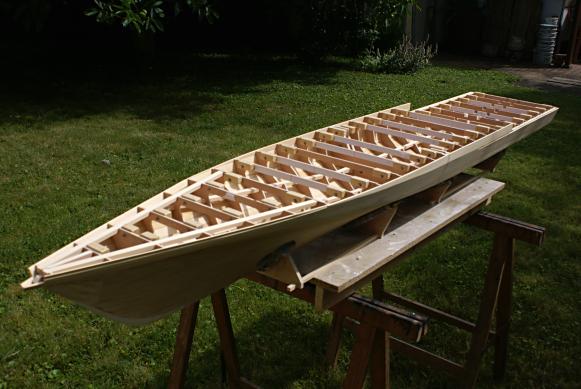

026 - Voilà la
coque remontée |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

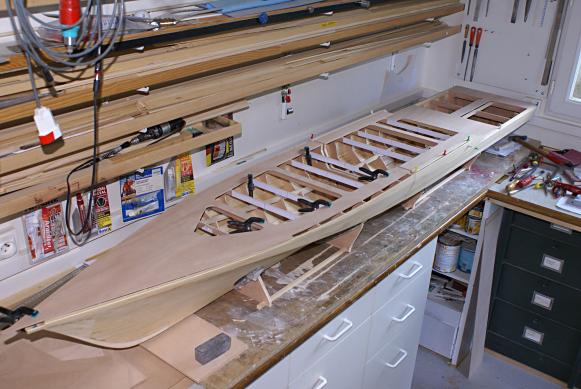

| 027 - Découpe
provisoire des ponts |
|

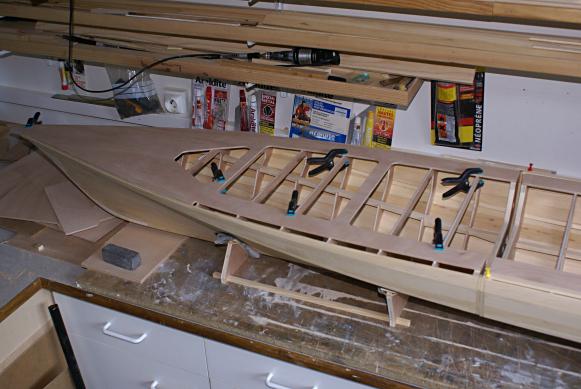

028 - Détail
sur l'avant ... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

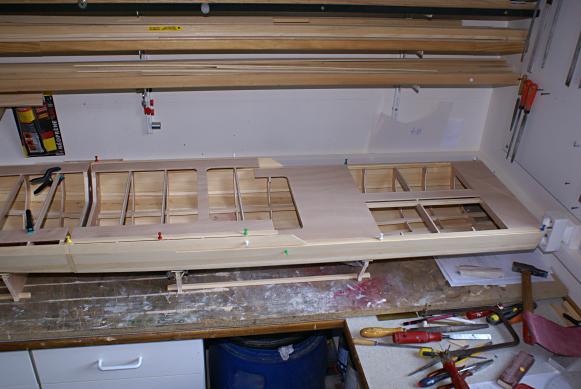

| 029 - ... puis
sur l'arrière |
|

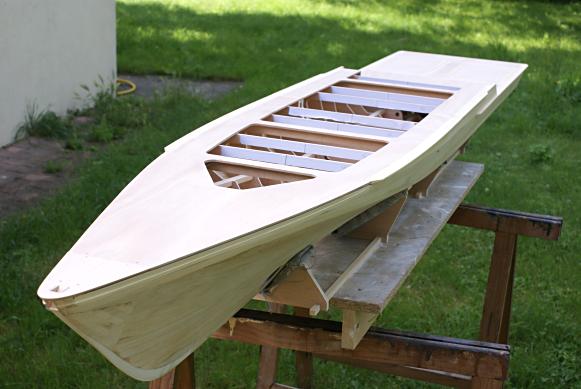

030 - Les ponts
sont en place mais non collés |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

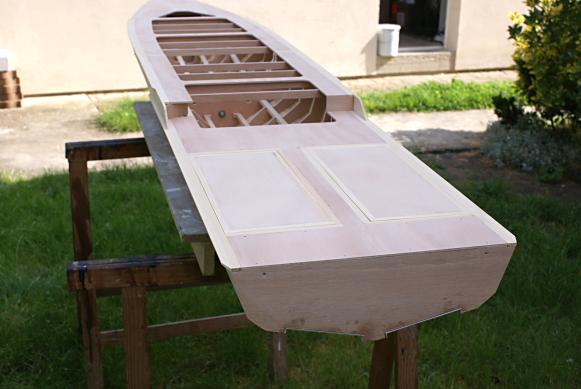

| 031 - Sur le
pont arrière, l'ouverture de deux plateaux est
prévue |
|

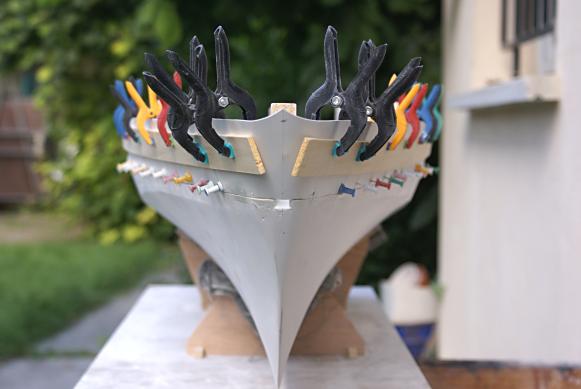

032 - Collage
du bastingage avant |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

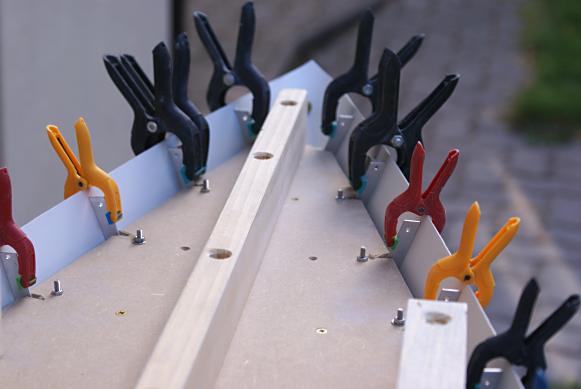

| 033 - Des
gabarits d'angles maintiennent le bastingage |
|

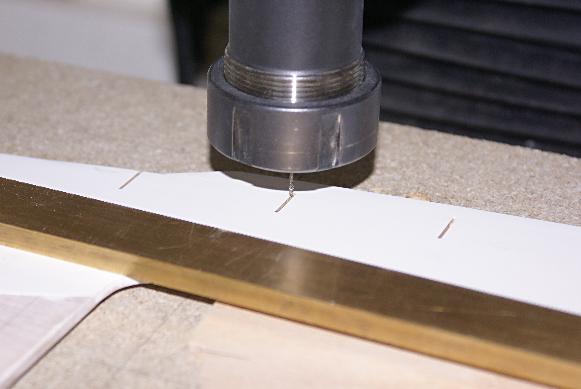

034 - Des
rainures sont pratiquées pour les renforts |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

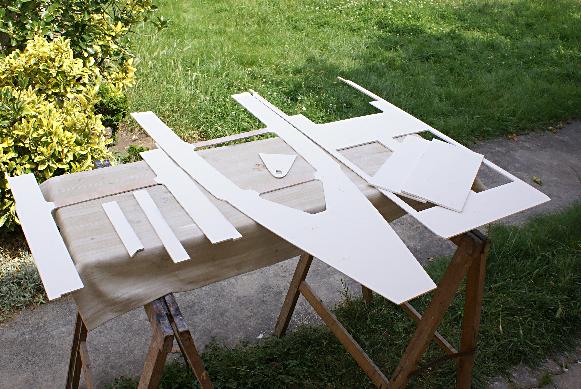

| 035 - Tous les
ponts ont été enduits de gel-coat ponçable |
|

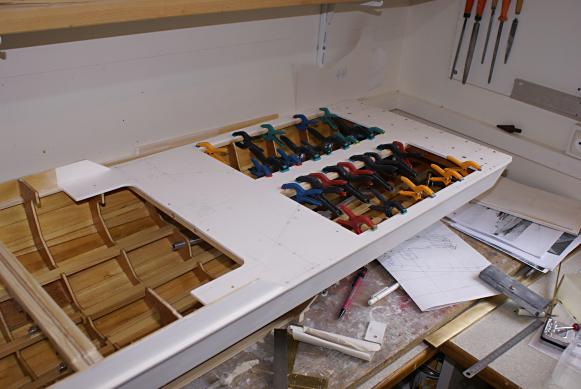

036 - Collage
du pont arrière en place |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

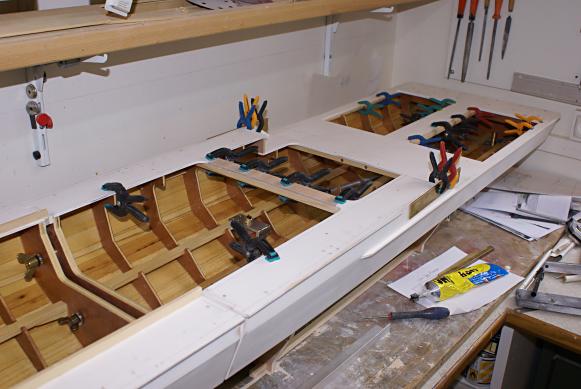

| 037 - Collage
des deux ponts centraux |
|

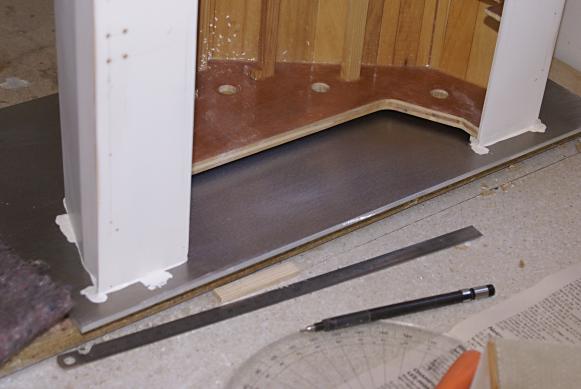

038 - Le joint
central est enduit de gel-coat puis posé ... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

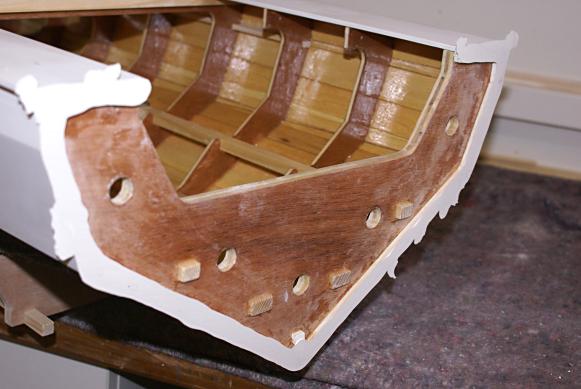

| 039 - ... sur
une plaque d'aluminium. Sa planéité est très
bonne |
|

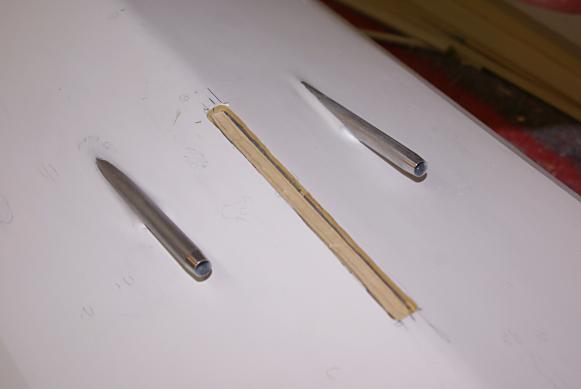

040 - Montage
des tubes d'étambot. La saignée du milieu ... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

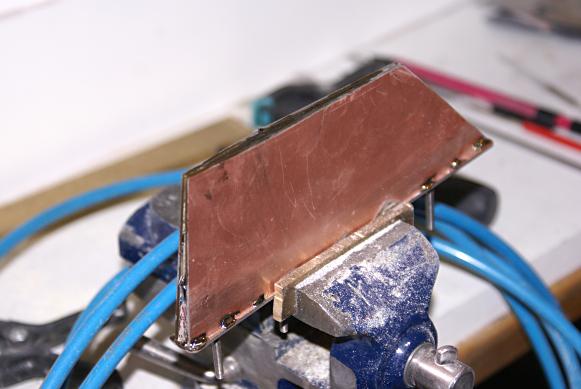

| 041 - ... va
recevoir ce safran |
|

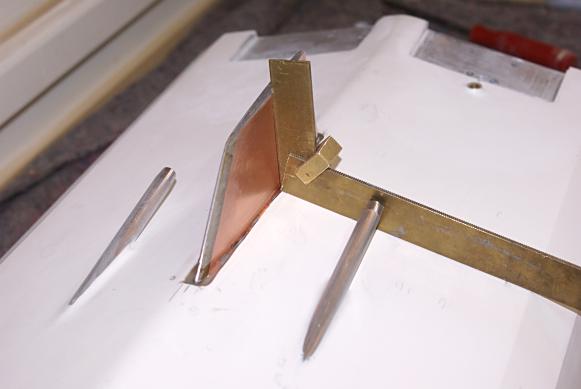

042 - Collage
puis finition ... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

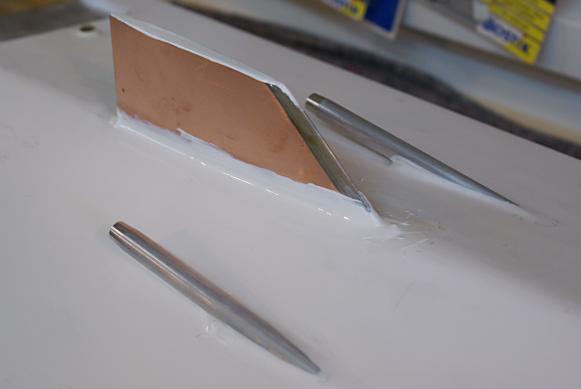

| 043 - ... avec
du gel-coat ponçable |
|

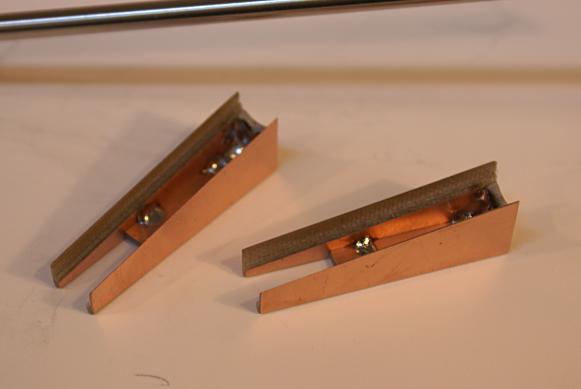

044 - Renforts
des tubes d'étambot |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |
| 045 - Collage
puis finition au gel-coat |
|

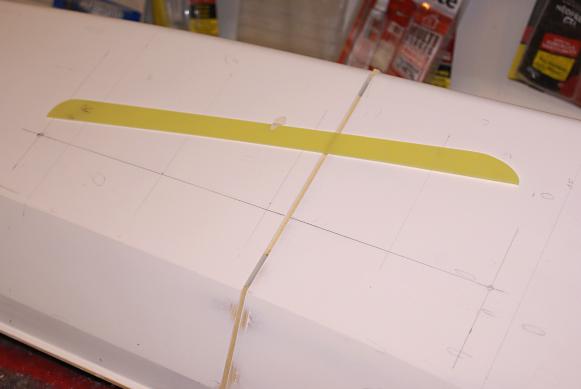

046 - Une
petite saignée et ... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

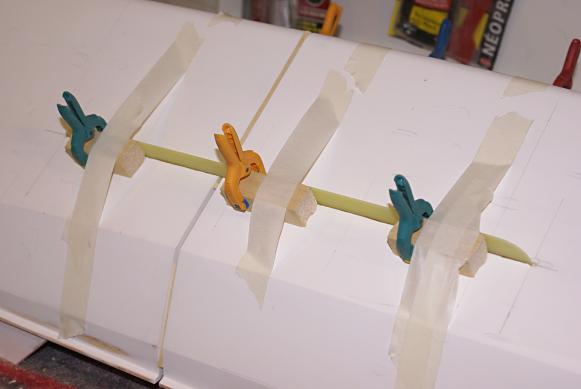

| 047 - ...
collage des barres anti-roulis |
|

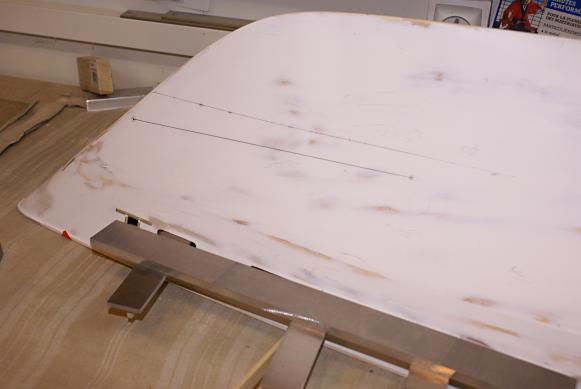

048 - Sur l'étrave
... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

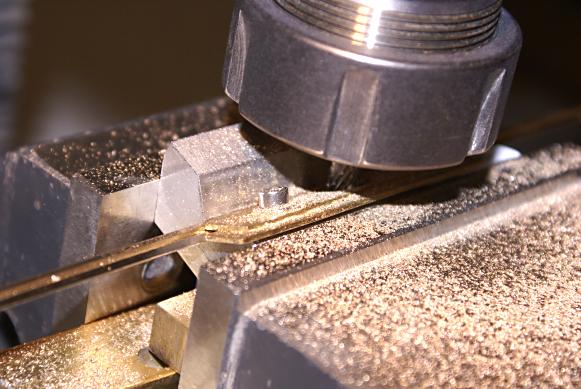

| 049 - Usinage
de deux brise-vagues (section 4 x 2,5 mm) |
|

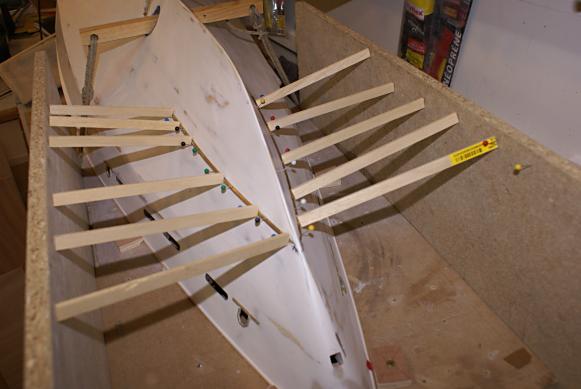

050 - Un peu de
calage, ils ne voulaient pas rester en place |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

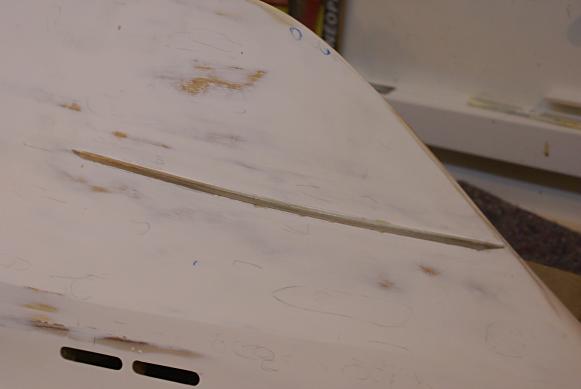

| 051 - Mais c'est
moi qui ai gagné la bataille ;-) |
|

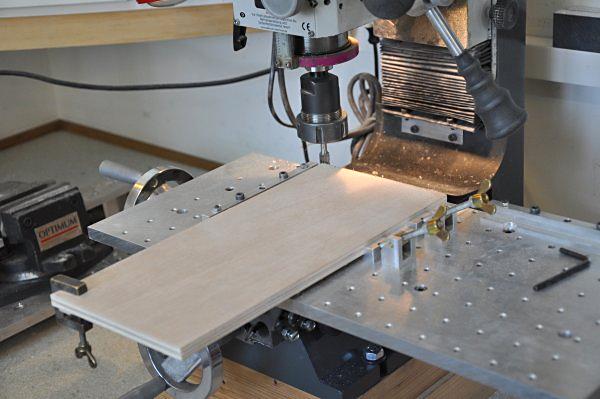

052 - Reprise
de la géométrie des plateaux arrières |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

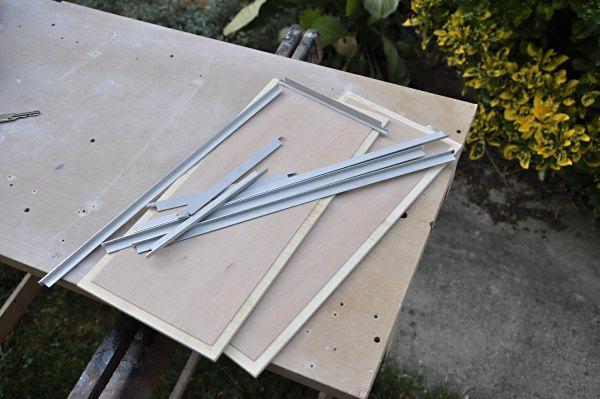

| 053 -
Préparation des bordures des plateaux |
|

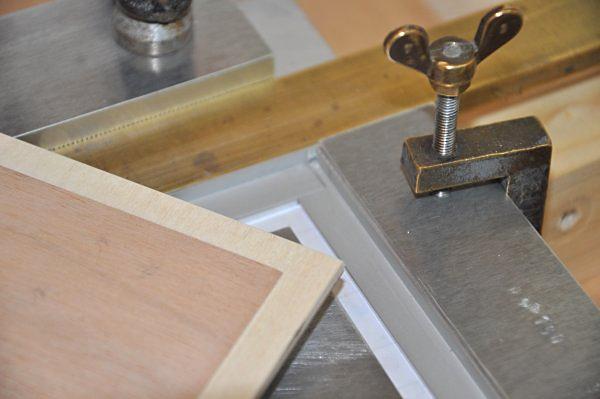

054 - Mise en
place des bordures ... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

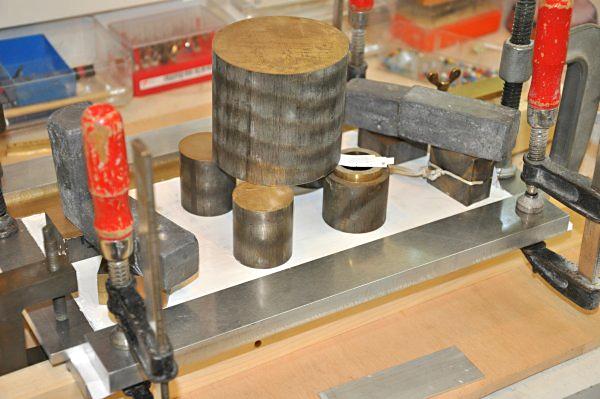

| 055 - ... et
collage avec "un peu" de lest |
|

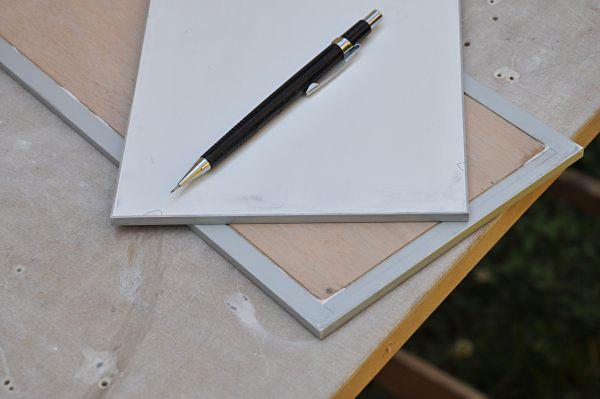

056 - Après
collage, le résultat est parfait |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

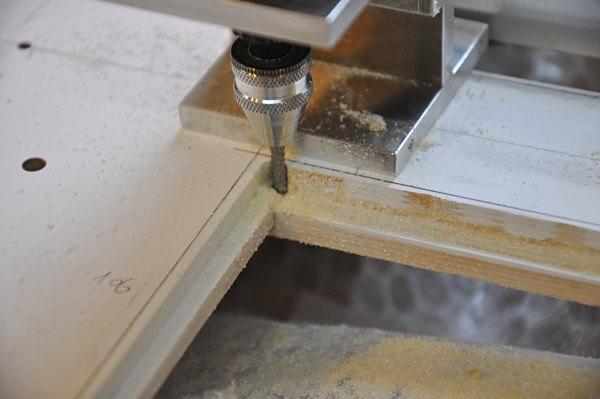

| 057 - Reprise
des ouvertures des plateaux |
|

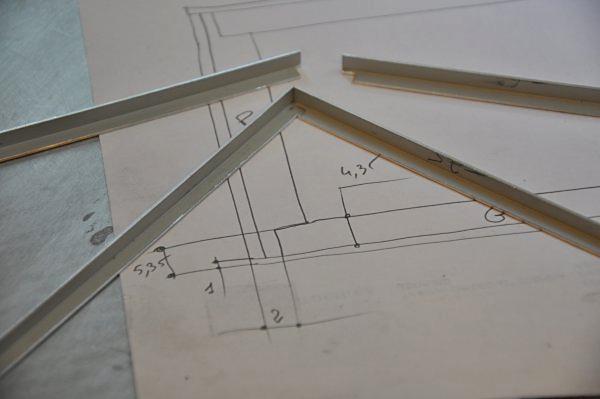

058 -
Préparation des bordures extérieures |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

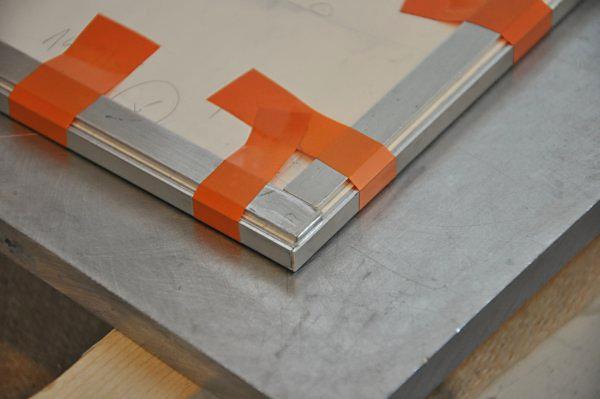

| 059 - Elles
sont assemblées sur les plateaux ... |
|

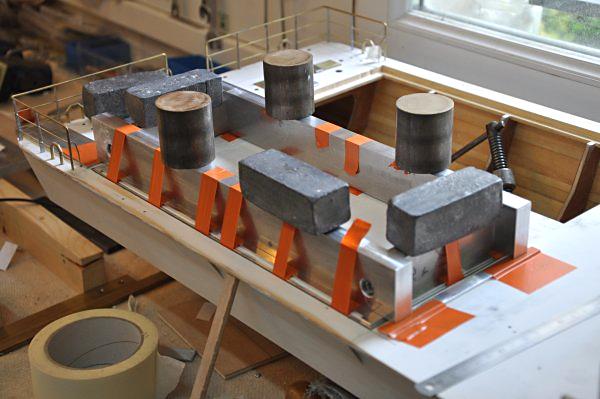

060 - ... puis
collées au gel-coat avec 0,3 mm de jeu |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

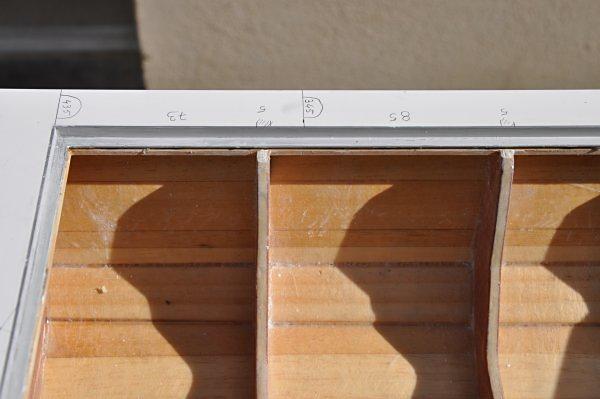

| 061 - Un petit
ponçage ... |
|

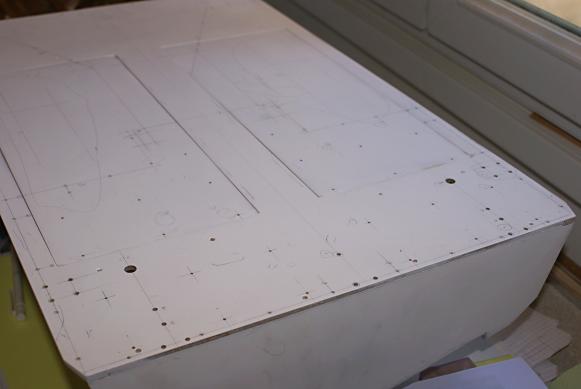

062 - ... et c'est
parfait |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

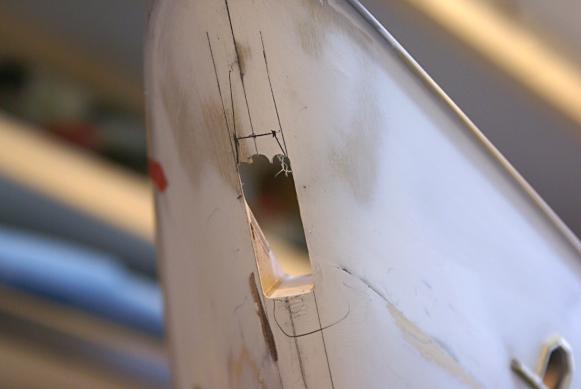

| 063 - Ouverture
du passage de la chaine d'ancre |
|

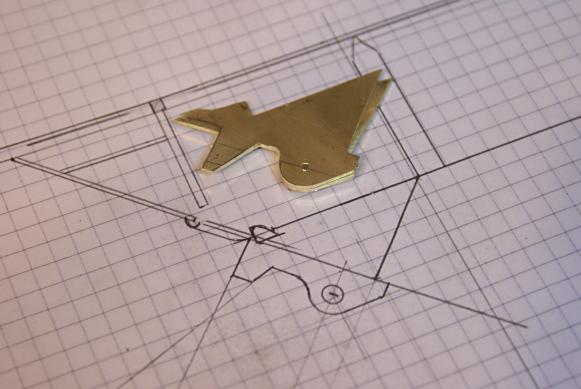

064 - La sortie
de chaine |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

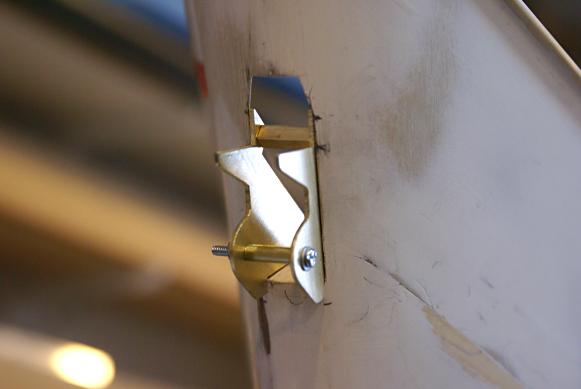

| 065 -
Positionnée "pour voir" |
|

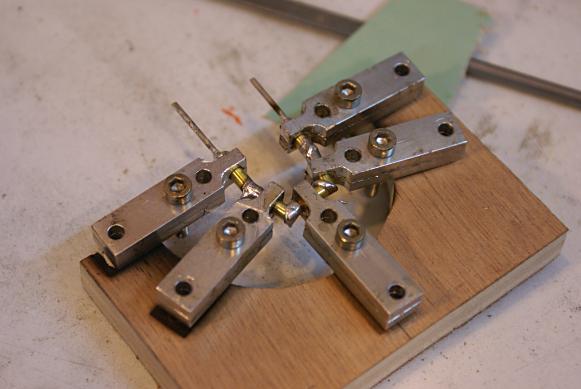

066 - Encore le
montage de soudure |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

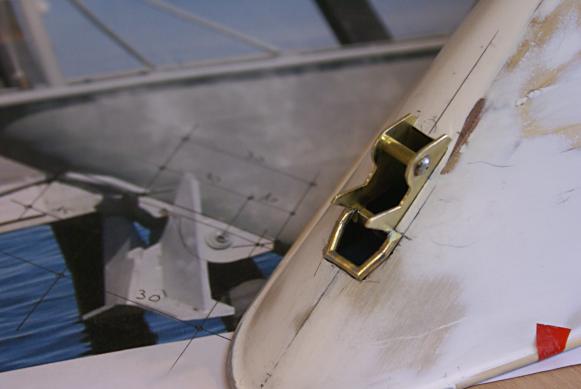

| 067 - Une fois
collé ... |
|

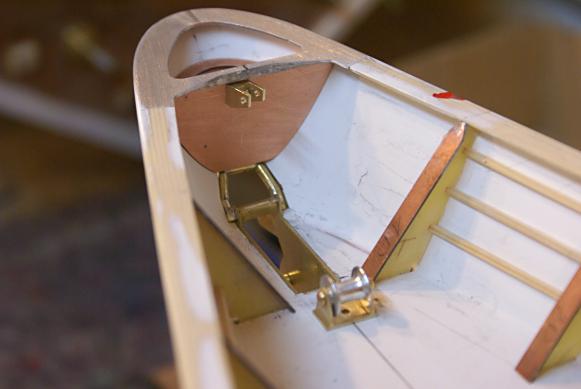

068 - ... et vu
de dessus |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

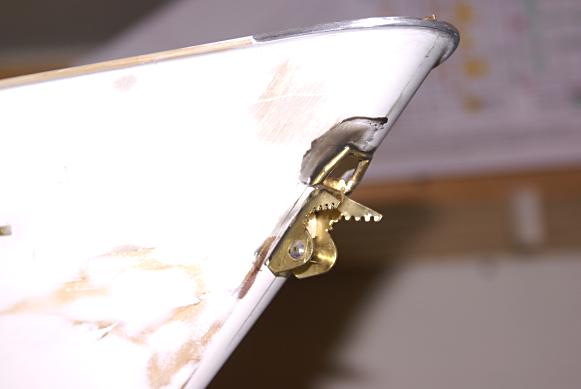

| 069 - Cette
fois-ci à l'endroit |
|

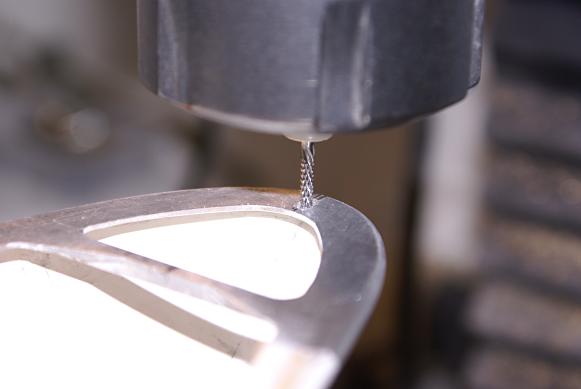

070 - J'avais
oublié ce petit détail |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

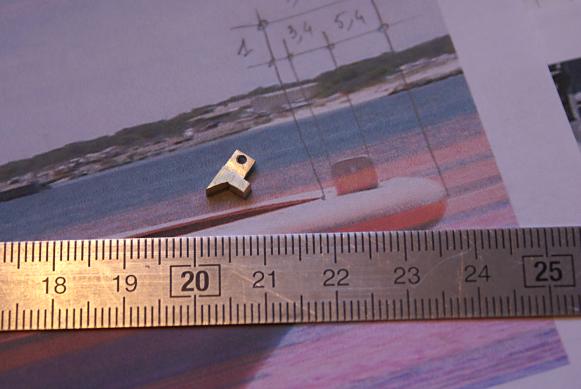

| 071 - Ce n'est
pas bien gros ... |
|

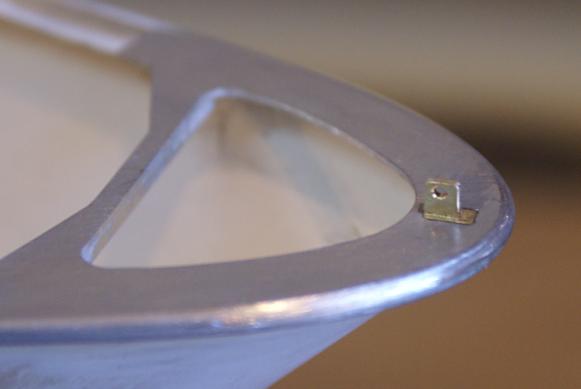

072 - ... mais
ça va bien faire l'affaire |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

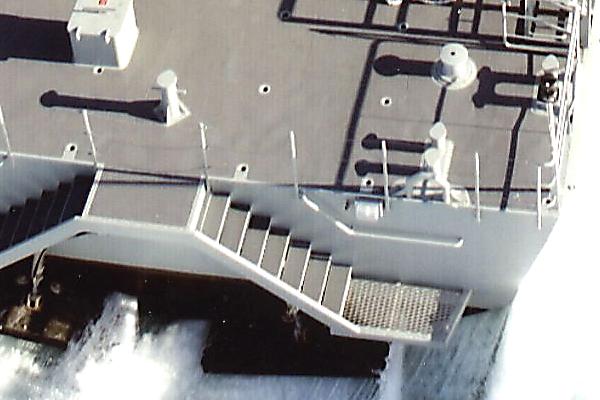

| 073 - L'accès
au pont arrière sur le vrai bateau |
|

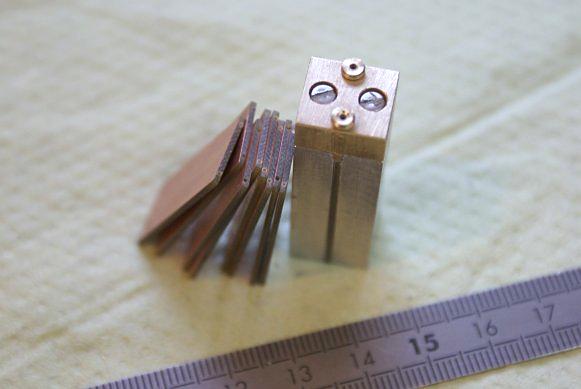

074 - Les
marches et le montage de perçage |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

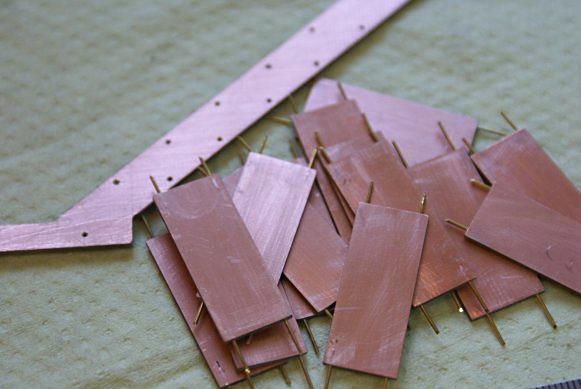

| 075 - Des tiges
de 0,6 mmsont collées dans les trous |
|

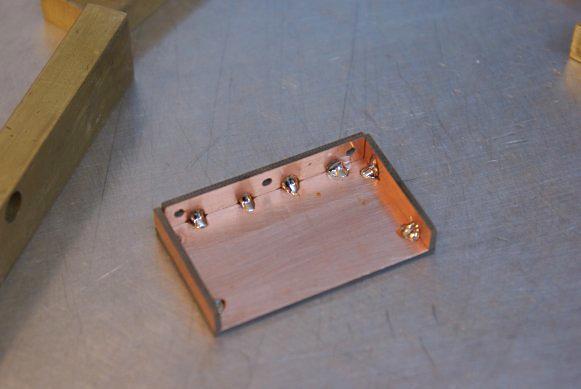

076 - Le haut
de l'accès (à l'envers) |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

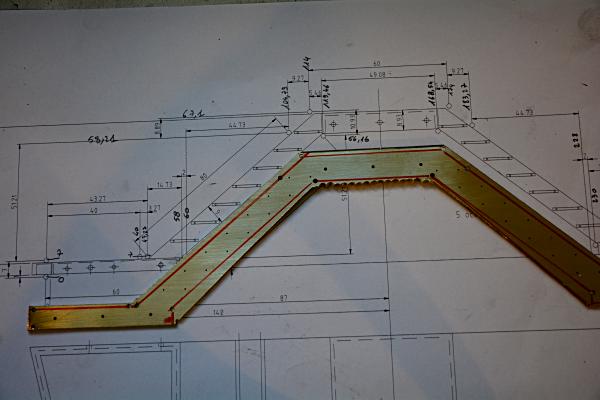

| 077 - La partie
arrière de l'accès |
|

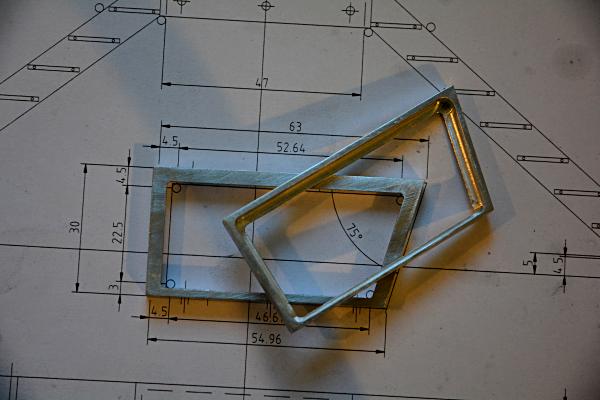

078 - Les deux
plateformes basses |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

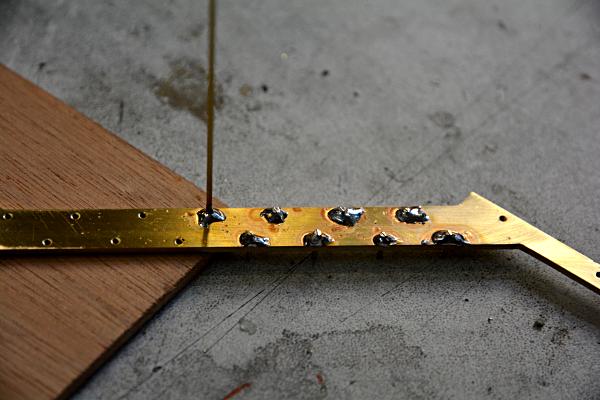

| 079 - Soudure
de tiges de 0,6 mm dans tous les trous |
|

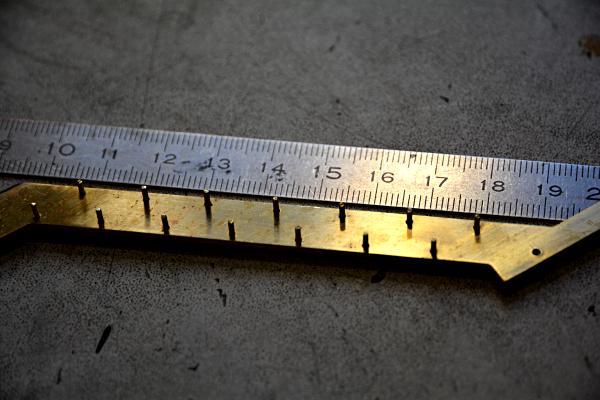

080 - Après
finition, ... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

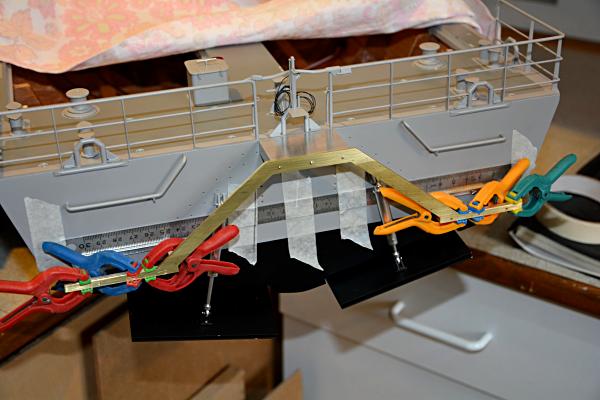

| 081 - ...
présentation sur l'arrière du bateau |
|

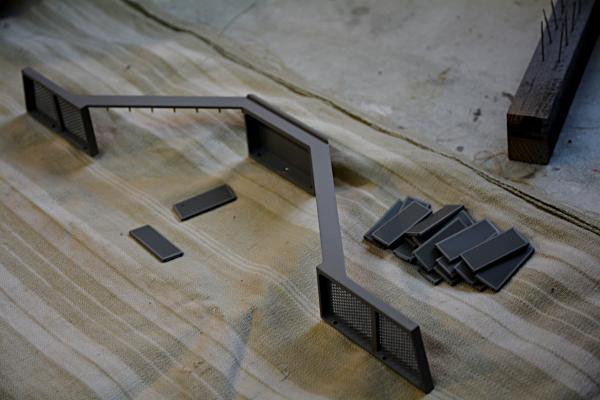

082 - Peinture
de tous les morceaux |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

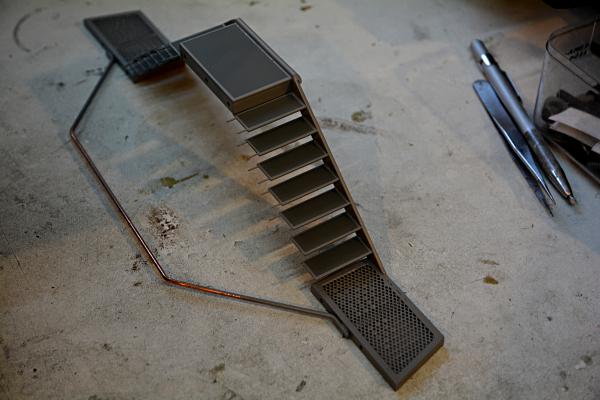

| 083 - Montage
complet en attente du collage sur la coque |
|

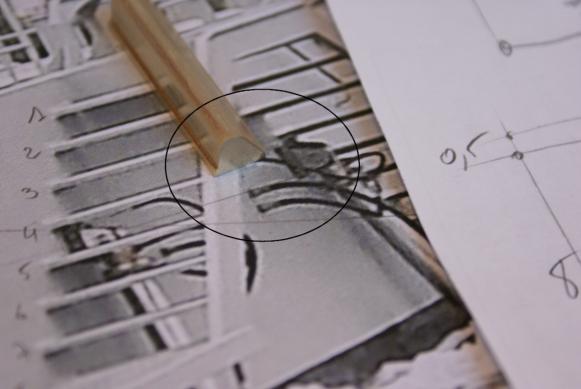

084 -
Préparation des chappes des vérins des flaps |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

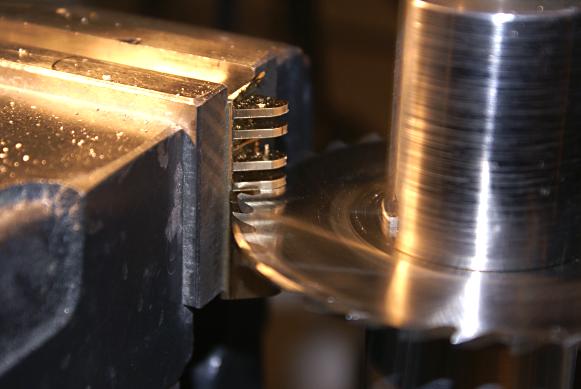

| 085 - Rainurage
"en grappe" |
|

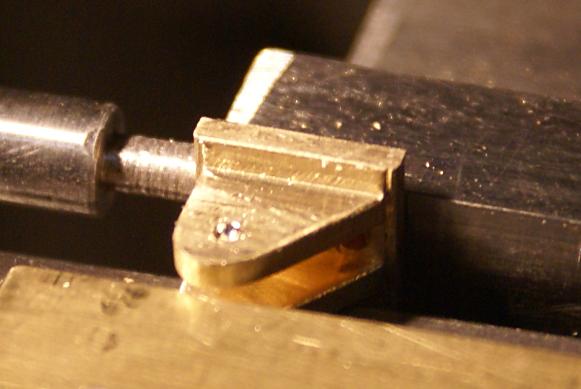

086 - Perçage
d'un trou de 0,8 mm de diamètre ... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

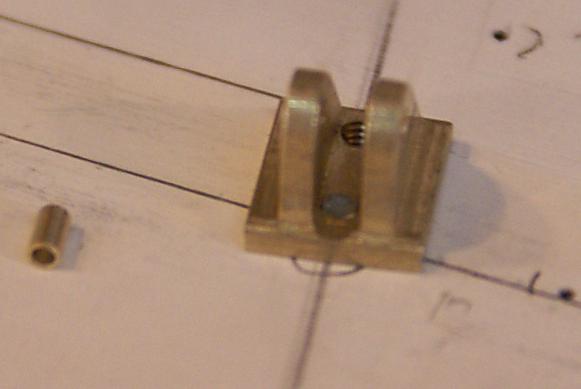

| 087 - ... et de
deux taraudages de 1,5 mm |
|

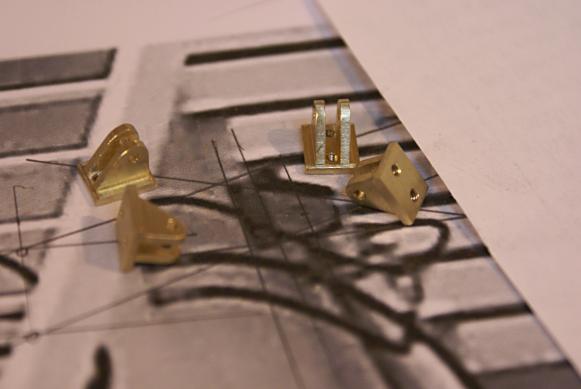

088 - Les
pièces sont prêtes. Après peinture et usinage
... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

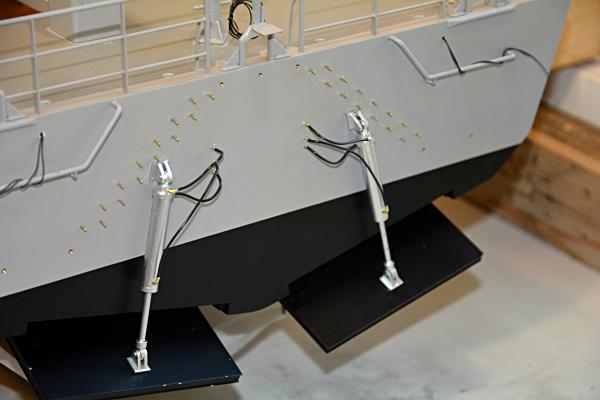

| 089 - ... des
vérins, montage sur l'arrière du bateau |
|

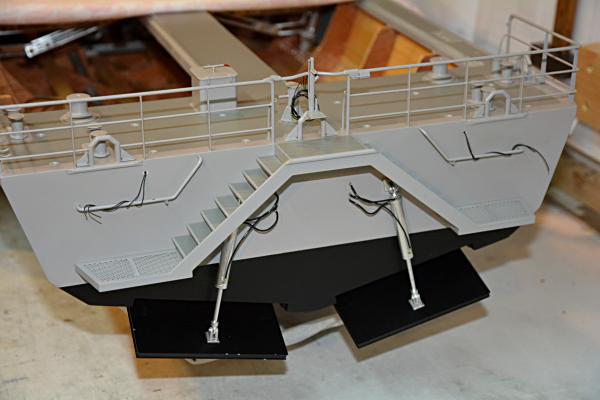

090 - L'accès
arrière est mis en place et collé |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

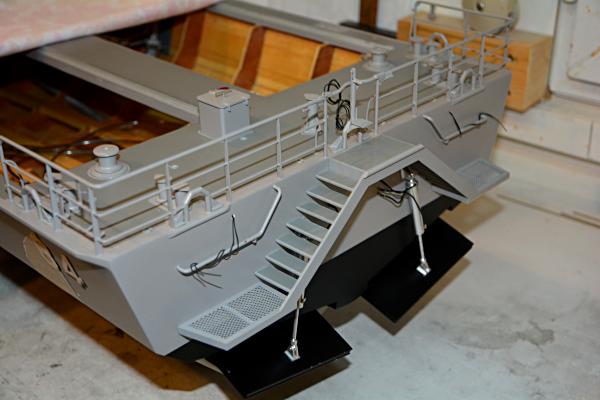

| 091 - C'est
bien beau, on dirait le vrai (image 073) |
|
