Les caisses de transport " |
 - - - - -  |
La coque du
bateau est coupée en deux, les superstructures
sont assez encombrantes
et il y a tous les autres équipements (Bossoirs
et Zodiacs, mâts, antennes, radio, etc. ) |
|
|
| |
|
|
| |
| Après avoir
réalisé des caisses, trop grandes et trop
lourdes, j'en refais quatre autres |
|
|
| |
 |
|
 |

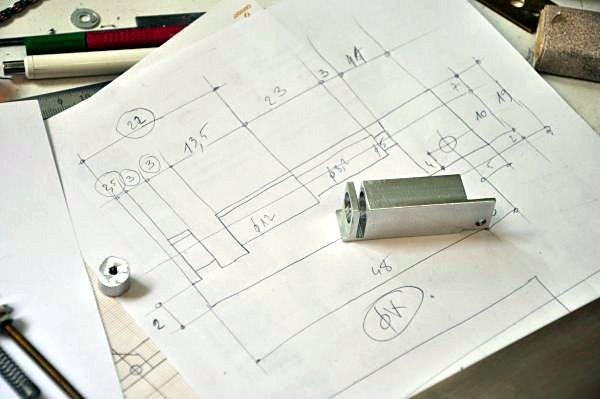

| 001 -
Dispositif de verrouillage rapide |
|

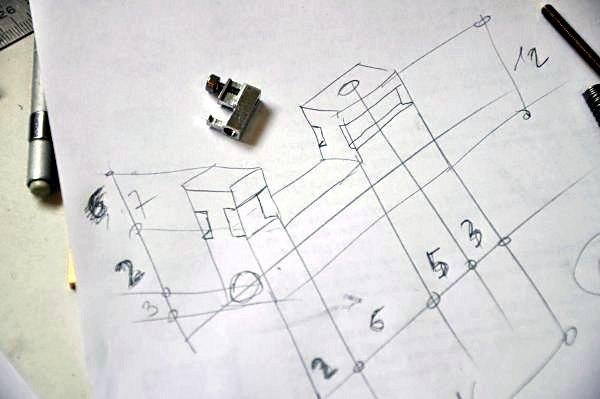

002 - Un doigt
de déverrouillage |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

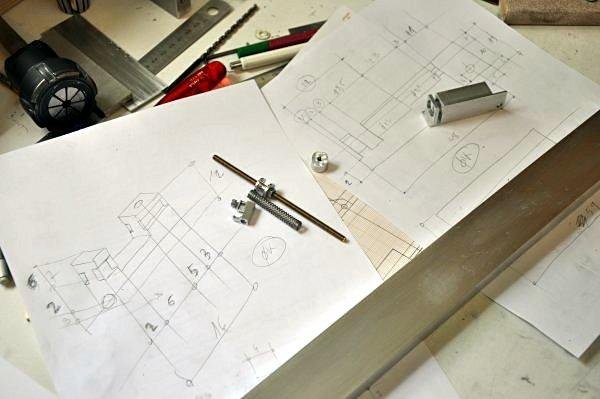

| 003 - Bon, on
assemble et on essaie |
|

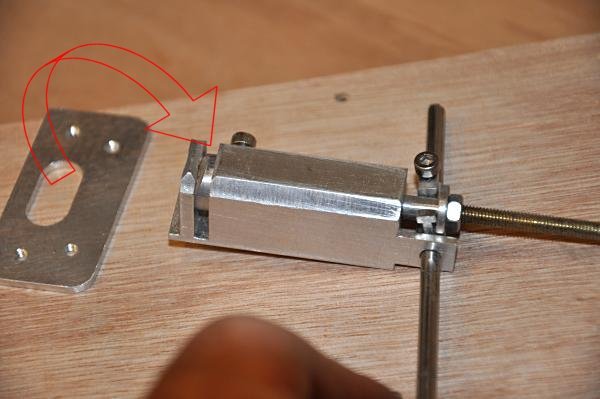

004 - Pour
verrouiller ... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

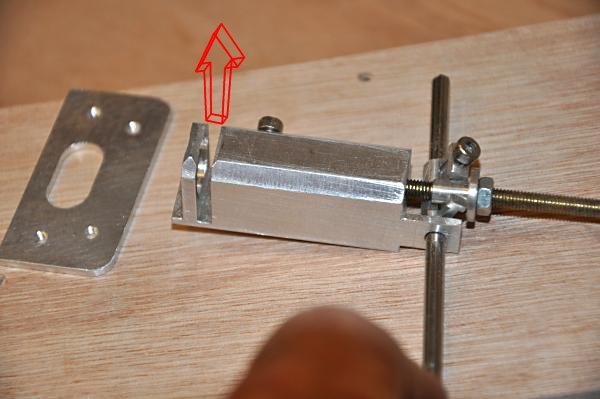

| 005 - ... et
pour déverrouiller |
|

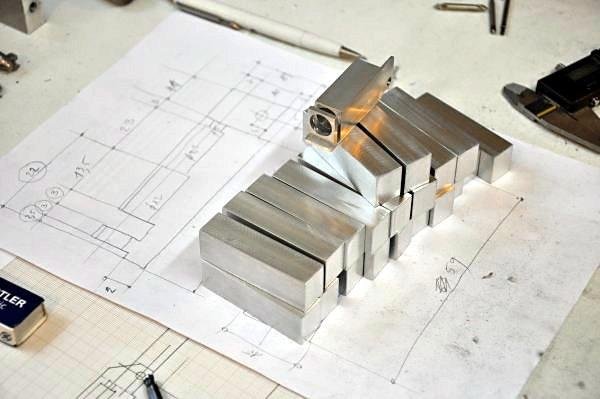

006 -
Fonctionnement OK >> Fabrication en "grande"
série |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

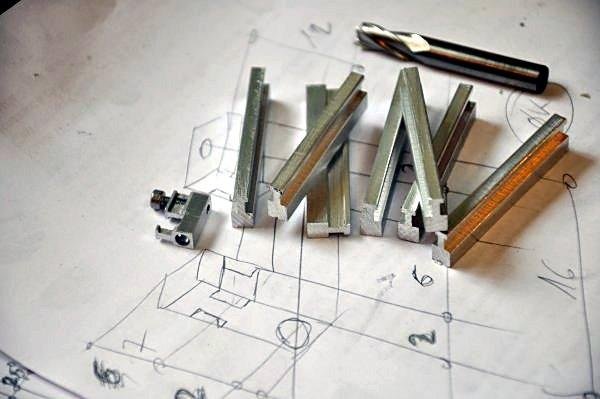

| 007 - Les
futurs doigts de déverrouillage |
|

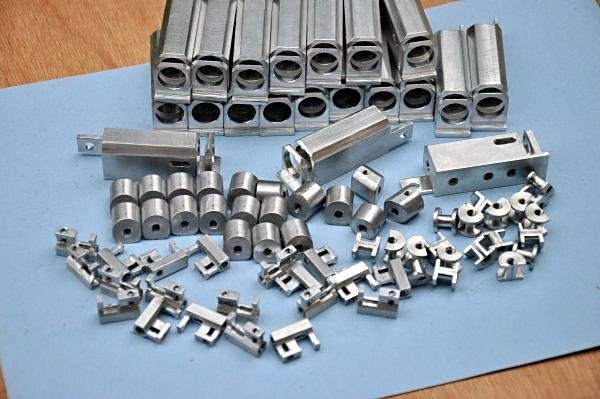

008 - Tous les
éléments sont terminés |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

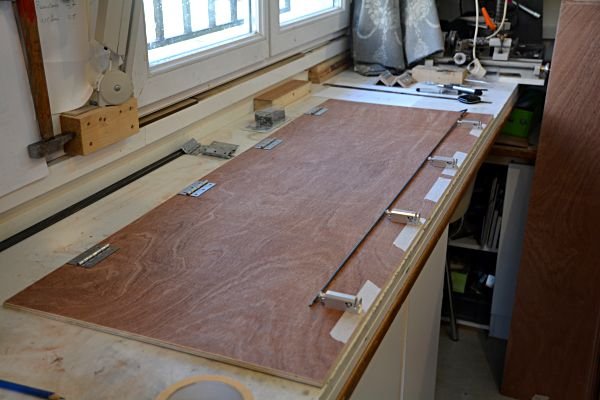

| 009 - Sous le
couvercle, positionnement des verrous |
|

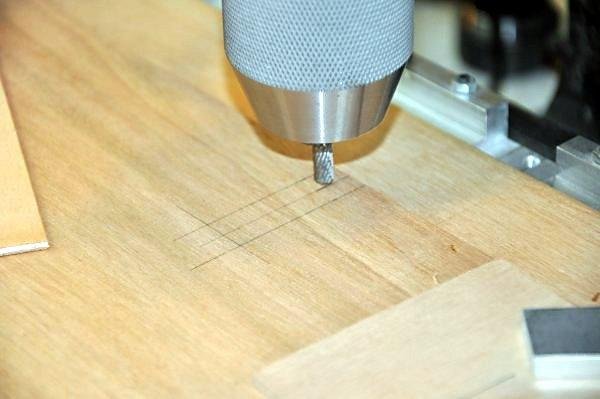

010 - Avant
fraisage ... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

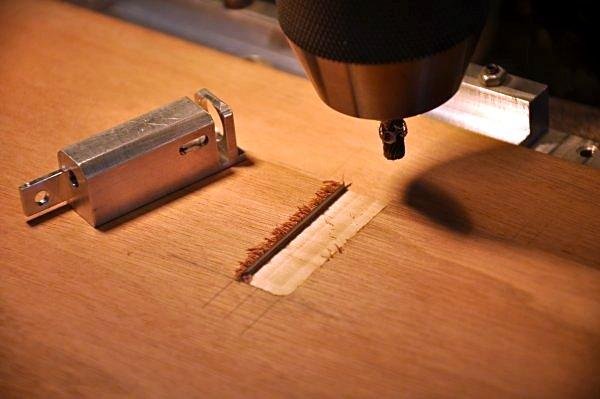

| 011 - ...
après fraisage ... |
|

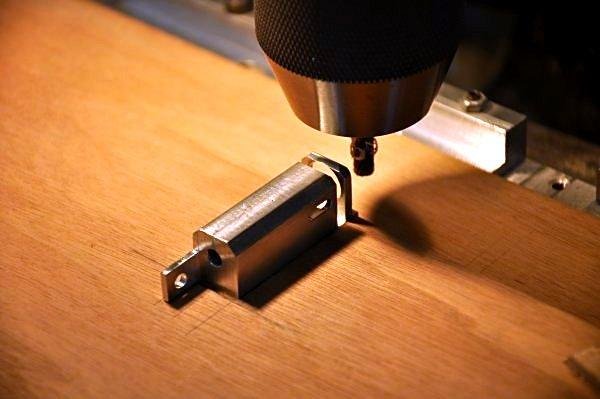

012 - ... et
essai de montage : c'est OK |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

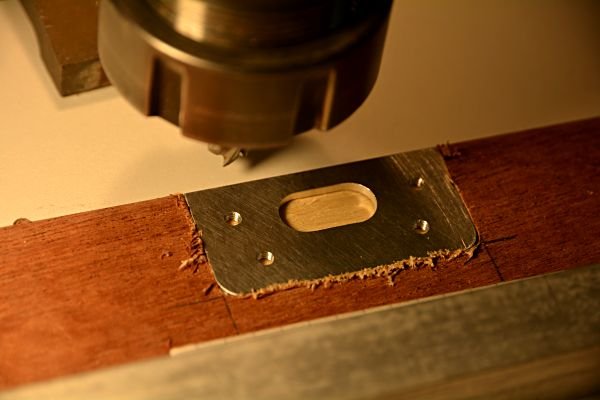

| 013 - Les
côtés de la caisse sont fraisés et percés |
|

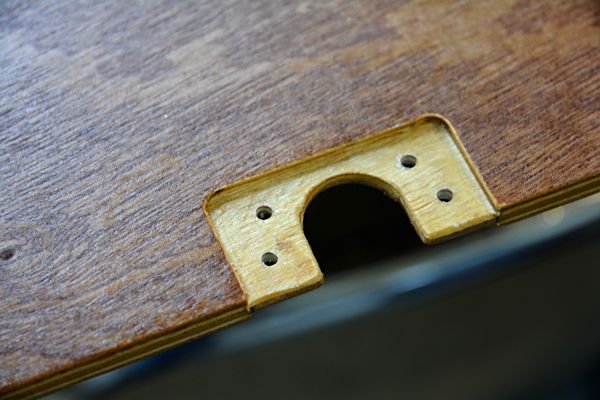

014 - Après
ponçage et vernissage |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

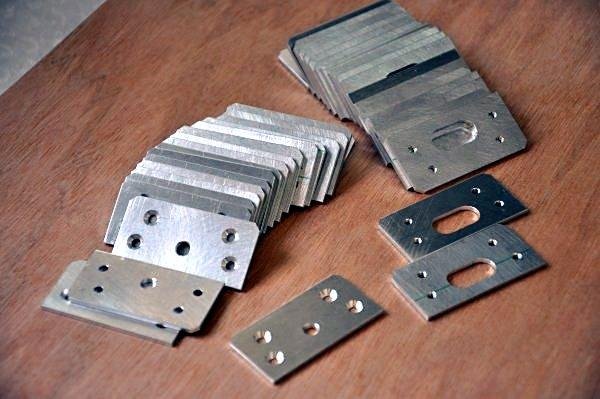

| 015 - Toutes
les plaquettes de verrouillage |
|

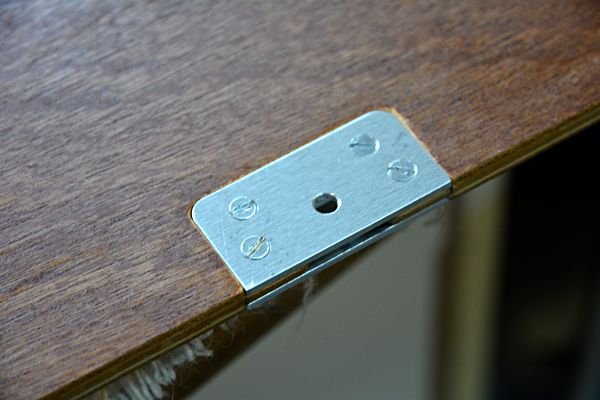

016 - Vissage
des plaquettes |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

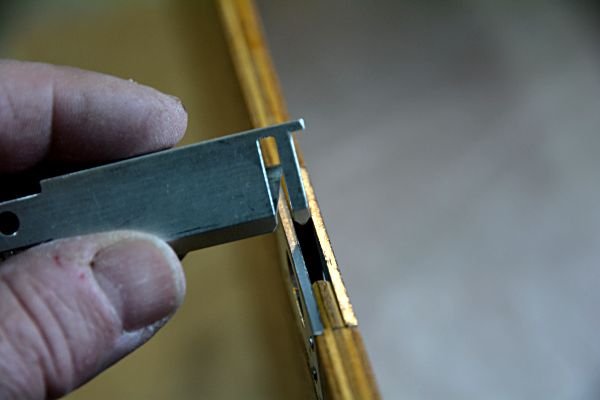

| 017 - Essai ...
|
|

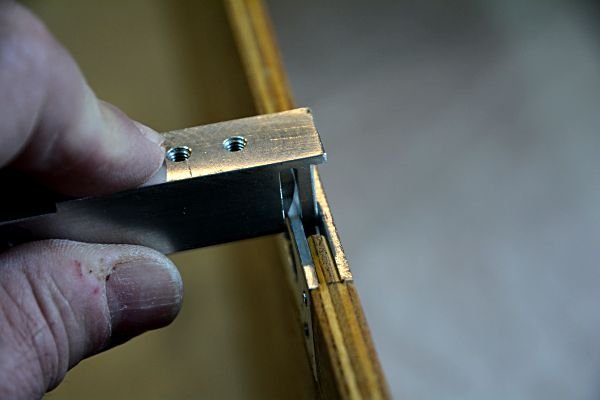

018 - ... le
couvercle se referme et ... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

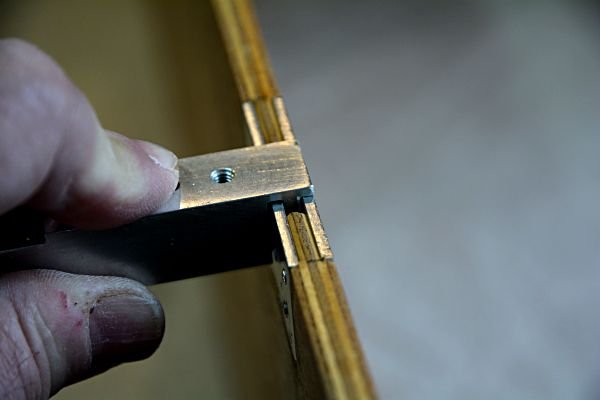

| 019 - ...clac !
Le verrouillage est fait |
|

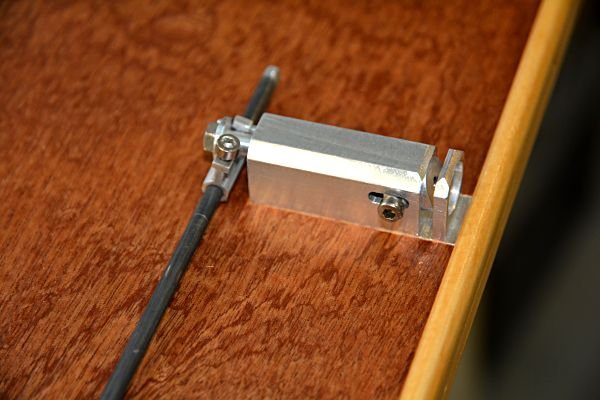

020 - Montage
des verrous en place |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

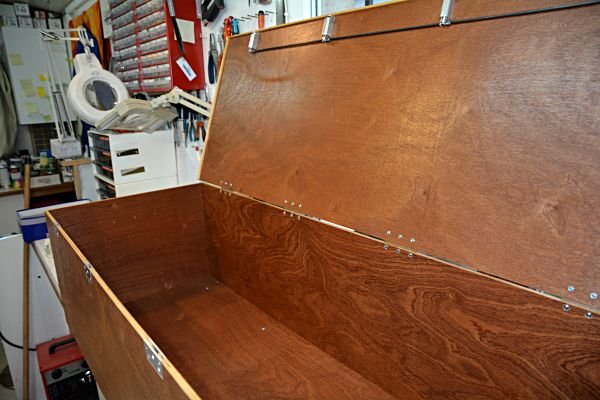

| 021 - Une
caisse assemblée. Il en faut encore trois autres |
|

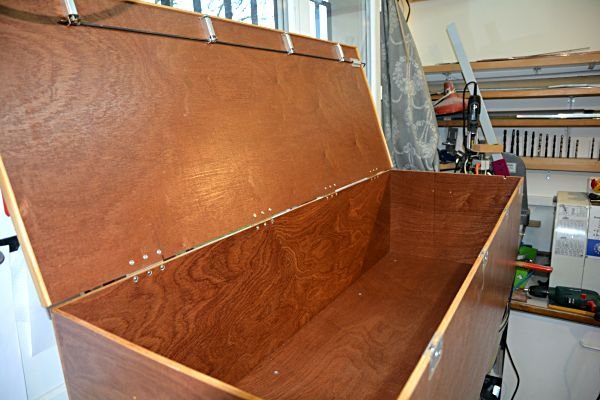

022 - Le
déverrouillage se fait avec une clef 6 pans |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

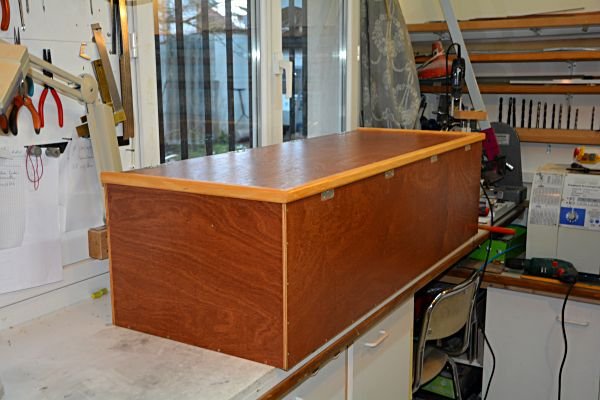

| 023 - Caisse
fermée et verrouillée totalement |
|

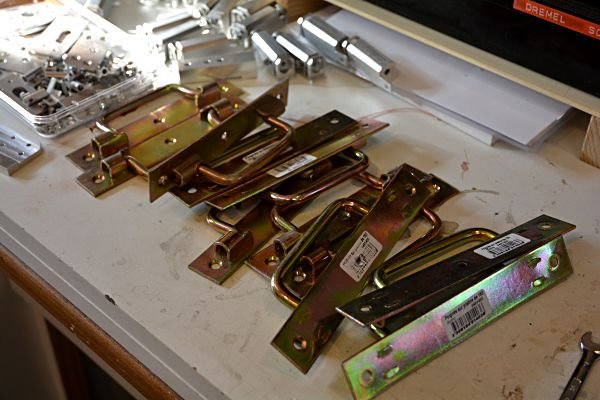

024 - Il faudra
monter quelques poignées pour le transport |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |
