Les différents garde-corps du bateau" |
 - - - - -  |
| Après quelques
essais infructueux je refais entièrement le
bastingage avant du bateau. |
|
|
| |
|
|
| |
| Les renforts du
bastigage avant seront faits en verre époxy,
peints puis collés sur la coque après peinture |
|
|
| |
 |
|
 |

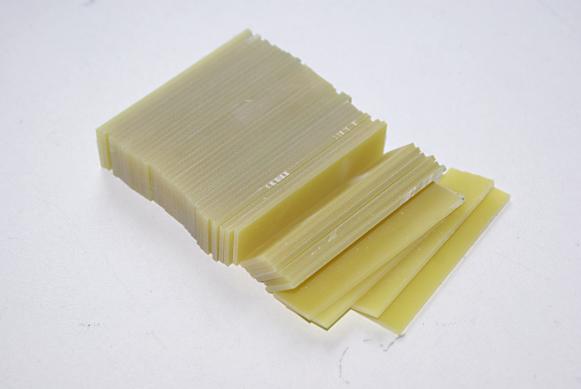

| 001 - Toutes
les plaquettes pour les renforts du bastingage |
|

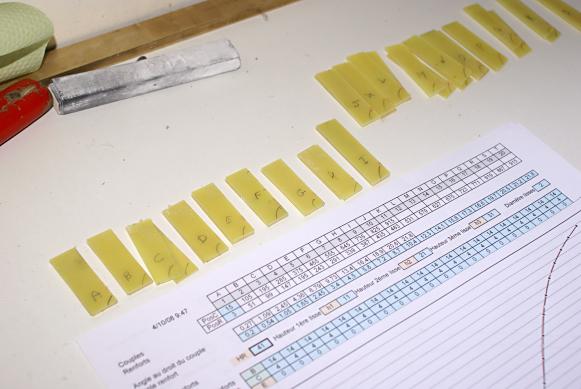

002 -
Détermination des formes exactes (angles,
longueur, ...) |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

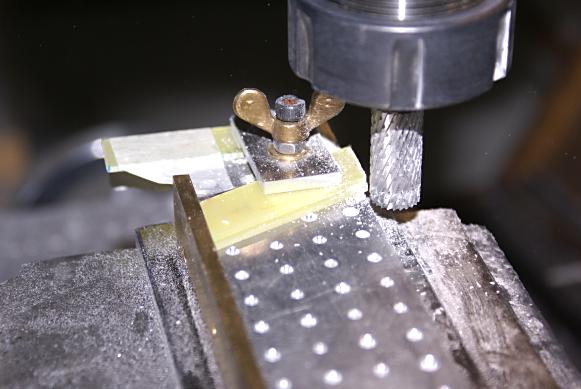

| 003 - La
poussière est toxique, il faut porter un masque |
|

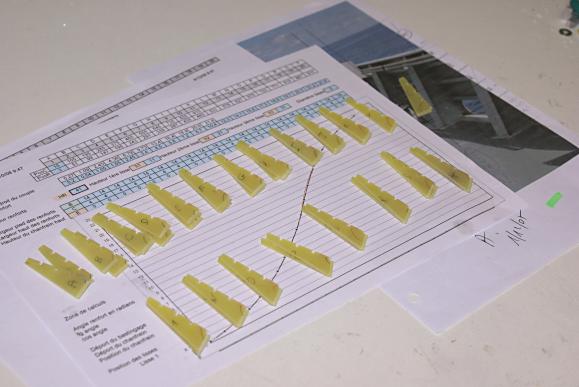

004 - Tous les
renforts terminés et mis deux par deux |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

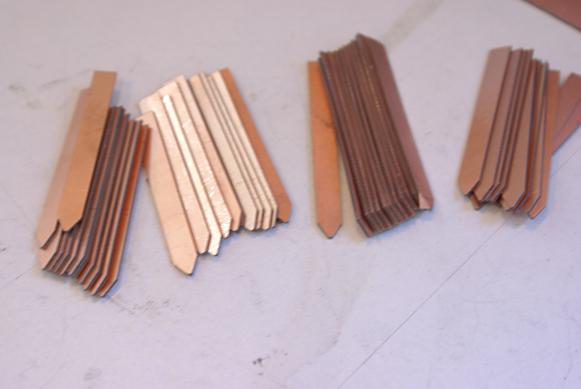

| 005 - Une autre
partie des renforts |
|

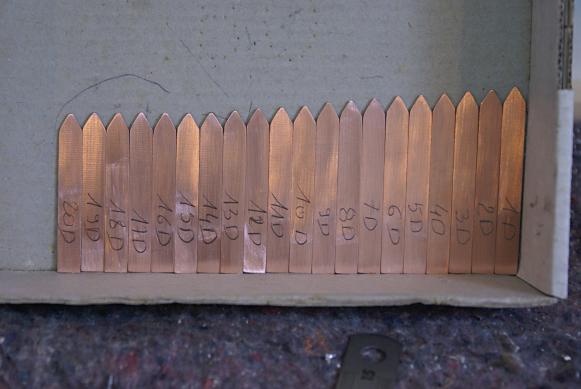

006 - Il y en a
20 paires, toutes différentes |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

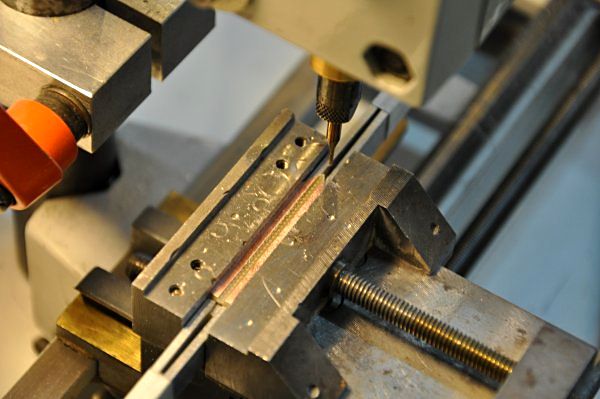

| 007 - Rainurage
en long ... (fraise de 0,8 mm) |
|

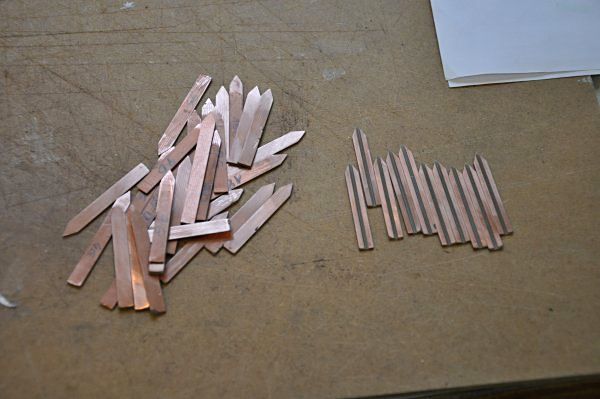

008 - A refaire
40 fois |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

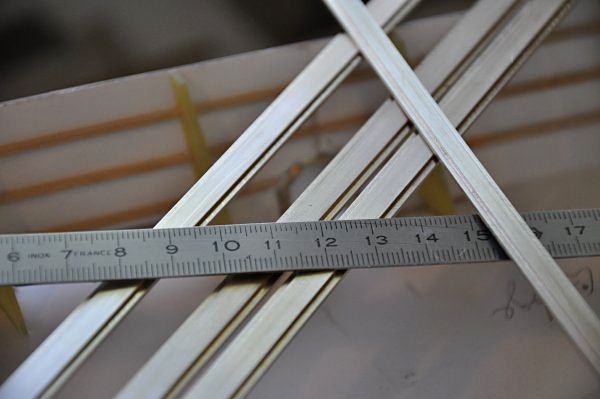

| 009 - Barres de
laiton avec épaulement symétriques |
|

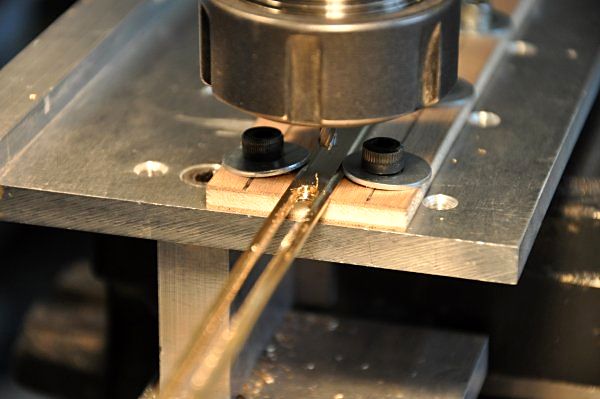

010 - Les
barres sont coupées en longueur |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

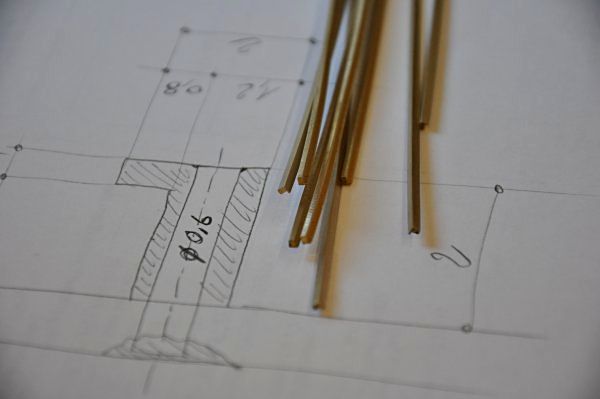

| 011 - Voici les
cotes à obtenir |
|

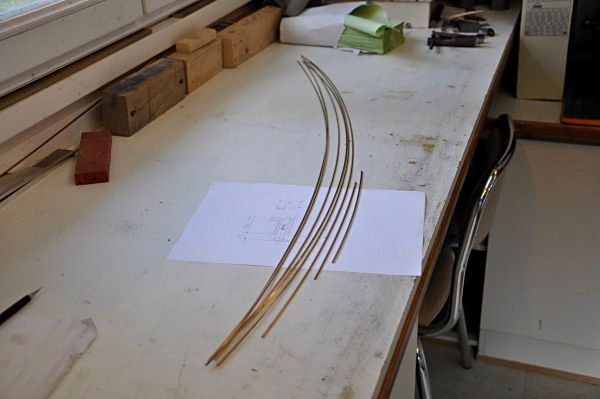

012 - Mais
petit problème, elles sont tordues |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

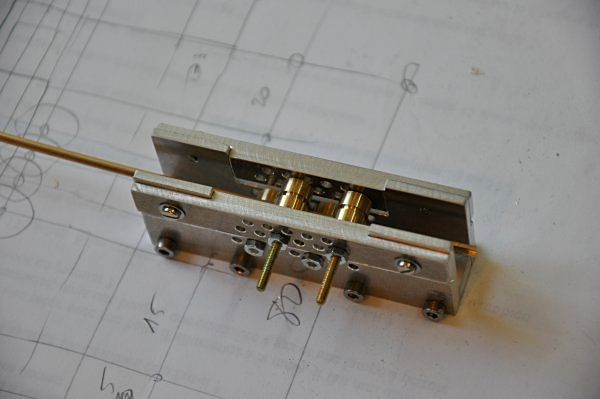

| 013 -
Fabrication d'un laminoir pour les redresser |
|

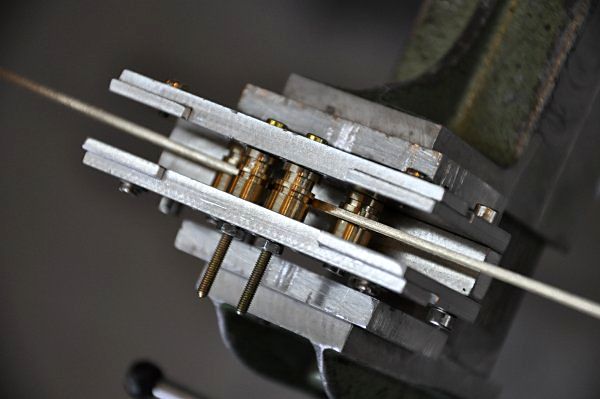

014 - Trois
passages sont nécessaires ... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

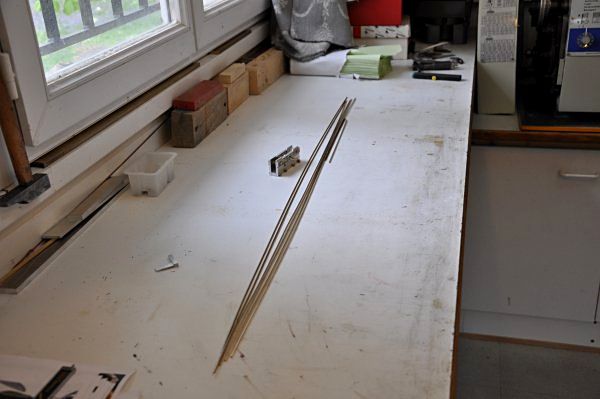

| 015 - ... mais
le résultat est parfait |
|

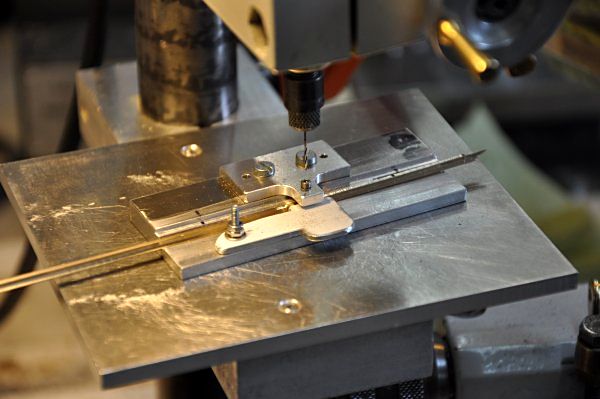

016 - Perçage
de trous de 0,6 mm tous les 20 mm |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

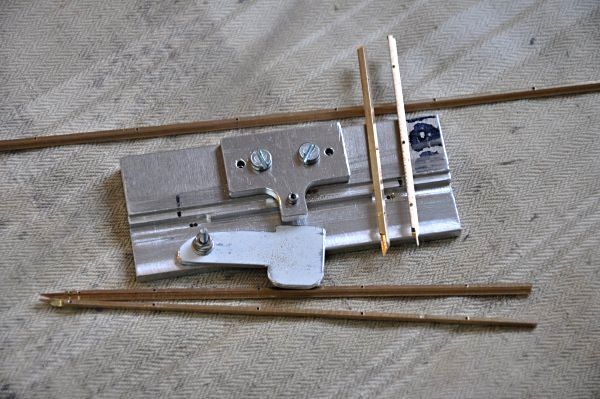

| 017 - On
aperçoit les petits trous |
|

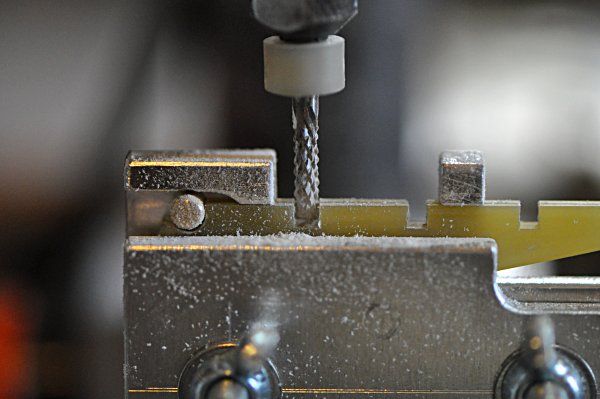

018 - Léger
agrandissement des passage des longerons |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

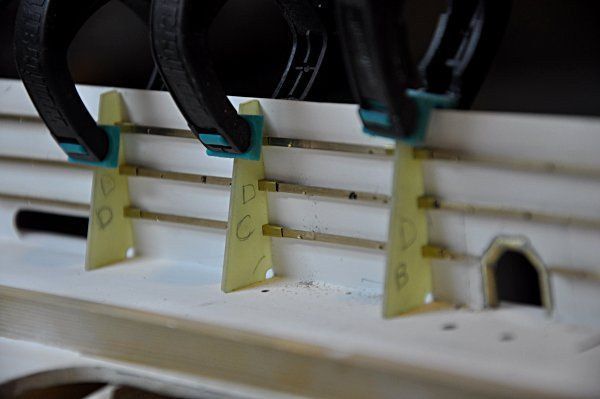

| 019 - Les
renforts vont servir à positionner les longerons |
|

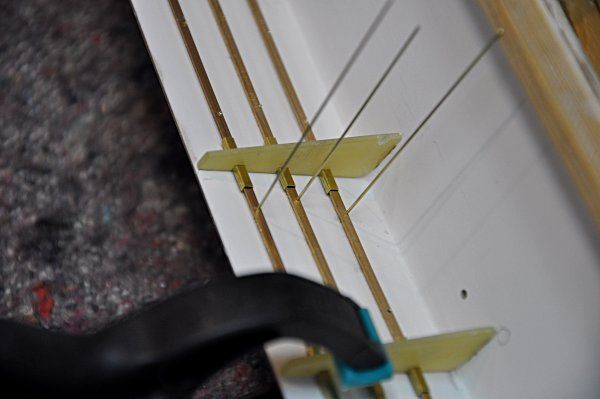

020 - Perçage
à 0,6 mm du bastingage |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

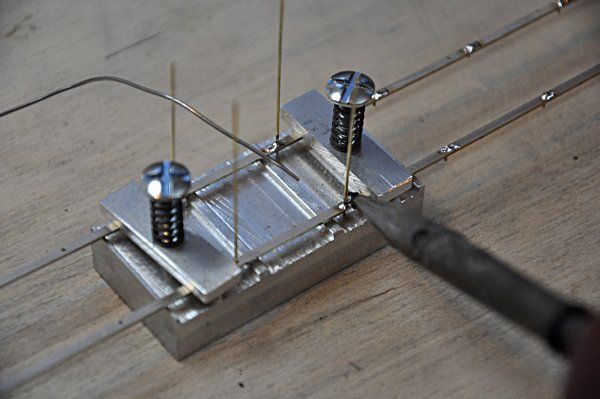

| 021 - Soudure d'un
fil de 0,6 mm dans les trous des longerons |
|

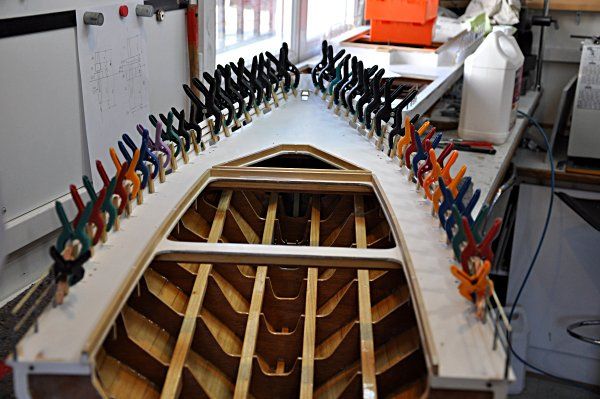

022 -
Assemblage des longerons dans les trous du
bastingage |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

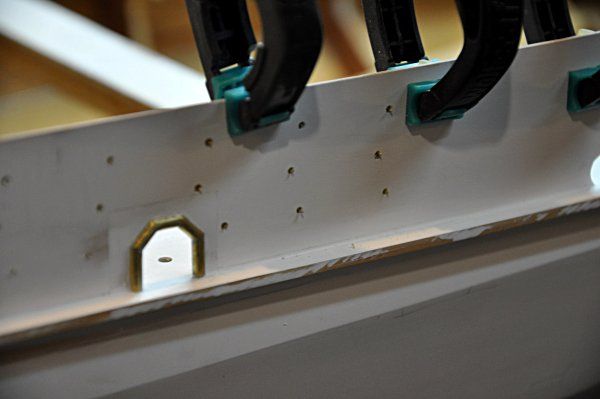

| 023 - Les fils
dépassent un peu à l'extérieur ... |
|

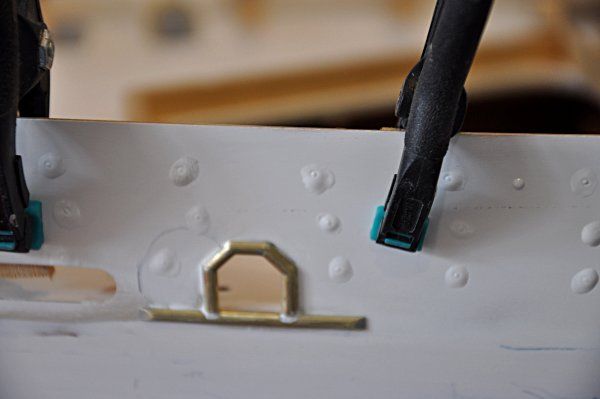

024 - ... ils
sont bouchés avec du gel-coat ponçable |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

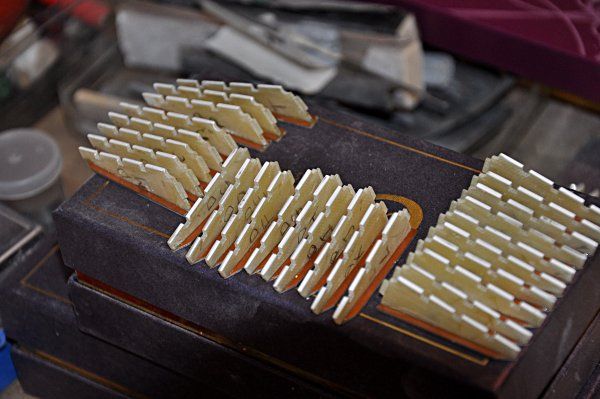

| 025 - Les
renforts sont préparés |
|

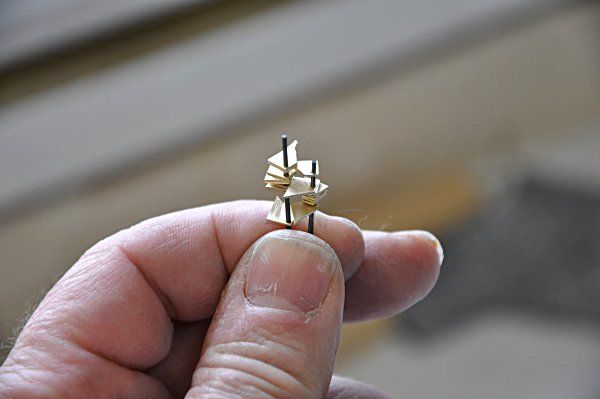

026 - Encore
des petits bidules ... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

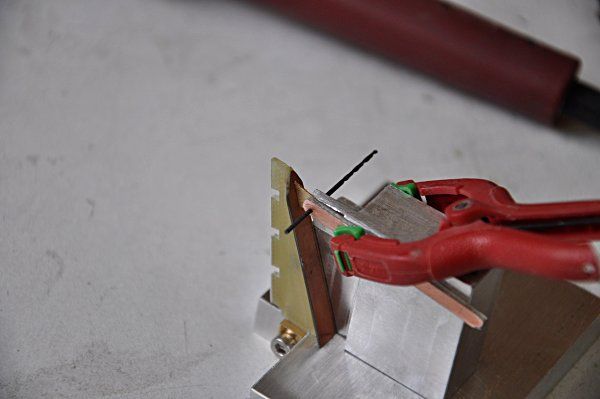

| 027 - ... qui
sont soudés sur les renforts |
|

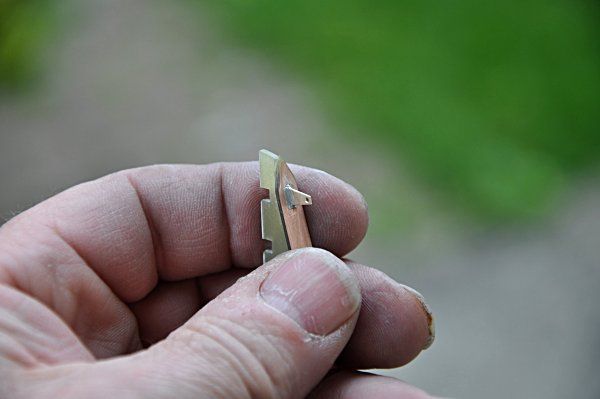

028 - En voilà
un .... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

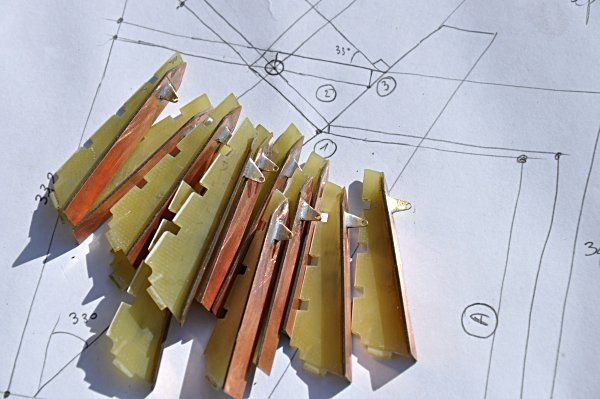

| 029 - ... et
voici les autres |
|

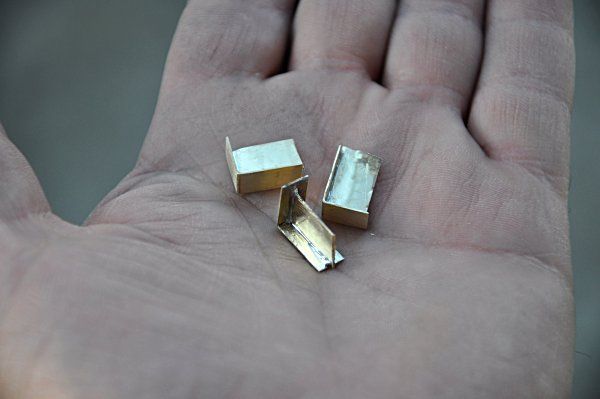

030 - Trois
autres pièces à souder sur les renforts |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

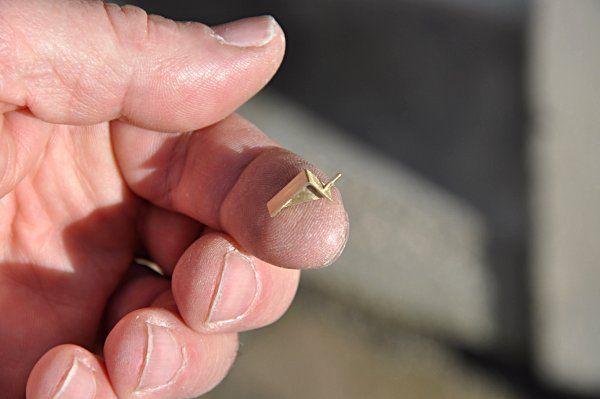

| 031 - Ce n'est
pas bien gros |
|

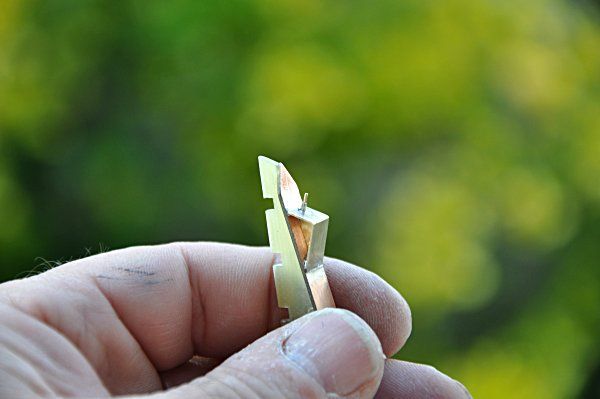

032 - Une fois
soudé |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

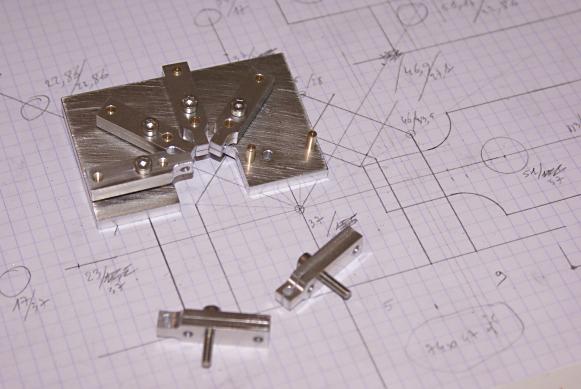

| 033 - "Petit"
montage de soudure |
|

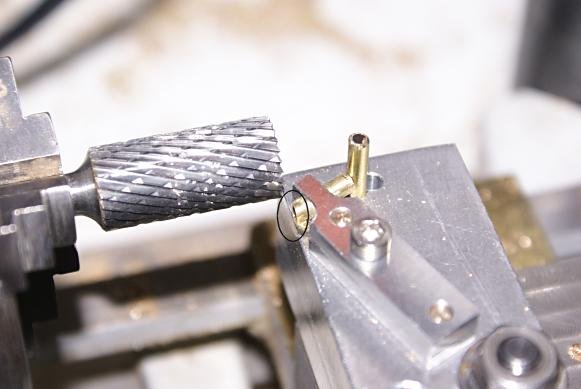

034 - Coupe à
22,5 degrés de ces tubes de 2 mm de diamètre |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

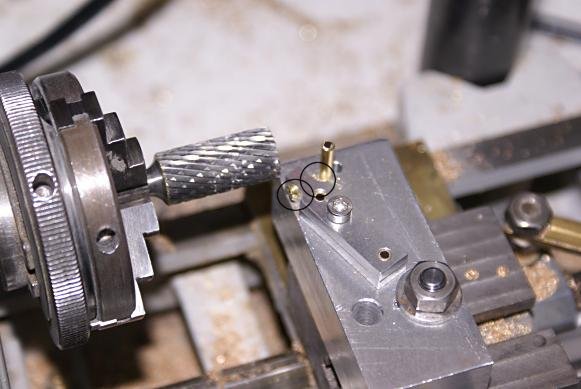

| 035 - Après un
bout, on retourne et on fait l'autre |
|

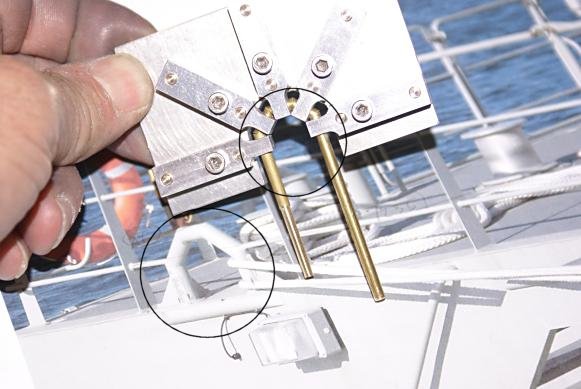

036 - A
comparer avec une photo du vrai bateau |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

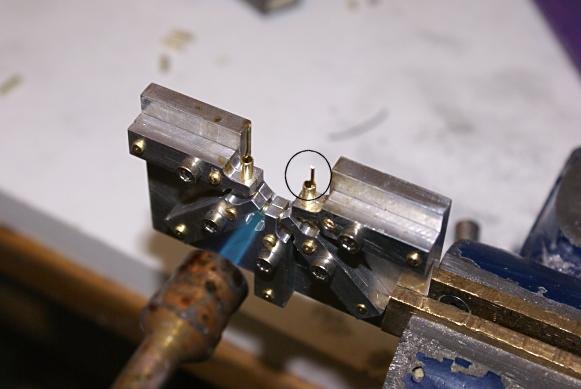

| 037 - Soudure
au chalumeau avec un fil de 0,8 mm (armature) |
|

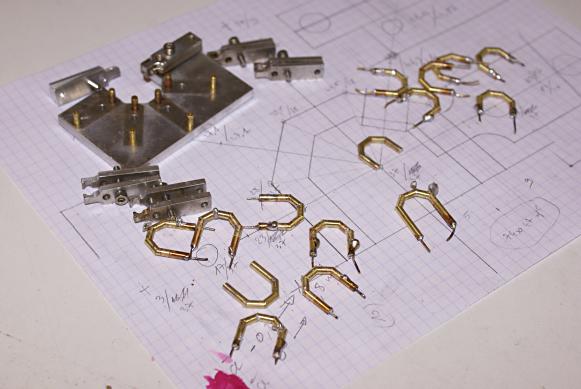

038 - Toutes
les pièces soudées |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

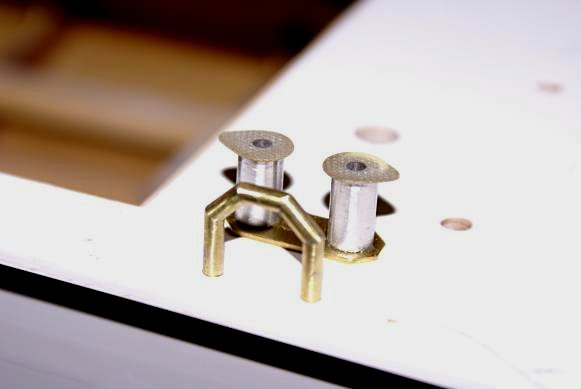

| 039 - Après un
petit ponçage |
|
040 - Au niveau
du bastingage avant |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

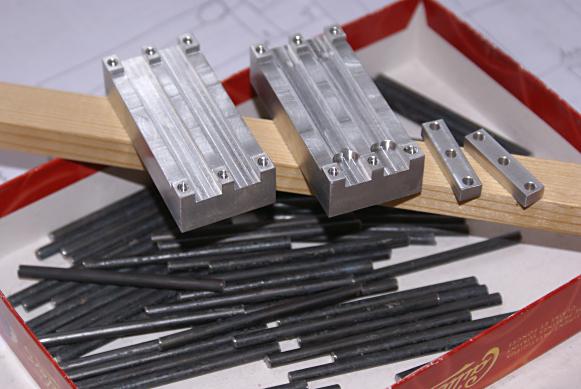

| 041 - Un beau
paquet de barres de 4 mm en corde à piano |
|

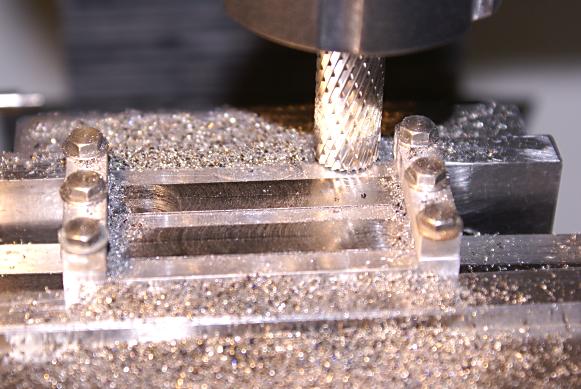

042 -
Surfaçage sur un gabarit d'usinage |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

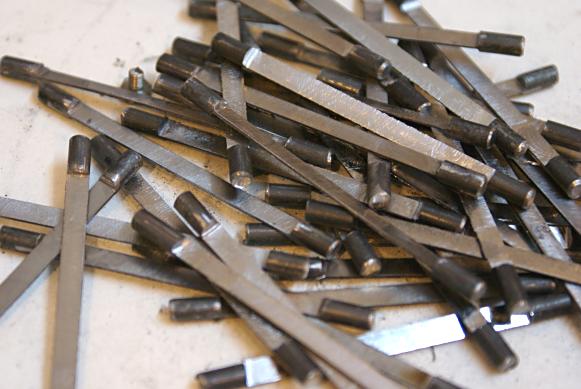

| 043 - Un petit
ponçage est nécessaire ... |
|

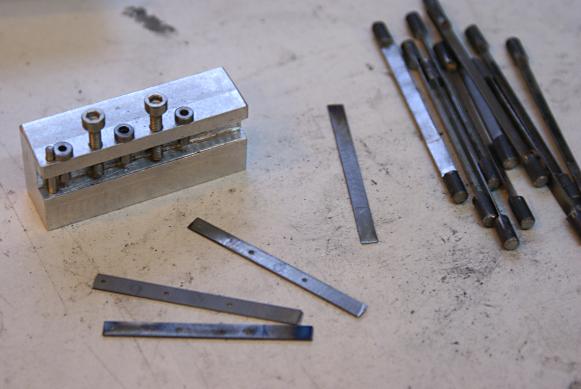

044 - ... puis
coupe des extrémités, perçages ... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

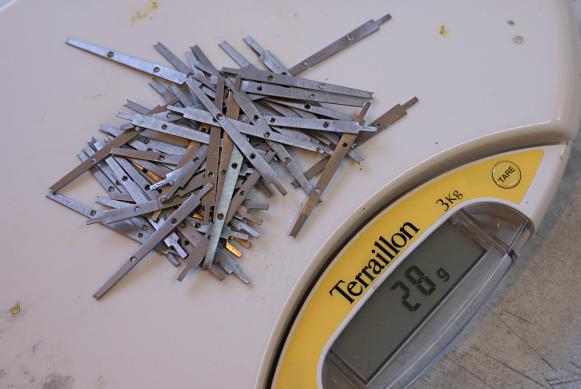

| 045 - et
épointage |
|

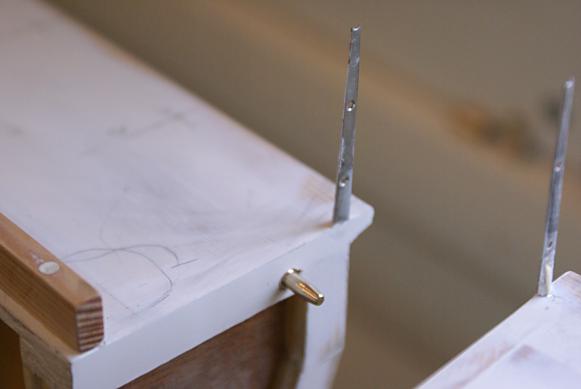

046 - Les deux
supports des rembardes au niveau du joint central |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

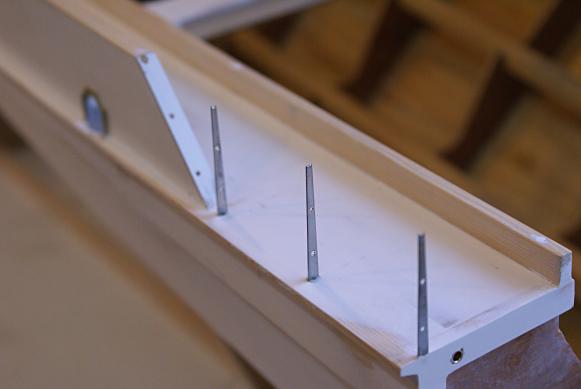

| 047 - Collage
des autres supports ... |
|

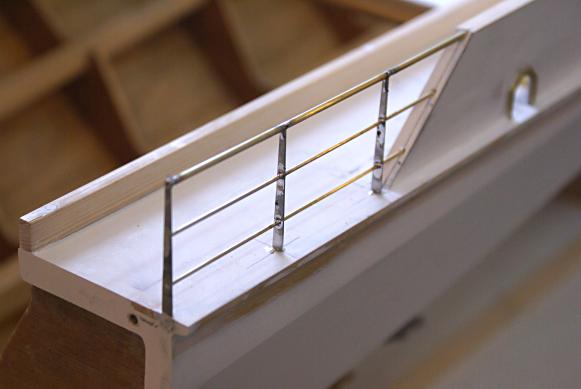

048 - ... et
des différents éléments des rembardes |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

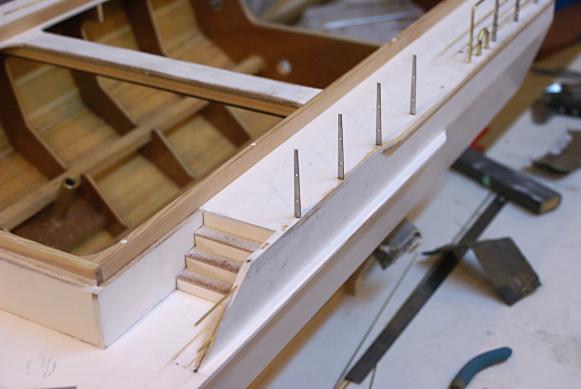

| 049 - Sur la
partie arrière ... |
|

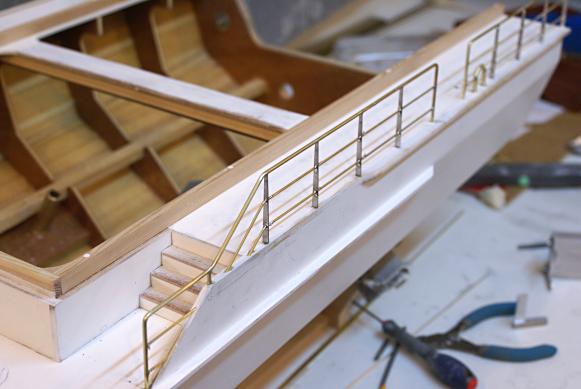

050 - ... trois
heures plus tard |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

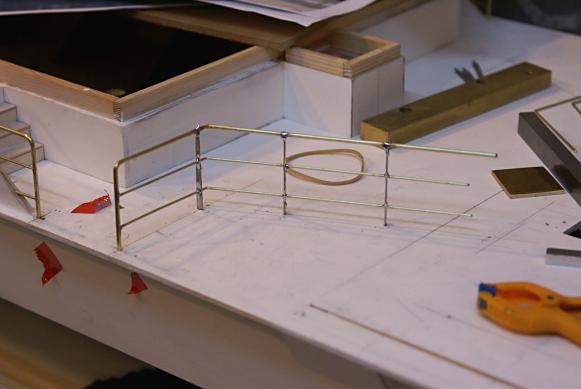

| 051 - Juste à
l'arrière des superstructures |
|

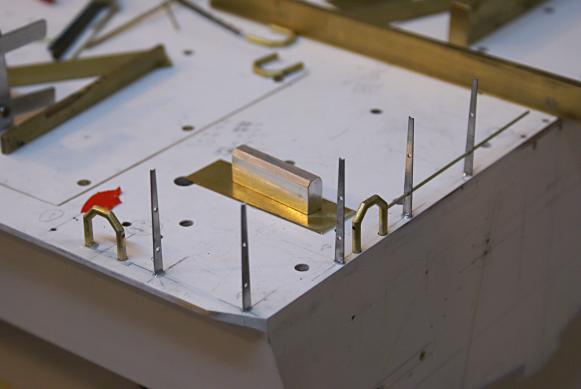

052 - Arrière
du bateau ... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

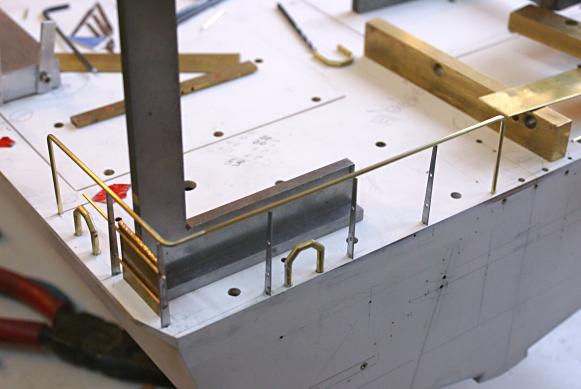

| 053 - ...
côté gauche ... |
|

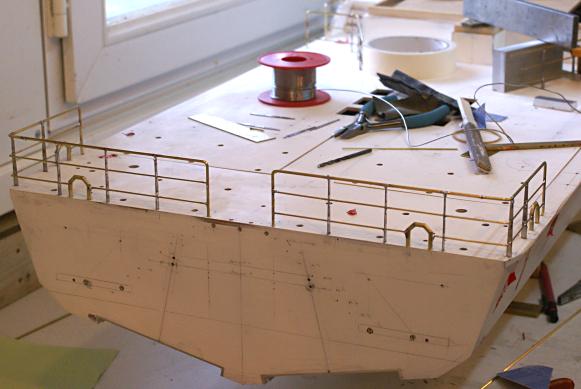

054 - ... des
deux côtés |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

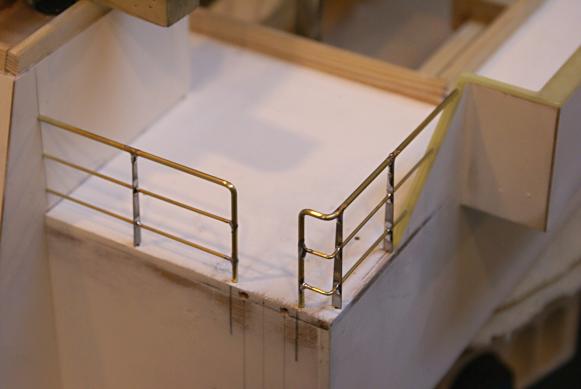

| 055 - Sur les
superstructures, à droite ... |
|

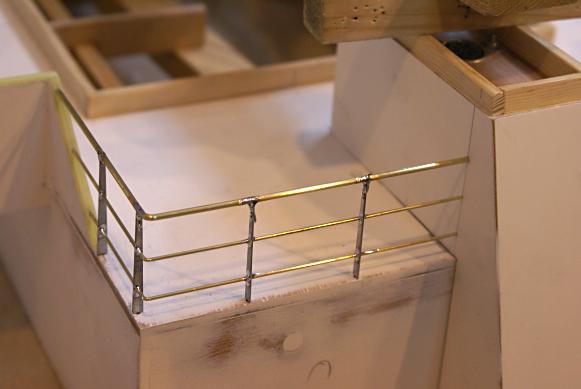

056 - ... et à
gauche |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

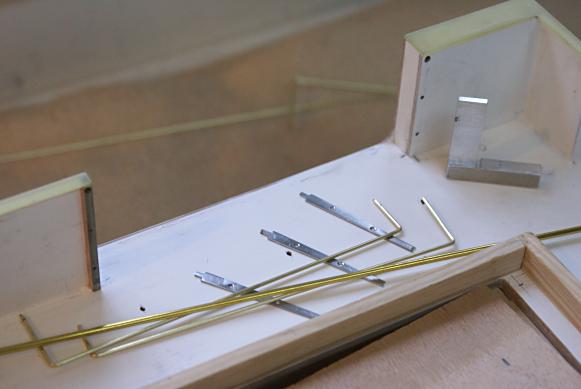

| 057 - Au niveau
des canots gonflables .. |
|

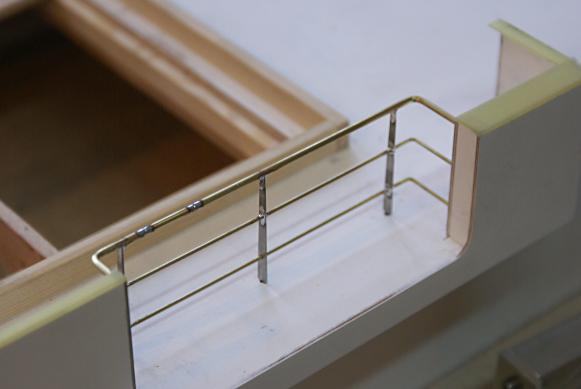

058 - ... avant
un petit ponçage |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

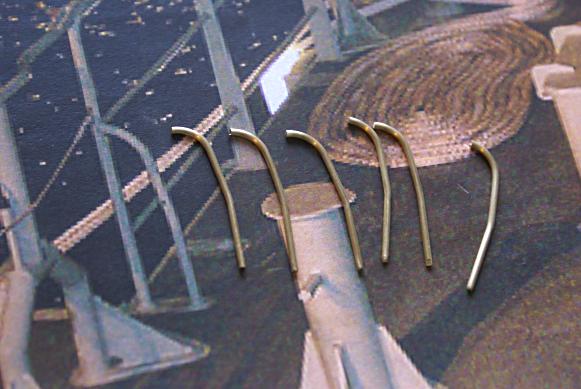

| 059 - Des
renforts au niveau des accès aux ponts |
|

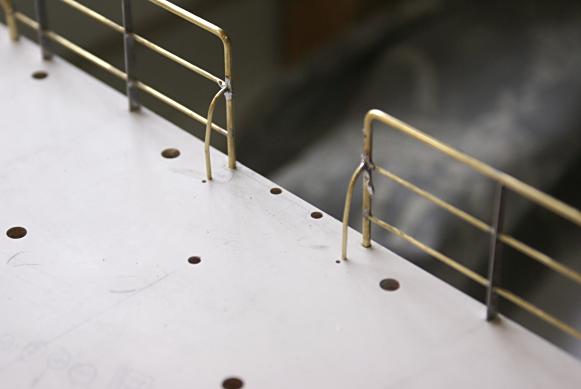

060 - Les
mêmes posés |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

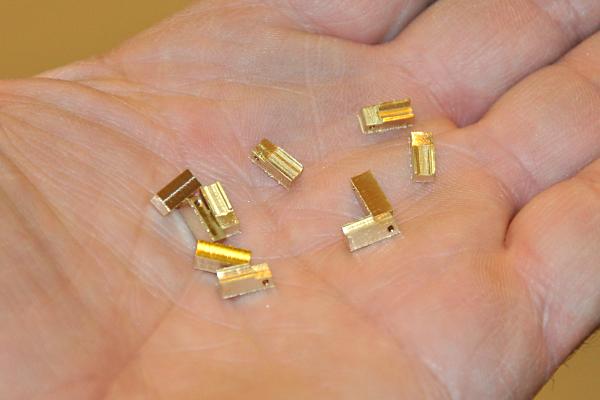

| 061 - Ce sont
de futures articulations |
|

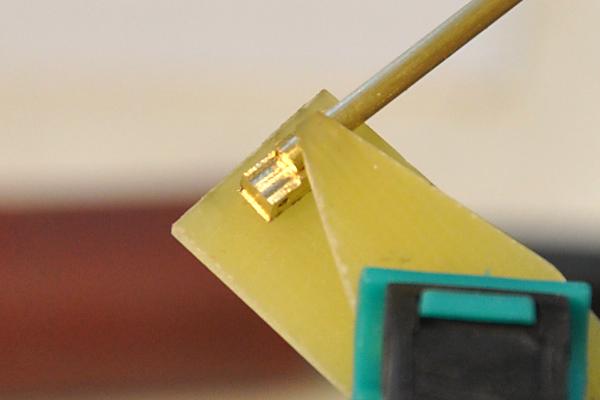

062 - Avant
soudure ... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

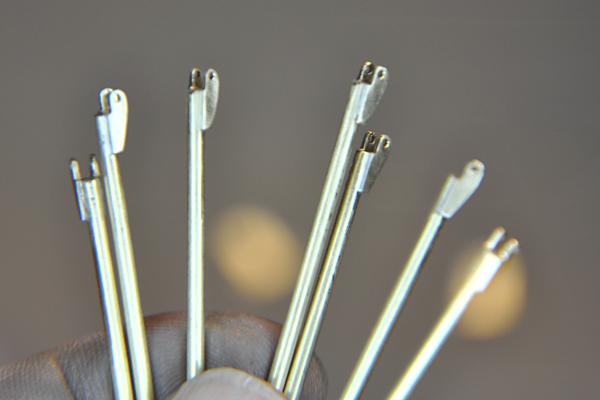

| 063 - ... et
après finition |
|

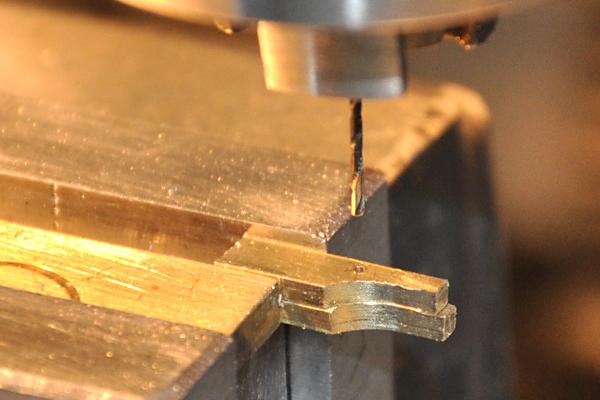

064 - Le foret
mesure 0,6 mm de diamètre |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

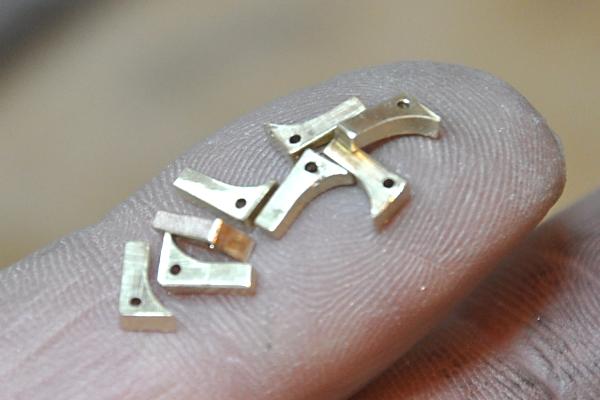

| 065 - Il ne
faut pas trembler |
|

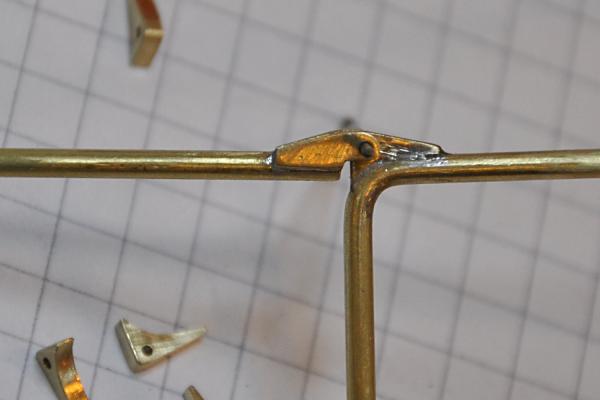

066 - Soudure
sur les rembardes |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

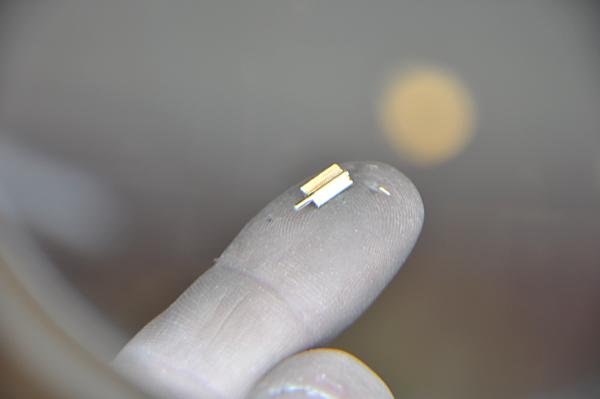

| 067 - C'est un
loquet |
|

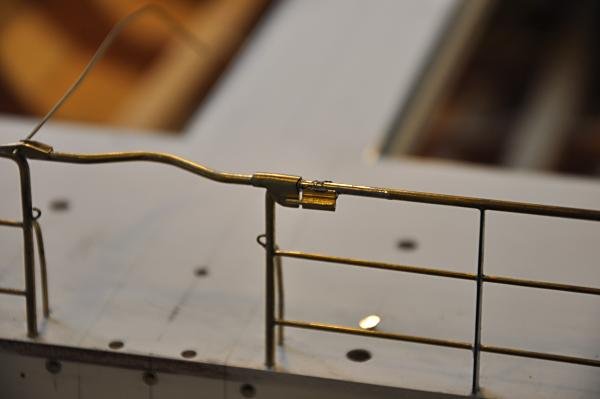

068 - Voilà le
résultat |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

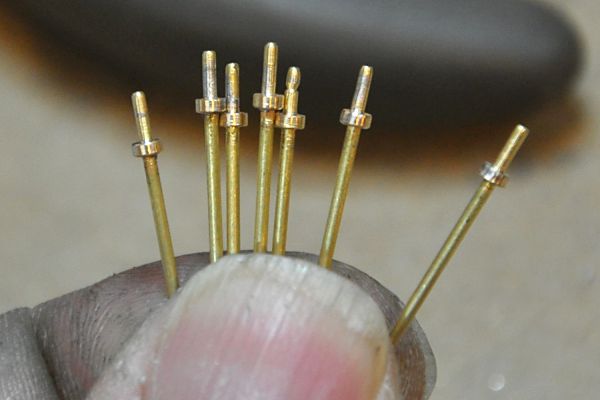

| 069 - Ce sont
de futurs gonds de portillons |
|

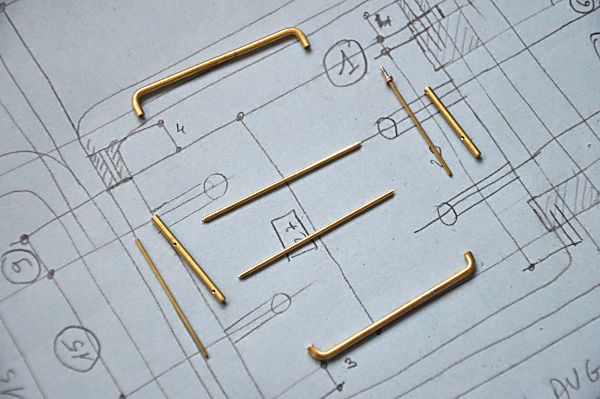

070 - Les
"morceaux" d'un portillon |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

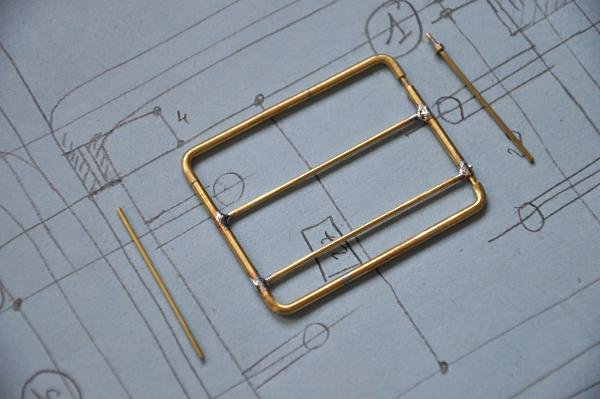

| 071 -
Assemblés et soudés |
|

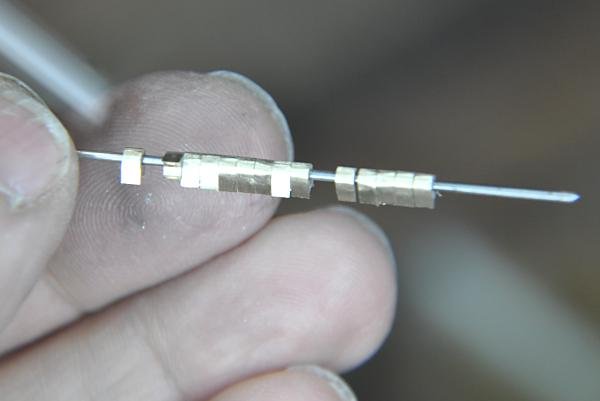

072 - C'est
bien petit ... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

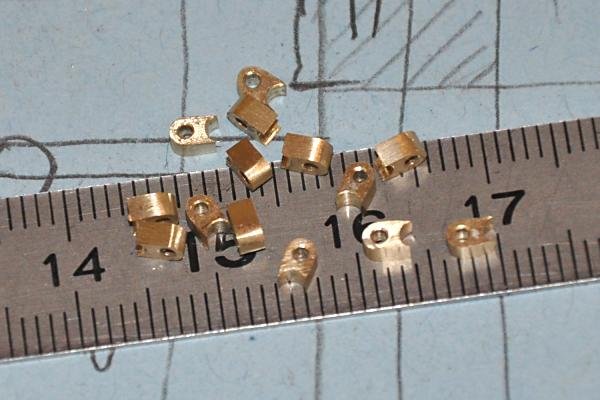

| 073 - ...
vraiment petit ! |
|

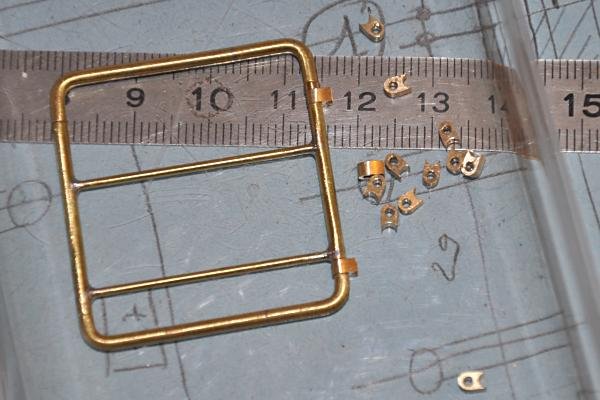

074 - Il faut
souder tout cela sur les portillons |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

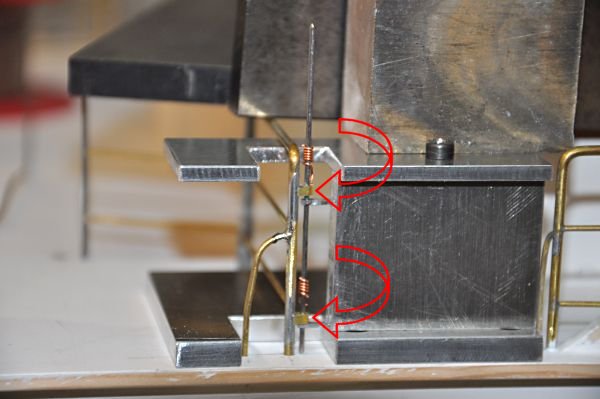

| 075 - Le
montage de soudure est impressionnant |
|

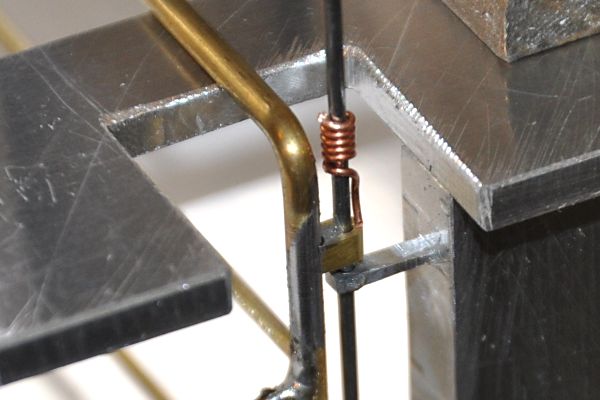

076 - Détail
juste avant soudure |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

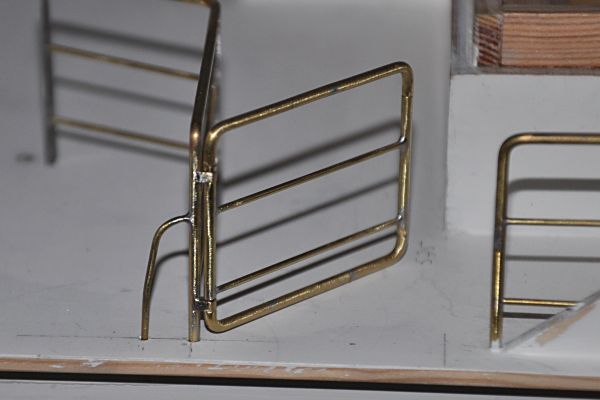

| 077 - Une fois
soudés, les portillons s'ouvrent parfaitement |
|

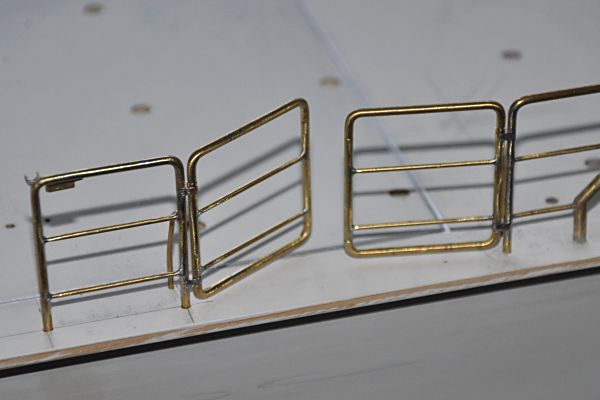

078 - Vers l'arrière
du bateau |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

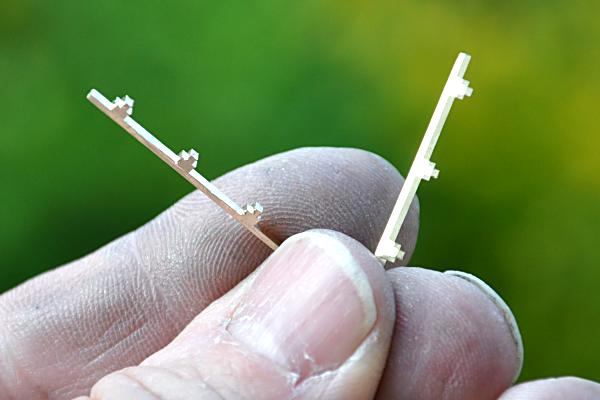

| 079 - Quand les
pièces sont petites, on les fait "en
grappes" |
|

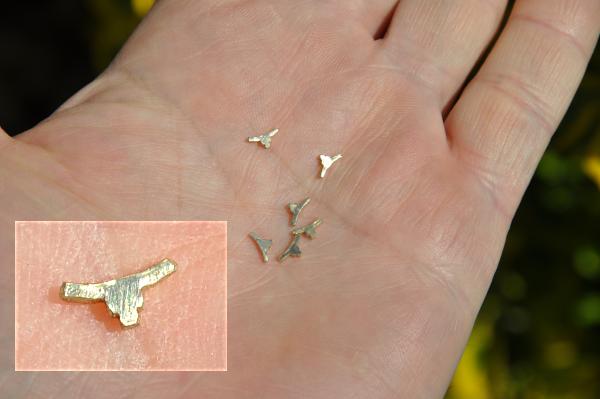

080 - Après
coupe et deux coups de lime ... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

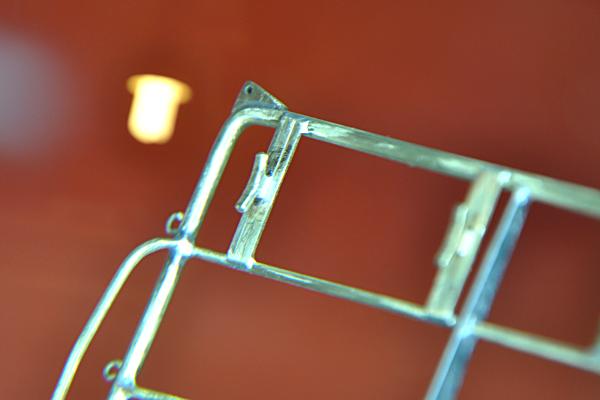

| 081 - ... et
une fois en place |
|

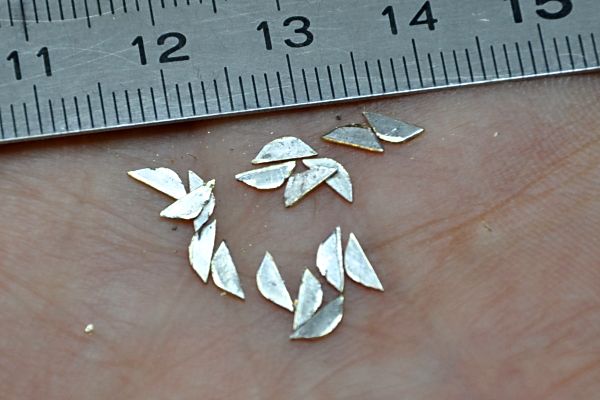

082 - De très
petits renforts |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

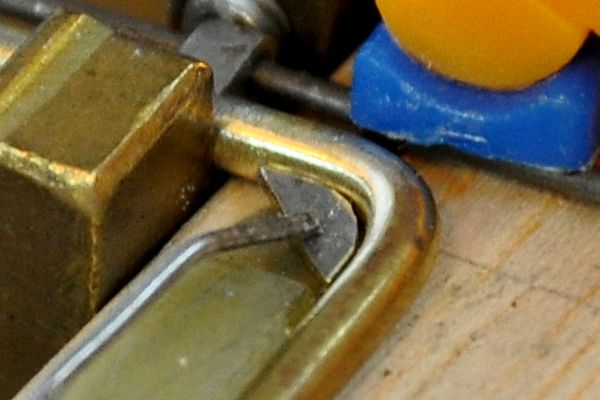

| 083 - Le tube
mesure 2 mm de diamètre |
|

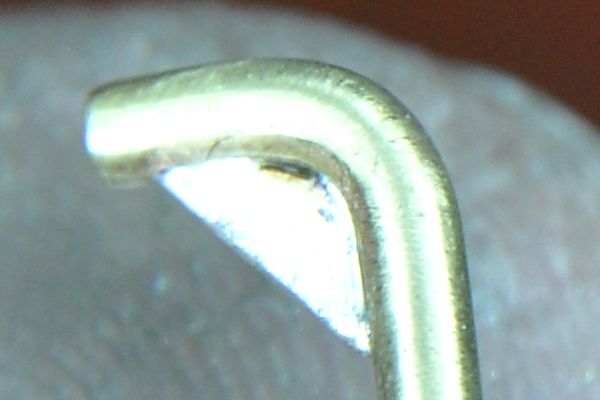

084 - Mais pas
de problème pour souder le renfort |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

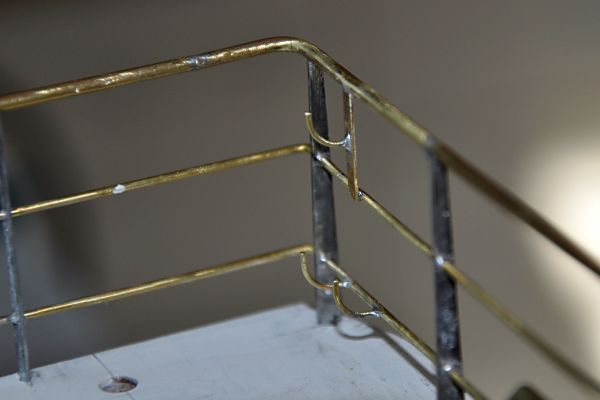

| 085 - Les
supports de bouées à l'arrière du bateau |
|
