L'accastillage des ponts " |
 - - - - -  |
| Au fur et à
mesure de l'avancement de la construction du
bateau, je fabrique les pièces d'accastillage |
|
|
| |
|
|
| |
| Il y a pas mal
de pièces qui équipent les ponts : bittes d'amarrage,
prises d'air, aérateurs, vannes de remplissage
des différents réservoirs ... |
|
|
| |
 |
|
 |

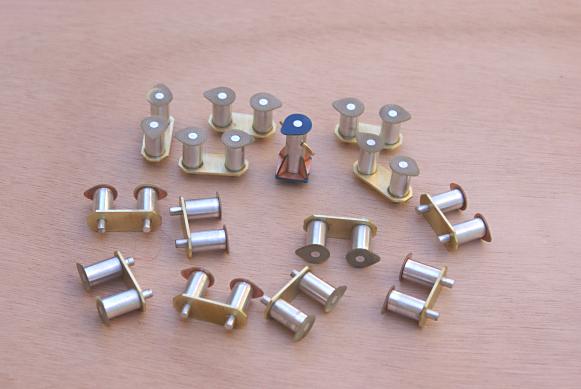

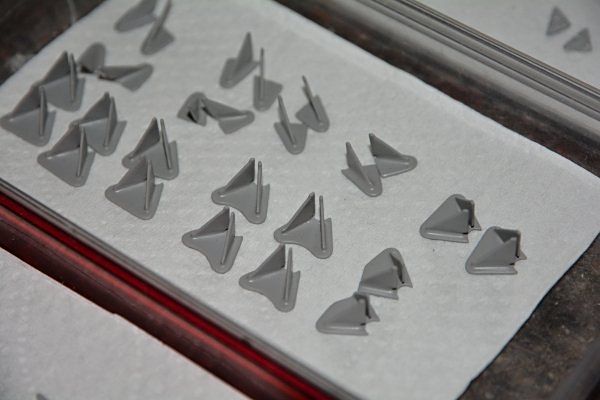

| 001 - Les
bittes d'amarrage, prêtes pour la peinture |
|

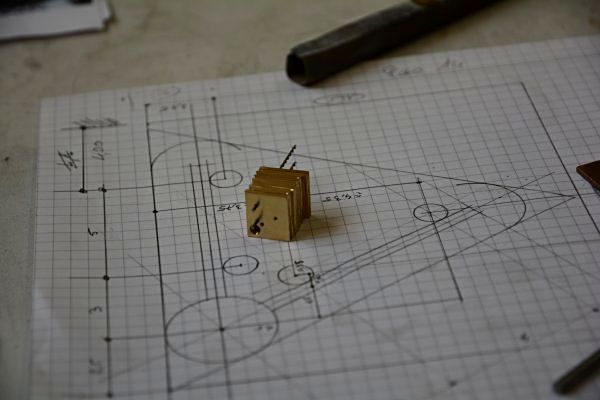

002 -
Préparation des guides des aussières |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

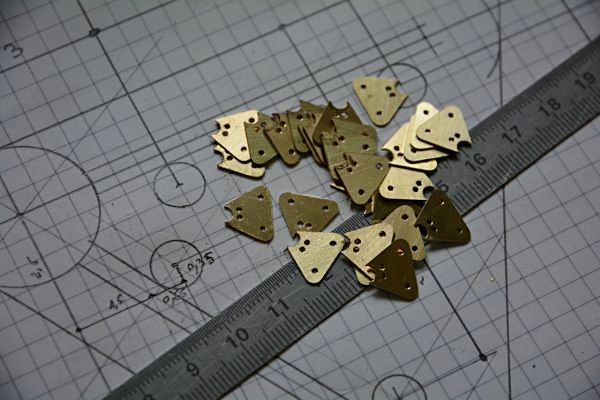

| 003 - Après
quelques passages sous la fraise |
|

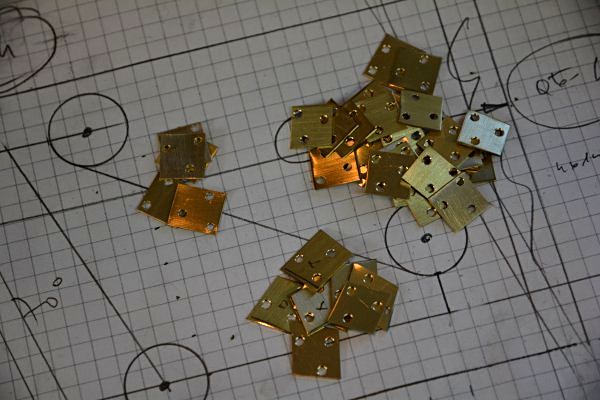

004 - Mais qu'est-ce
que c'est ? |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

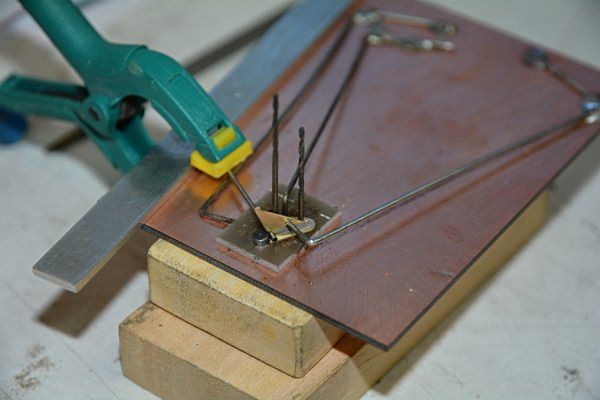

| 005 - Découpe
... |
|
006 - ... puis
soudure |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

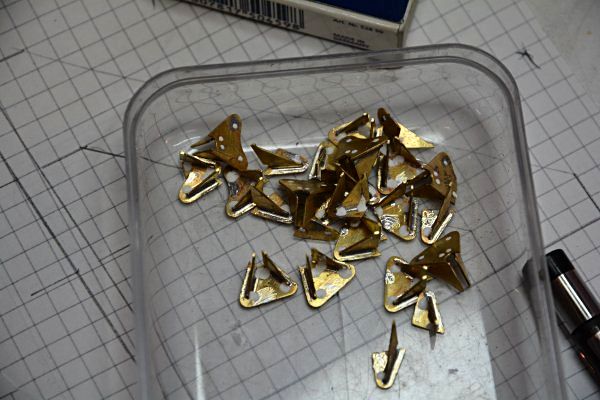

| 007 - Un petit
ponçage .... |
|
008 - ... puis
peinture |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

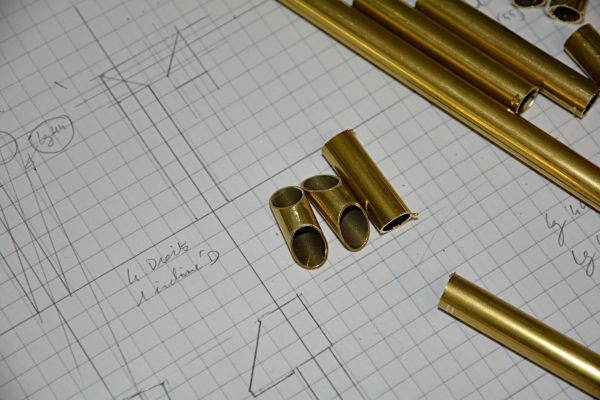

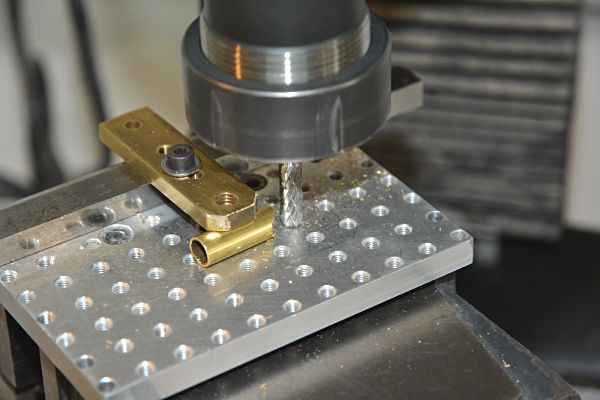

| 009 - Usinage
à 45° de tubes de 8 mm de diamètre |
|
010 - Il y a 20
extrémités à faire |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

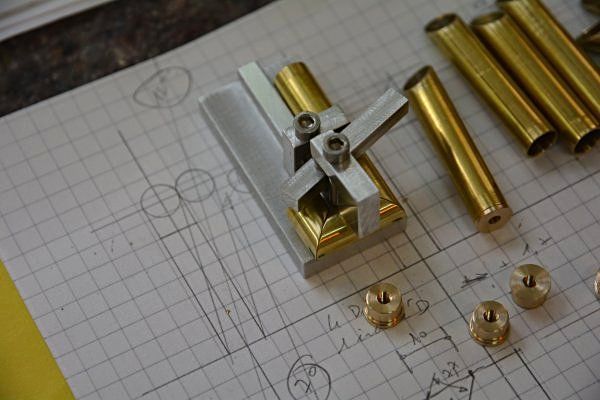

| 011 - Petit
montage de soudure |
|

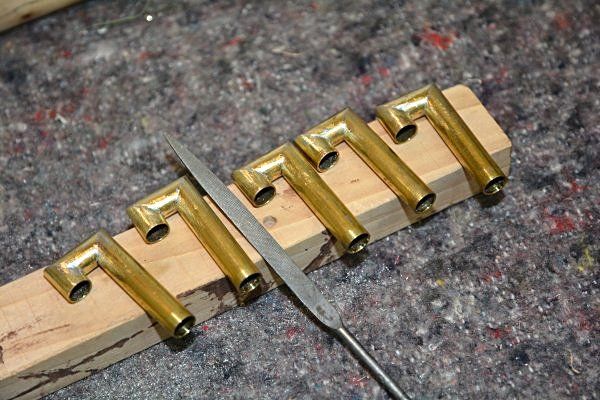

012 - Deux ou
trois coups de lime plus tard |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

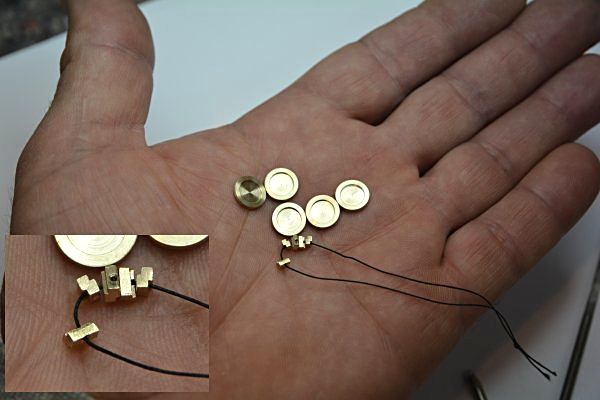

| 013 - Les
fermetures (voir image 016) |
|
014 - C'est
bien petit tout celà |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

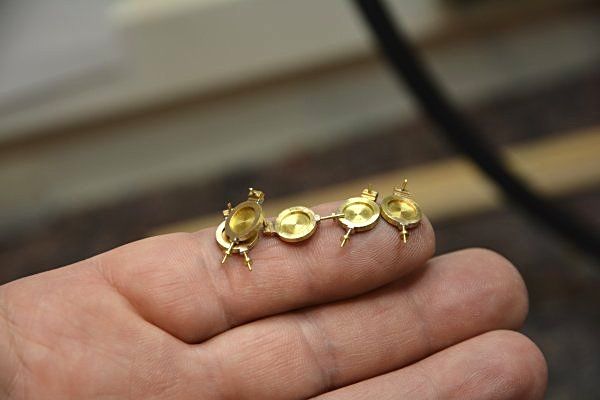

| 015 - Encore
une petite soudure |
|

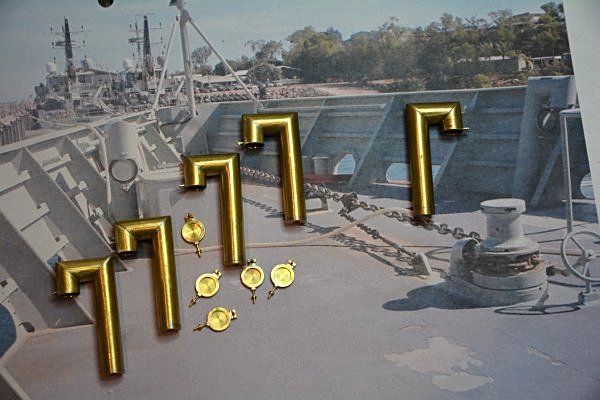

016 - Les
manches à air prêtes pour la peinture |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

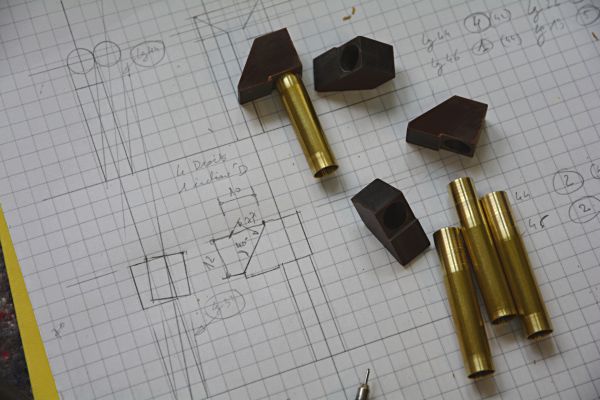

| 017 - D'autres
modèles |
|

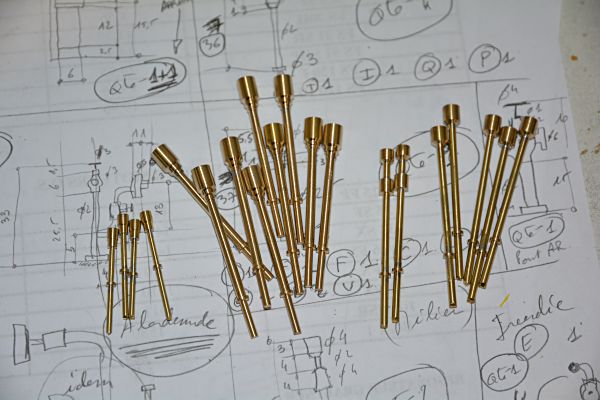

018 - Des
aérateurs |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

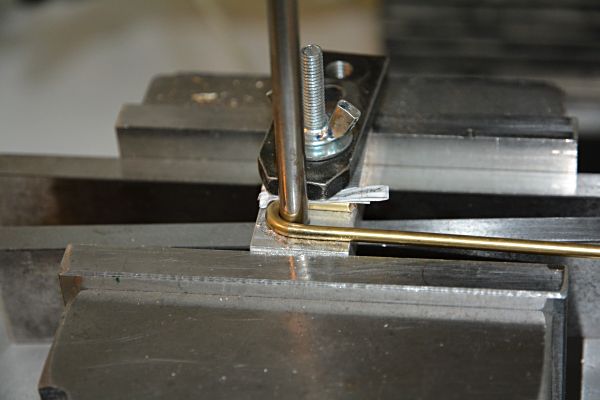

| 019 - Pliage d'une
barres de 2 mm en laiton |
|

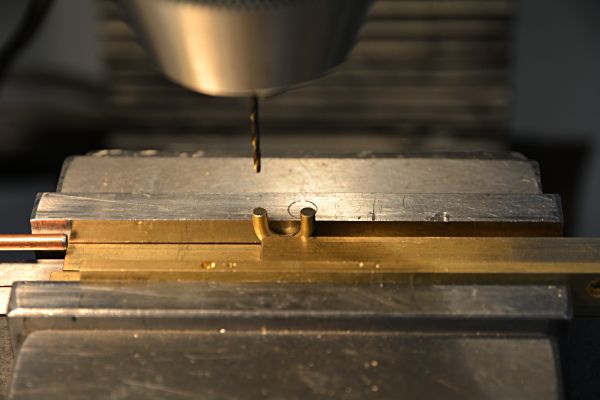

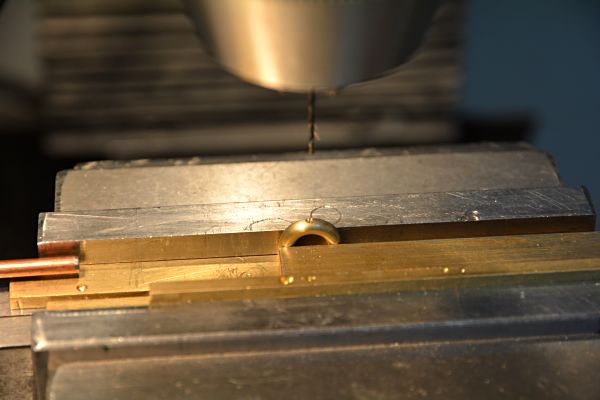

020 - Après
coupe, perçage d'un trou de 1 mm dans l'axe |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |
| 021 - Et aussi
de ce côté |
|
022 - D'autres
pièces d'accastillage |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

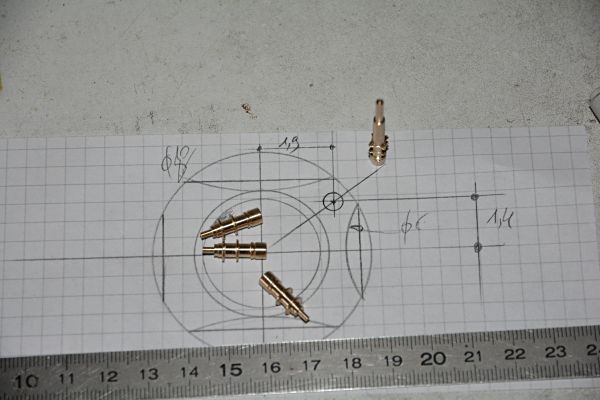

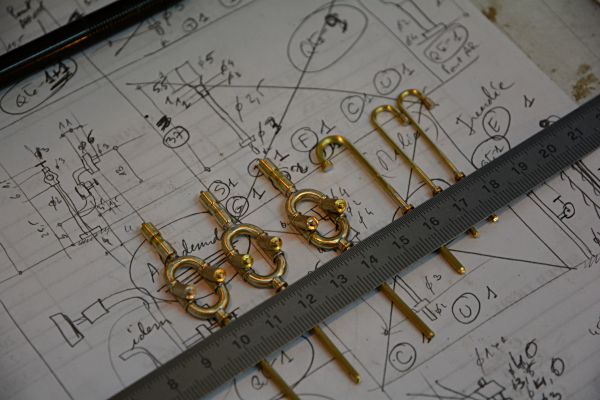

| 023 -
Préparation de quelques vannes |
|

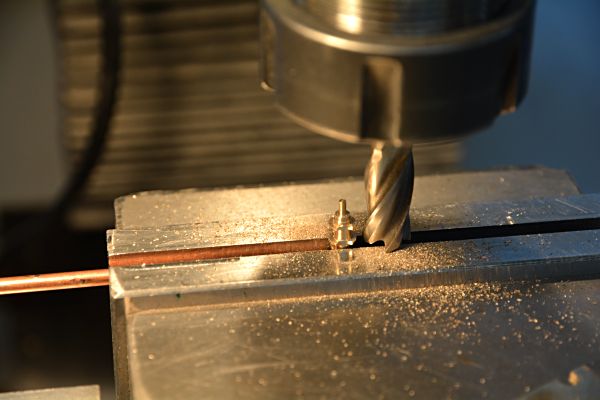

024 - La fraise
mesure 8 mm de diamètre |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

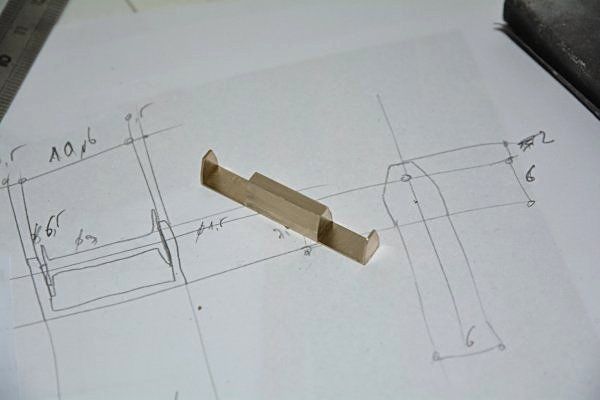

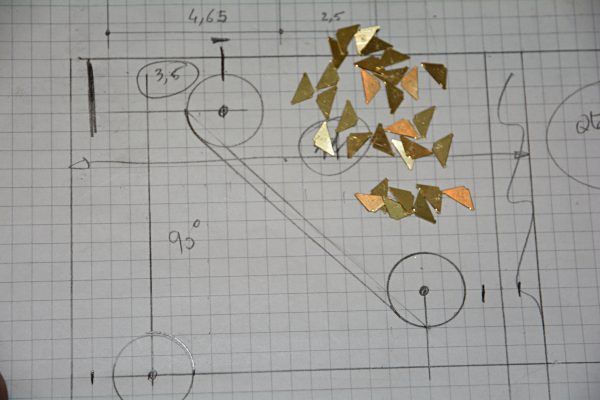

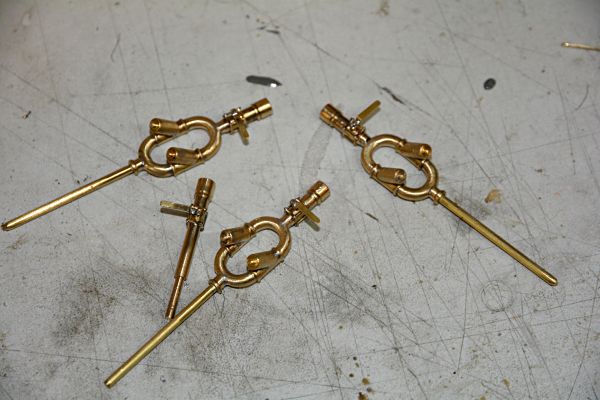

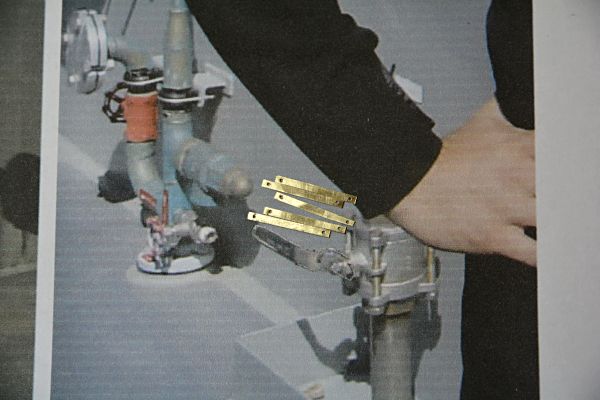

| 025 - 2 mm x 13mm,
trous de 0,6 mm |
|

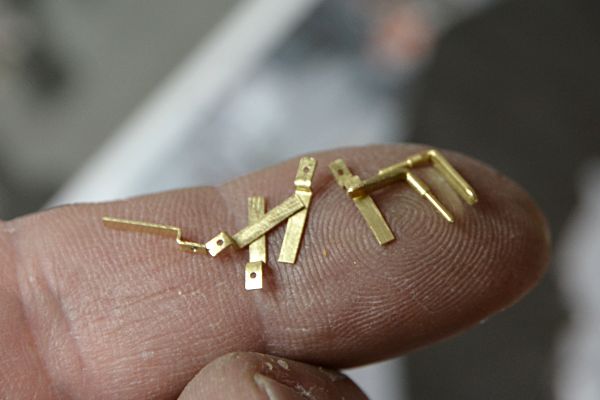

026 - Après
pliages ... |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |
| 027 - ... puis
soudure |
|

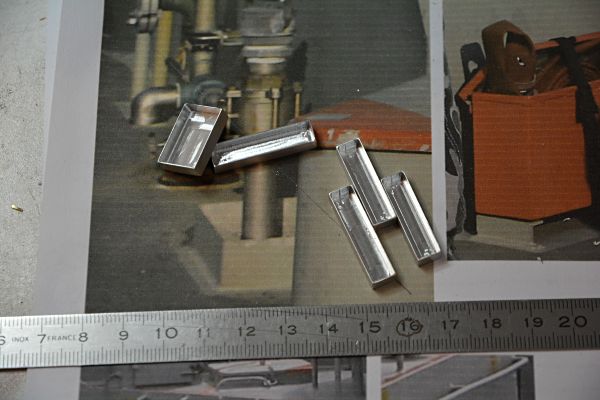

028 - Les bacs
de récupération sous les vannes à carburants |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

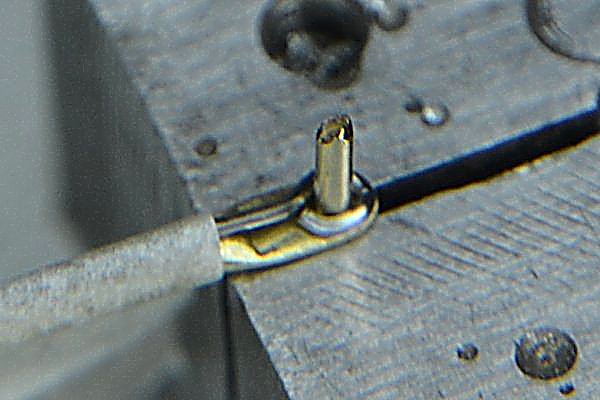

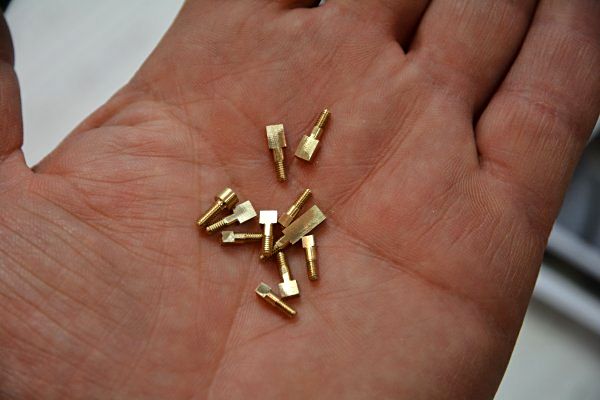

| 029 - Pièces
filetées à 1 mm |
|
030 - Encore
une pièce d'accastillage |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

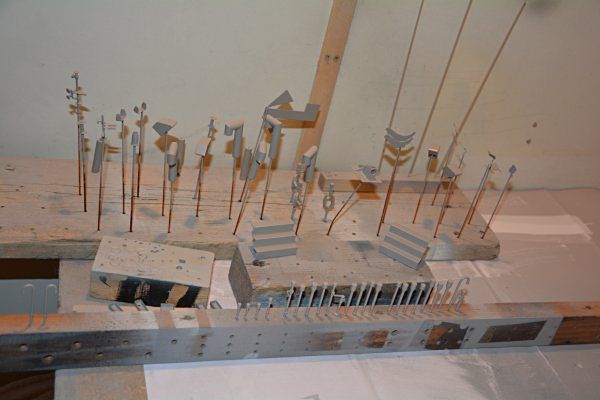

| 031 - Tout ce
petit monde est maintenant peint |
|

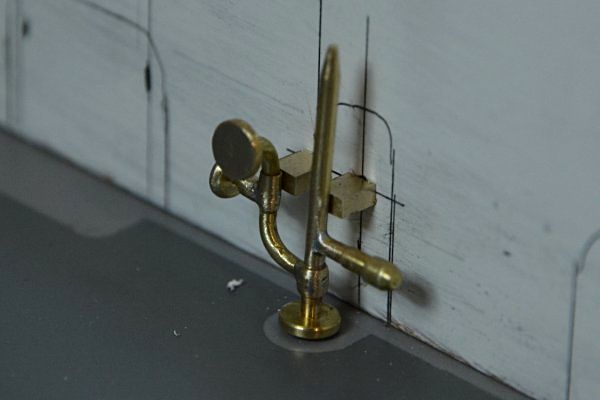

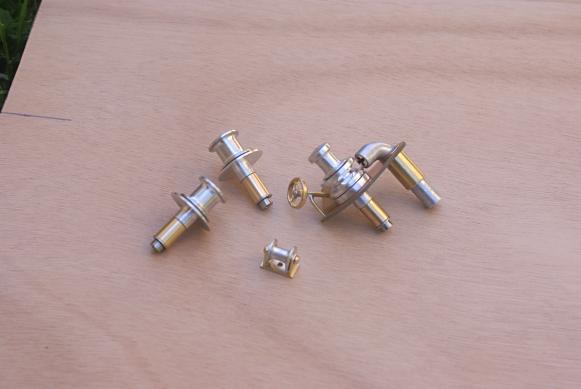

032 - Le treuil
d'ancre et les pièces d'accastillage du pont
arrière |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

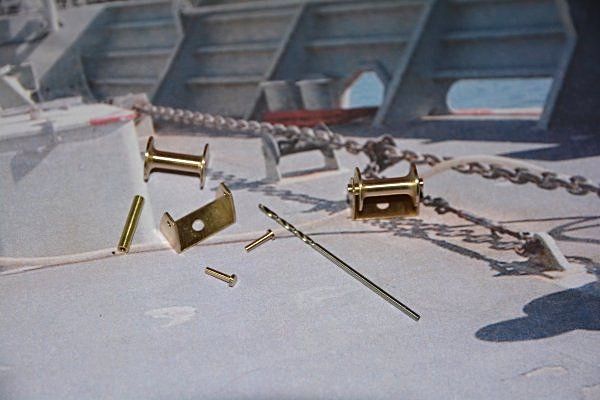

| 033 - Les
supports de la chaine d'ancre ... |
|
034 - ...
terminés, prêts pour la peinture |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

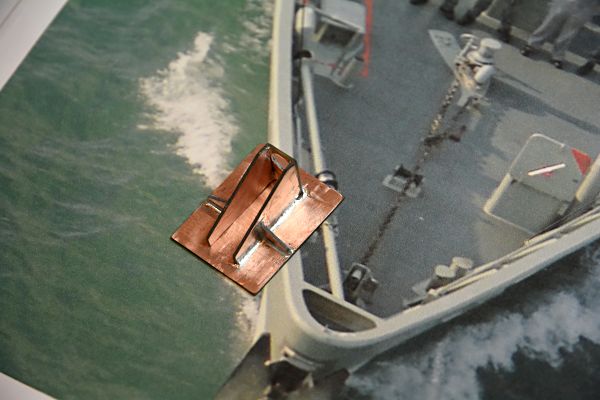

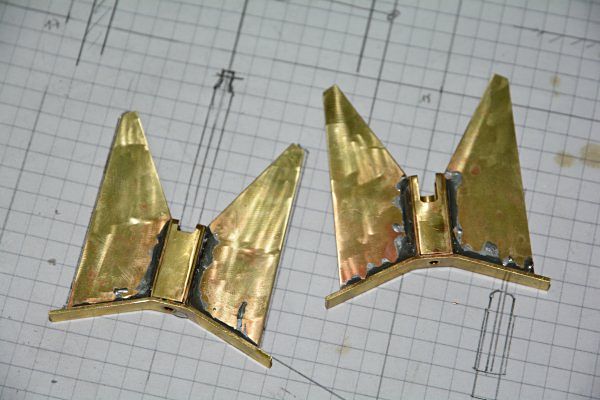

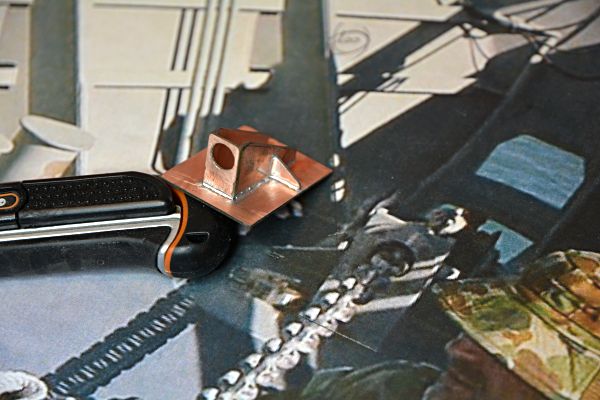

| 035 - Le guide
chaine tout à l'avant du bateau |
|
036 - Dans une
autre vue |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

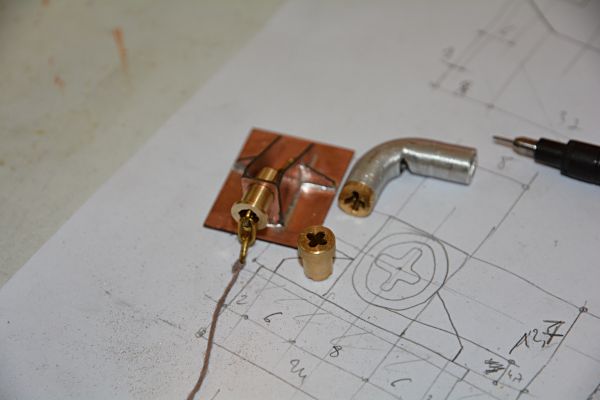

| 037 - Détail |
|

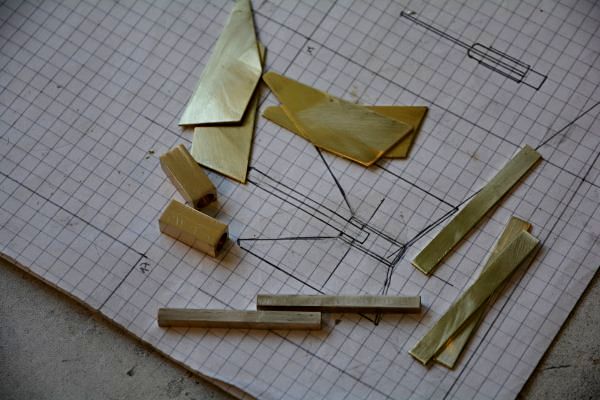

038 - Les
débits pour la fabrication de l'ancre |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

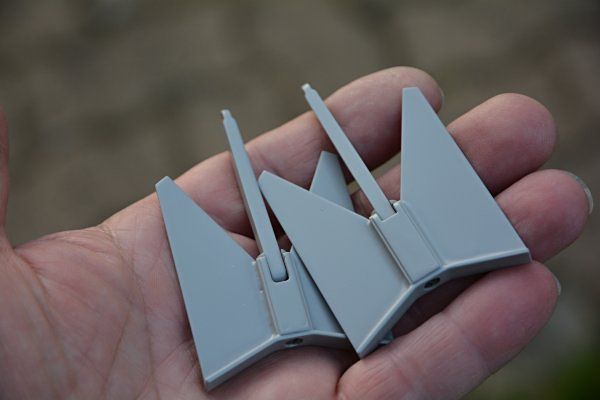

| 039 - J'en ai
fait deux (pour le plaisir ;-) ) |
|
040 - C'est
bien beau |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

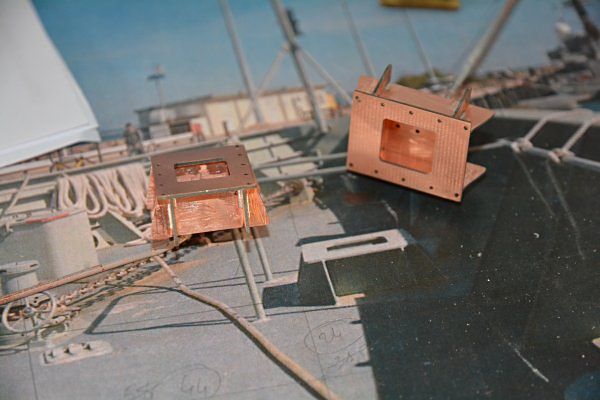

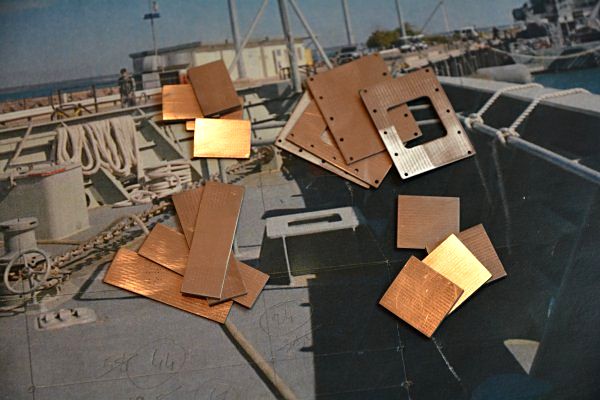

| 041 - Les
supports des grues avant et arrière |
|
042 - La grue
avant ne sera jamais installée |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

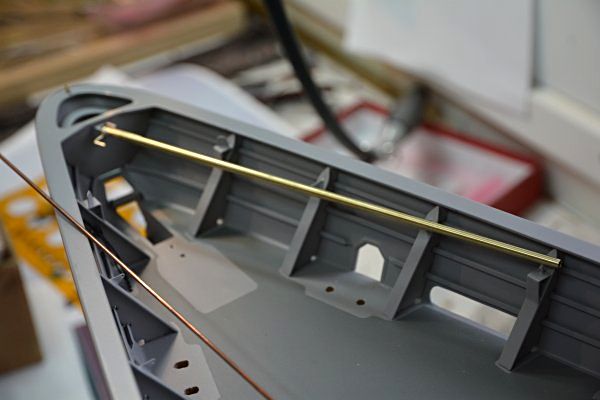

| 043 - Le mât
du drapeau de proue |
|

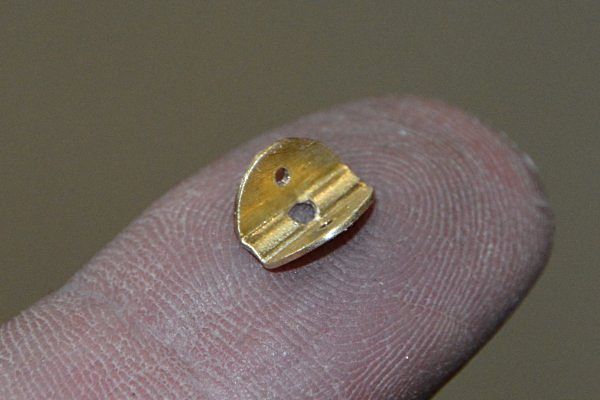

044 - Un petit
bidule à souder sur le mât |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |
| 045 - Les
renforts (petits, petits, petits) |
|
046 - Détail
de l'attache |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

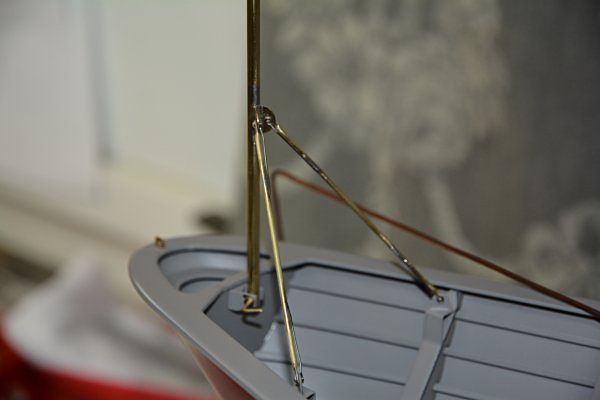

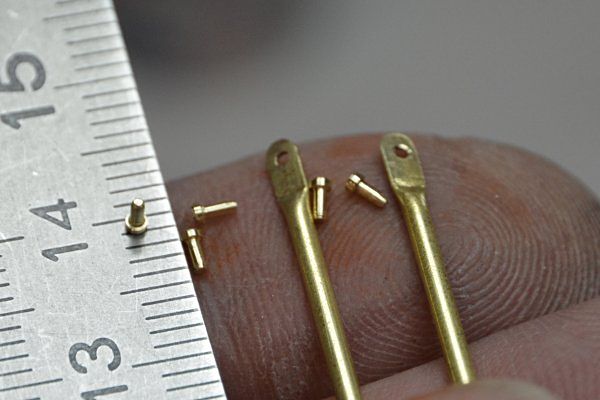

| 047 - Une fois
installé. Il n'y a plus qu'à peindre |
|

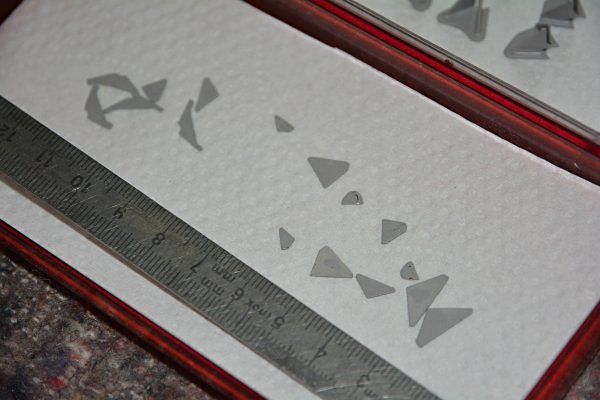

048 - Quelques
renforts juste peints |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

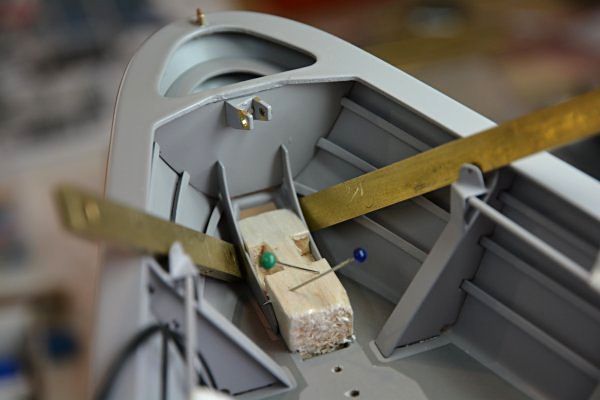

| 049 - Tout à l'avant |
|

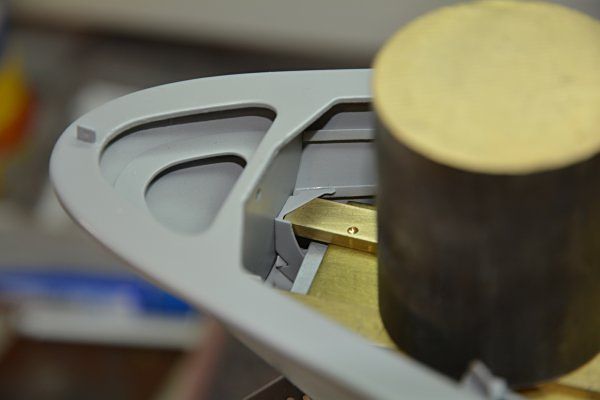

050 - Renforts
du bastingage (avec un peu de lest) |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |
| 051 - Encore
quelques renforts |
|

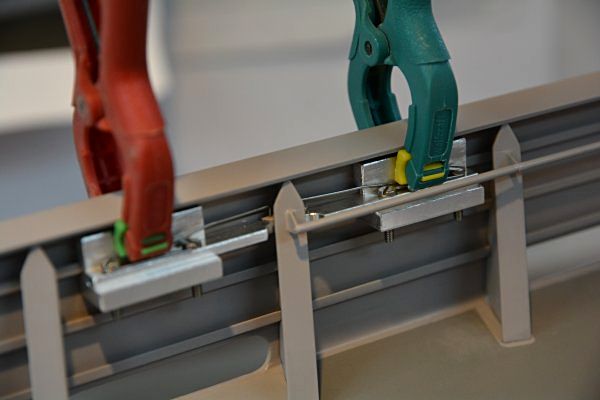

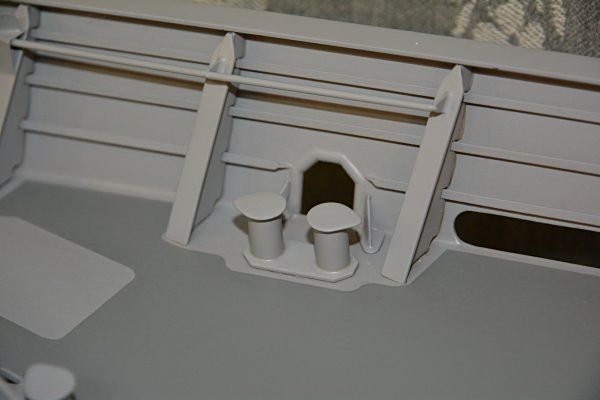

052 - Collage
des bittes d'amarrage et des renforts |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

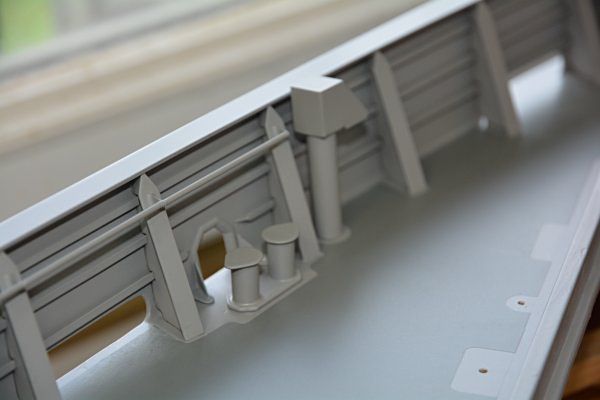

| 053 - Collage
des aérateurs ... |
|
054 - ... et
autres prises d'air |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

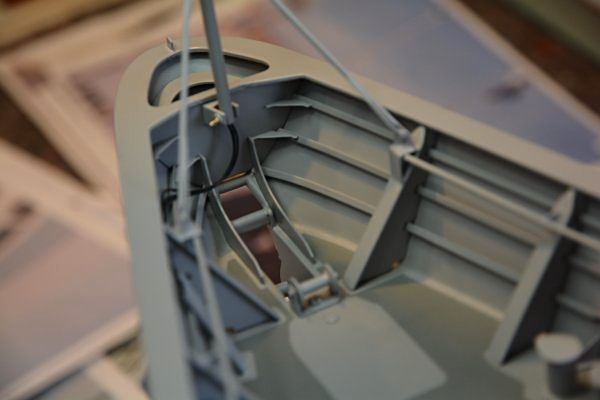

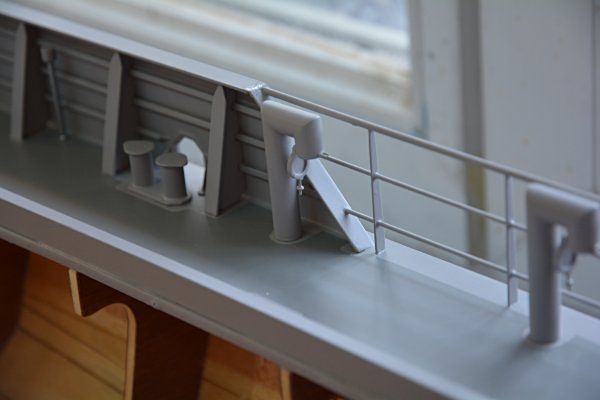

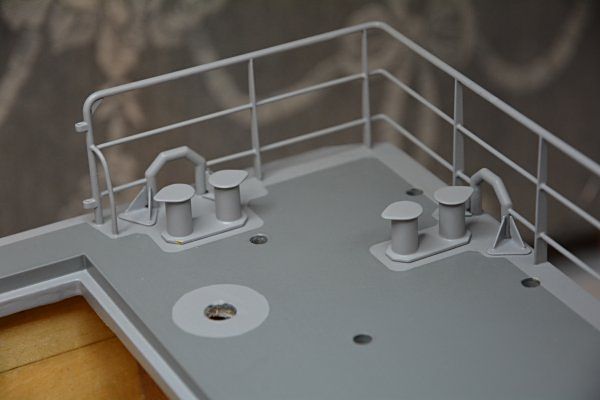

| 055 - L'avant
du bateau ... |
|
056 - .... et l'arrière |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

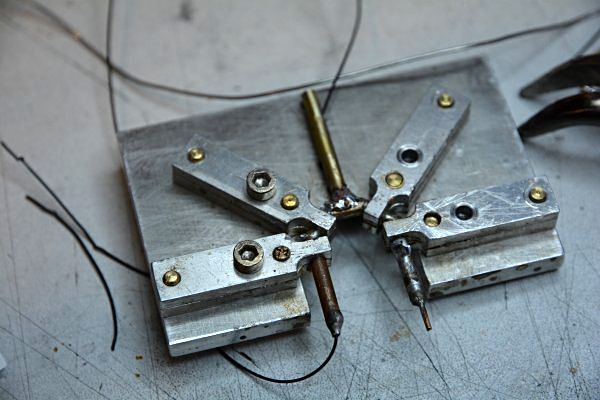

| 057 - Soudure
du support du drapeau à l'arrière du bateau |
|

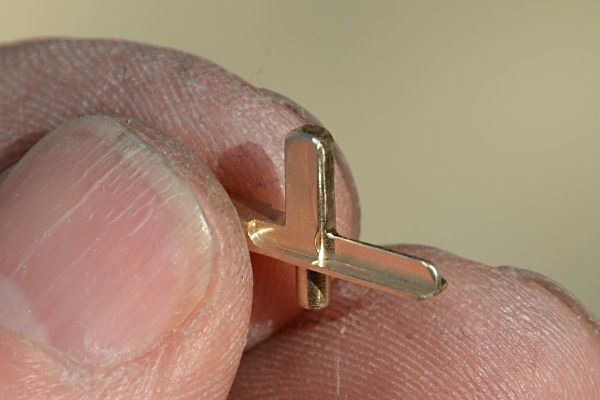

058 - Après
ponçage |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

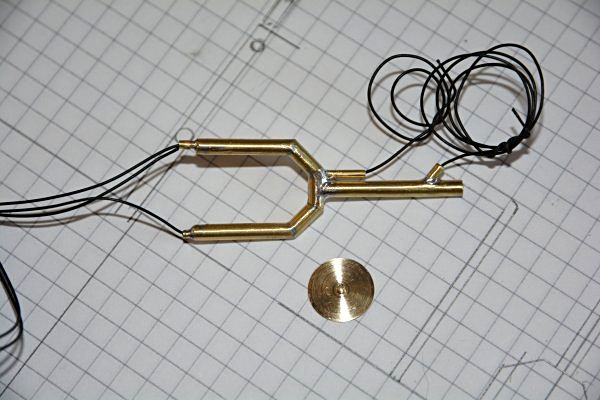

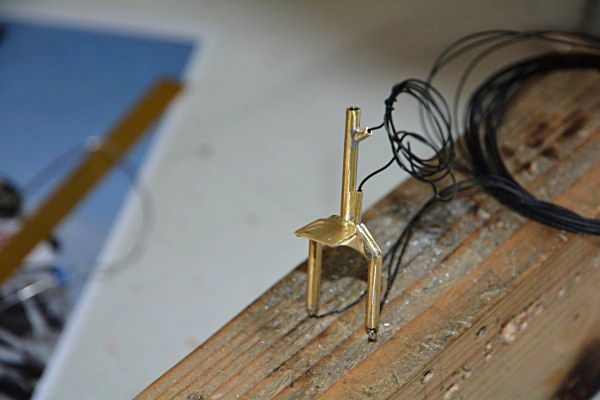

| 059 - Ne pas
oublier les fils électriques pour les lanternes |
|
060 - Une
soucoupe volante ? |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |
| 061 - Après
quelques heures ... |
|

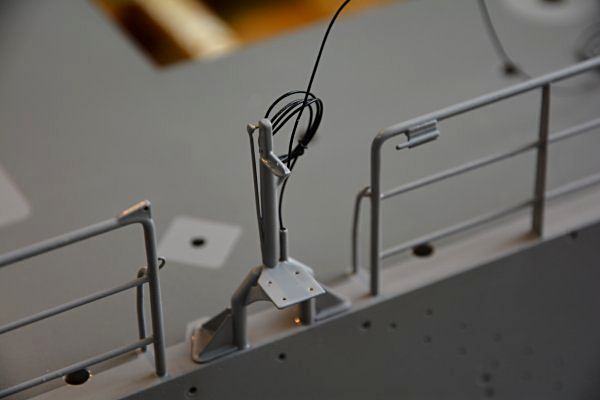

062 - ... puis
collage, peinture et pose à l'arrière du bateau |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

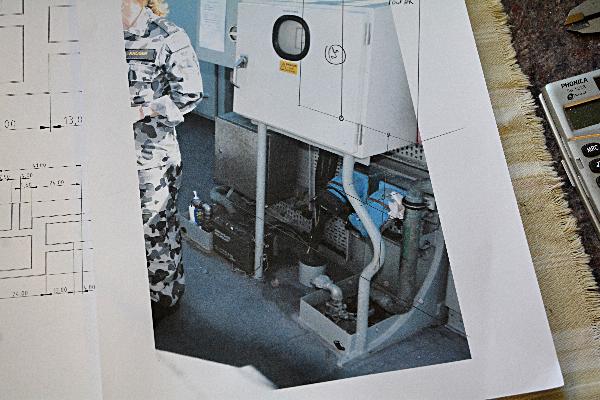

| 063 - Photo du
vrai bateau |
|

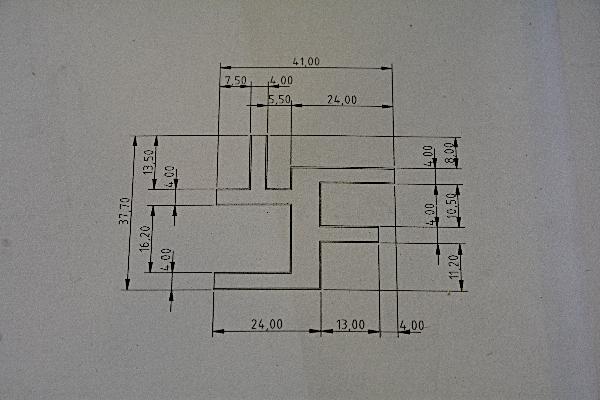

064 - Dessin du
chemin de câbles |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

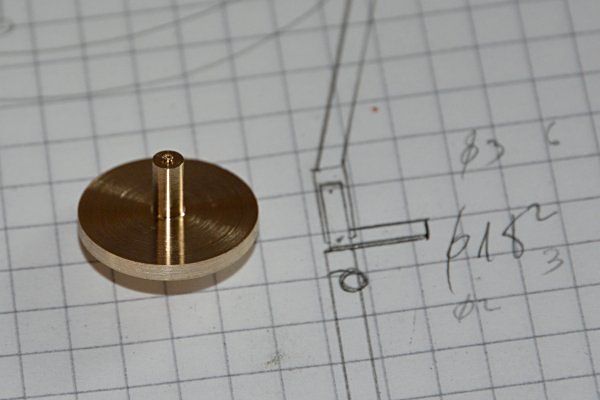

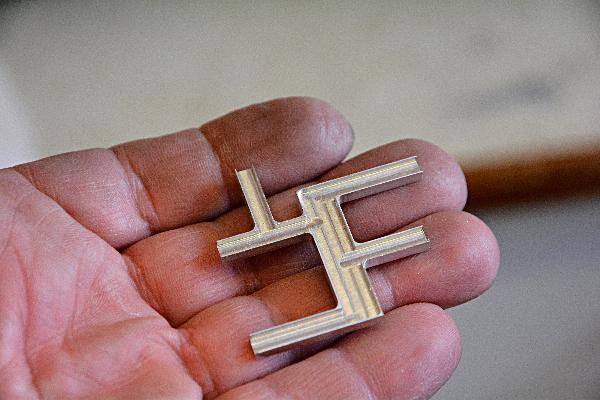

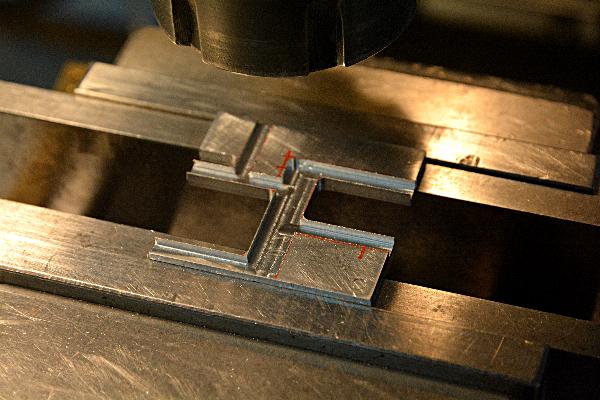

| 065 - Usinage
dans une plaque d'aluminium |
|
066 - Et voilà
le résultat |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

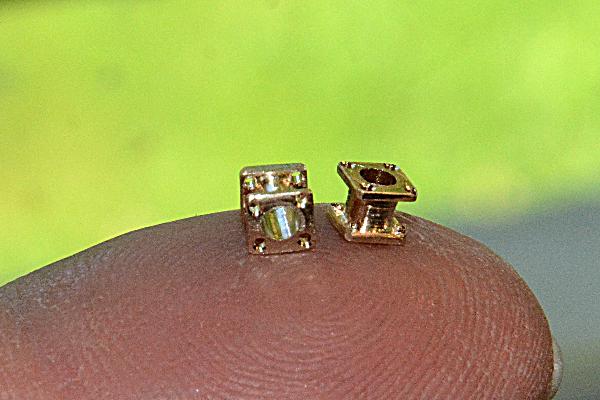

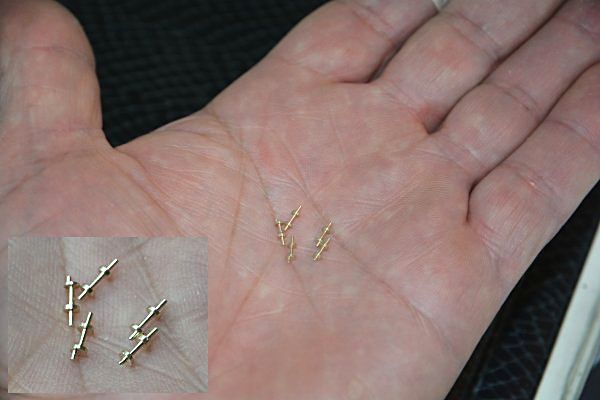

| 067 - Deux
petites vannes posées sur mon doigt |
|

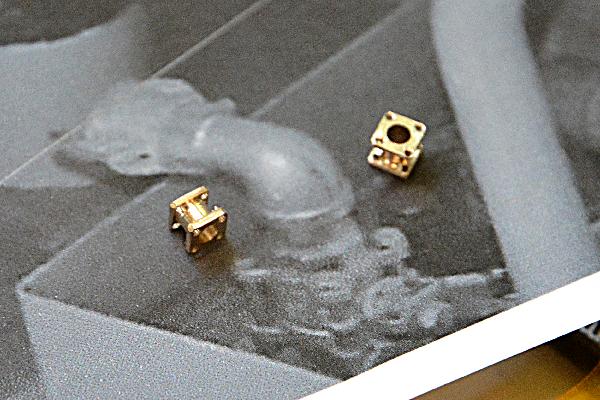

068 - Et avec
une image du vrai bateau |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |

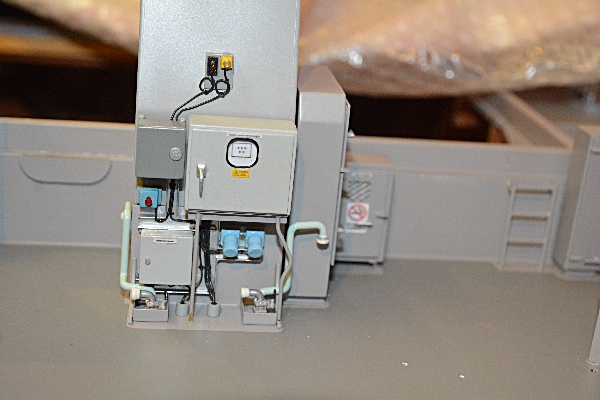

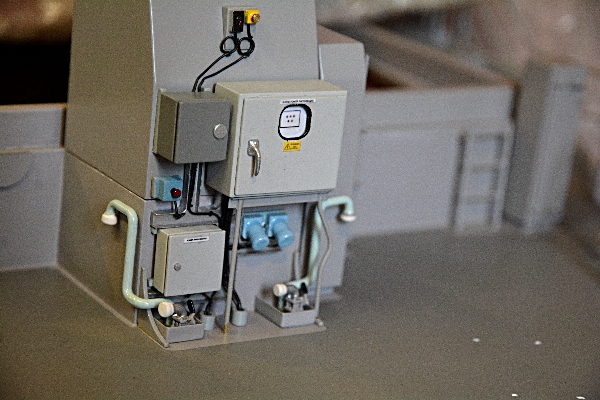

| 069 - Après
une vingtaine d'heures |
|
070 - C'est
assez ressemblant, non ? |
| |
|
|
|
|
| |
|
|
| |
 |
|
 |
